杠杆百分表的使用方法

杠杆百分表的使用方法

杠杆百分表，也常被称为杠杆指示表、杠杆百分表或杠杆千分表，是一种精密的机械计量器具，广泛应用于机械加工、质量检测等领域，用于测量工件的几何形状误差、相互位置的正确性以及尺寸的测量。

  01 杠杆百分表的结构原理

杠杆百分表利用杠杆-齿轮或杠杆-螺旋等传动机构，将测头（杠杆测头）感受到的微小直线位移转换为表盘上指针的角位移，从而实现高精度的读数。对于百分表，其分度值通常为0.01毫米，测量范围可达1毫米至数毫米；而千分表则更为精密，分度值可达到0.001毫米或0.002毫米，测量范围相应更小。

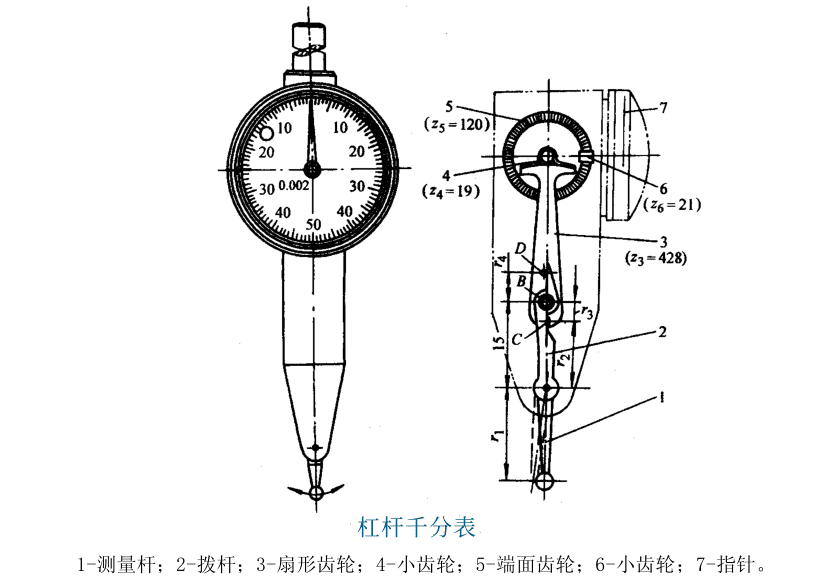

其结构如下图所示，当测量杆1向左摆动时，拨杆2推动扇形齿轮3上的圆柱销C使扇形齿轮绕轴B逆时针转动，此时圆柱销D与拨杆2脱开。当测量杆1向右摆动时，拨杆2推动扇形齿轮上的圆柱销D也使扇形达轮绕轴 B逆时针转动，此时圆柱销C与拨杆2脱开。这样，无论测量杆1向左或向右摆动，扇形齿轮3总是逆时针方向转动。扇形齿轮3再带动小齿轮4以及同轴的端面齿轮5，经小齿轮6，由指针7在刻度盘上指示出数值。

杠杆表结构原理

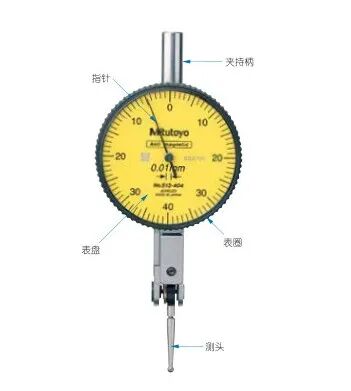

各部位名称

  02 杠杆百分表的使用范围

杠杆百分表体积较小，适用于各种机械检查场景，如测量平面、圆柱面的跳动、平行度、垂直度、同轴度等形位公差，以及小孔、凹槽、孔距等难以直接使用普通量具测量的部位。它也可与其它测量工具如高度尺配合使用，进行高度尺寸的测量。

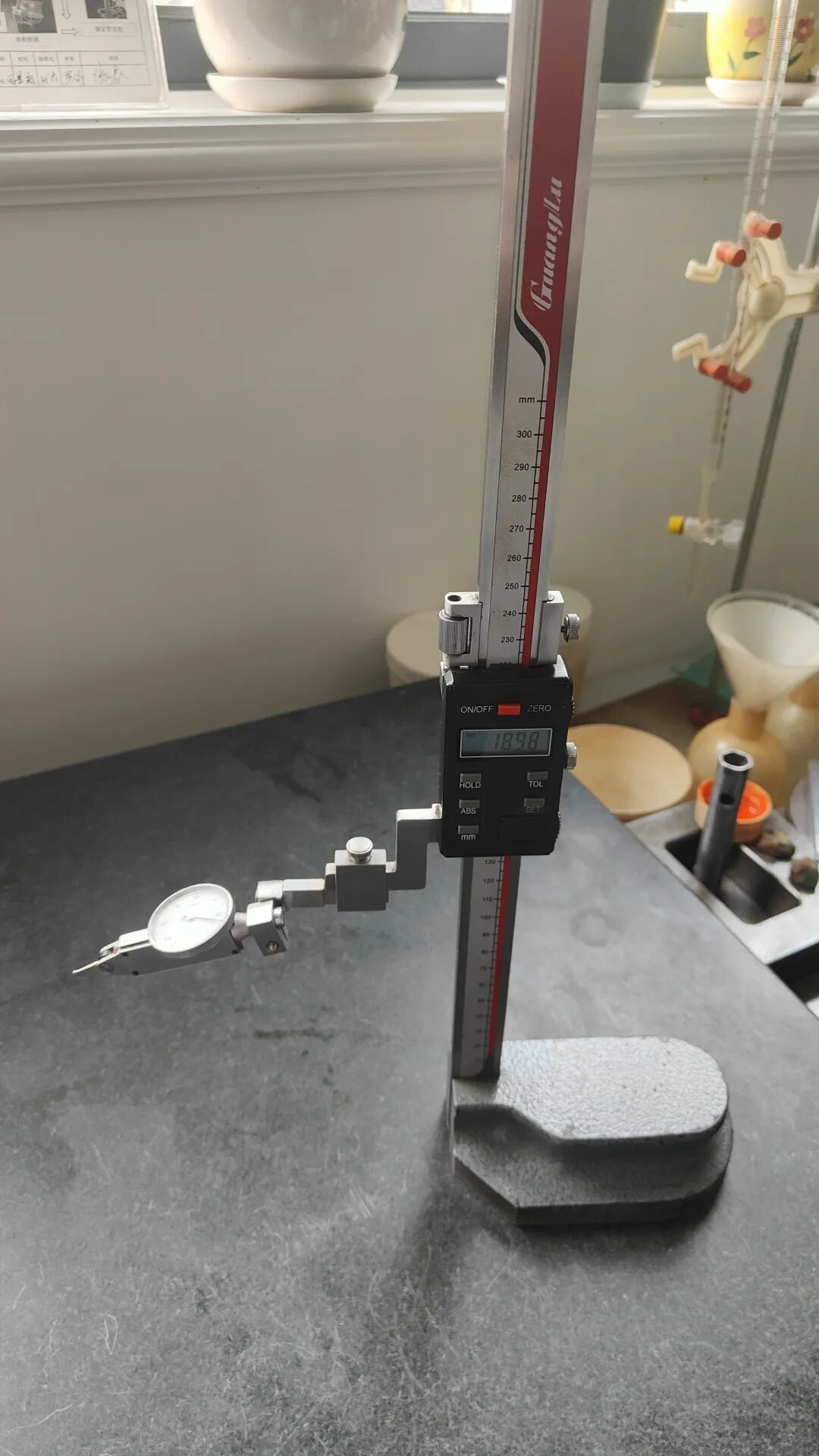

配合高度尺、平板检查

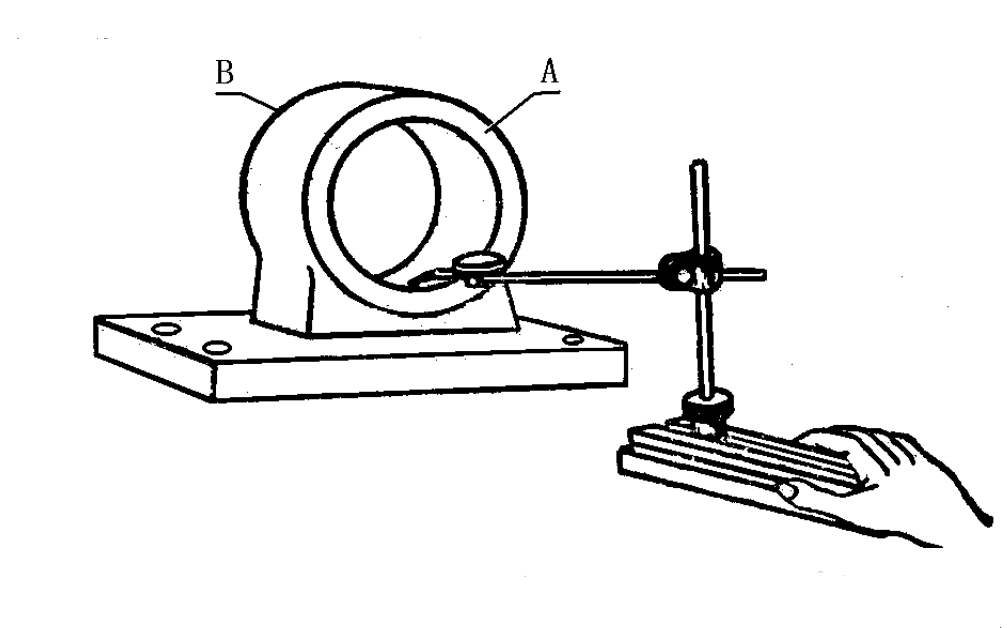

孔轴心与平面平行度检查

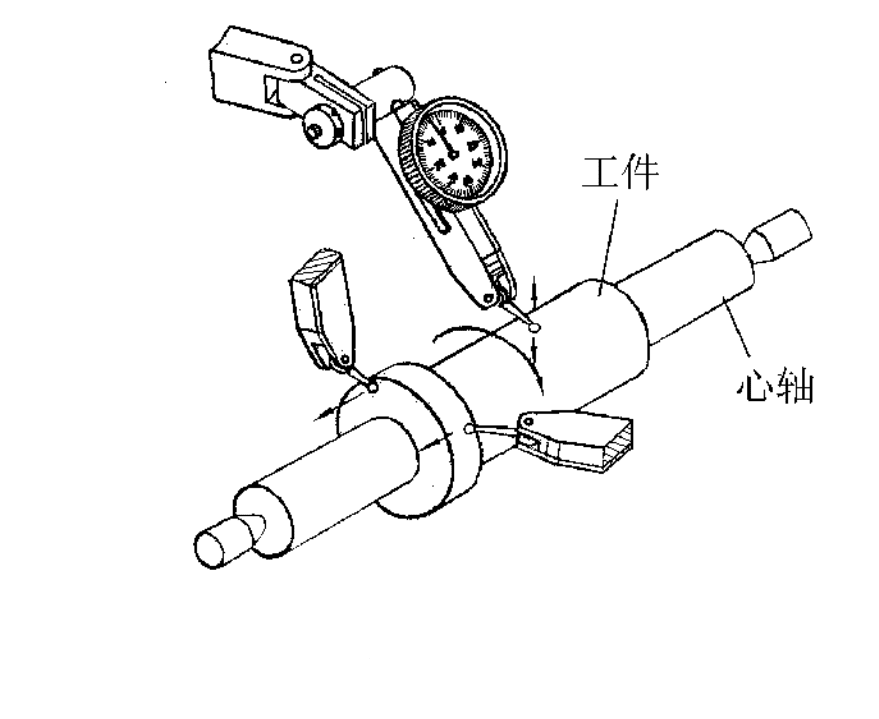

轴类零件圆跳动检查

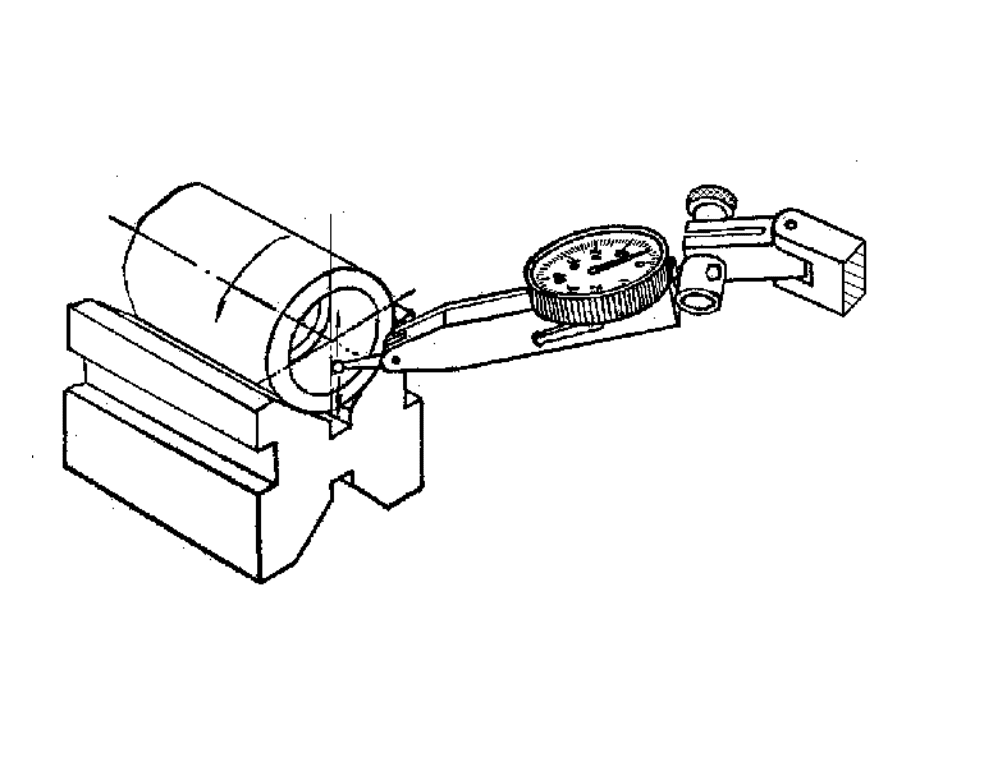

V形铁上检查圆跳动

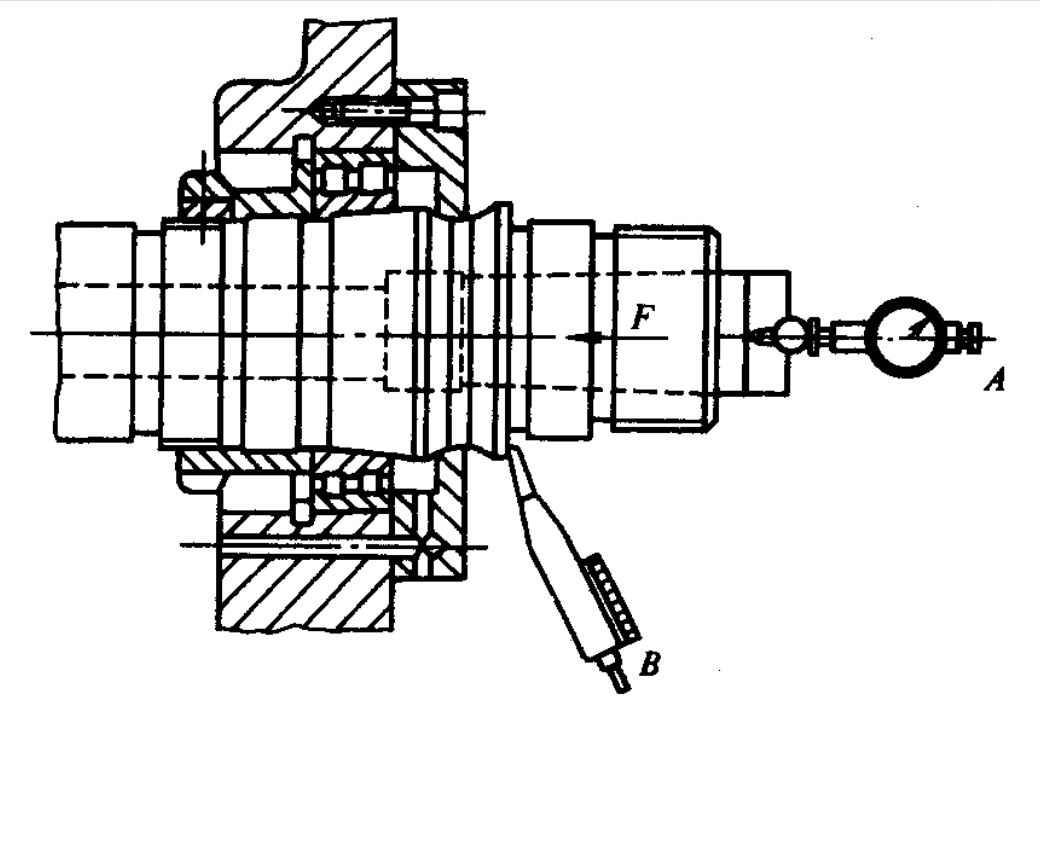

主轴径向跳动、轴向窜动检查

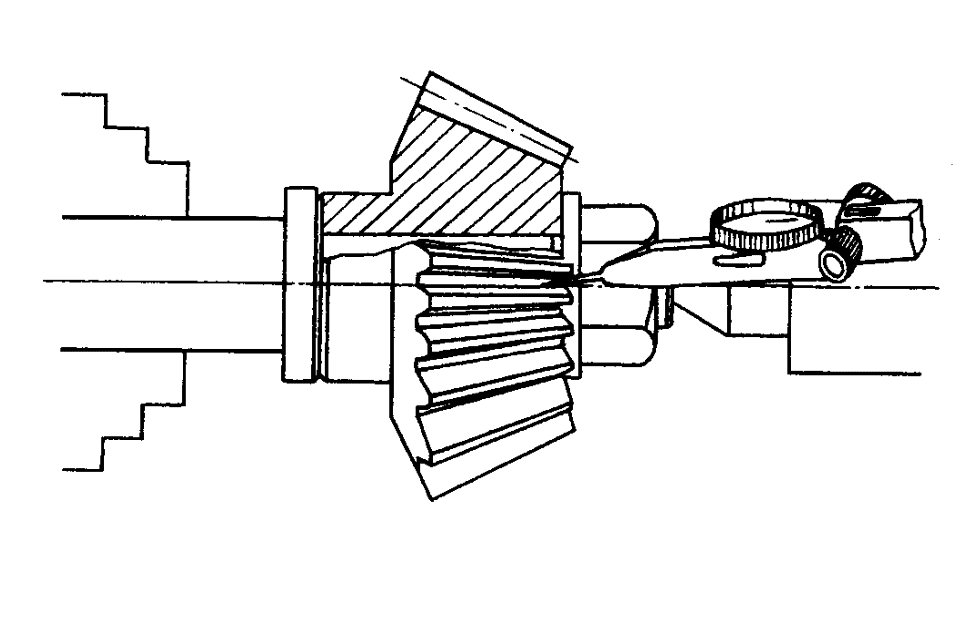

齿向精度检查

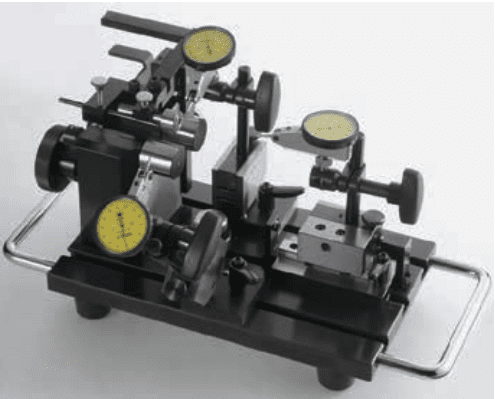

综合检具上应用

 03 杠杆百分表使用注意事项

①用干布清洁测头和传动部件，保持杠杆表的干净。

②全行程转动测头，确认指针的动作、测头是否被卡住等；注意用力要轻，防止表头损坏。

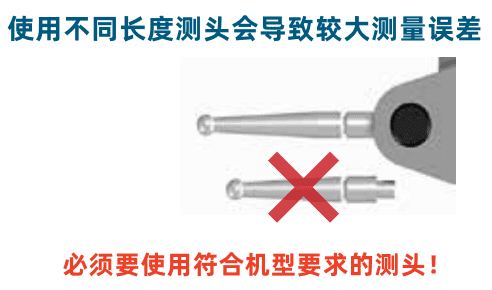

③杠杆百分表测头长度不同，会产生很大的测量误差，因此必须使用符合杠杆百分表相应要求的测头。

测头使用需符合要求

  04 杠杆百分表在使用中注意事项

① 杠杆百分表应固定在可靠的表架上，测量前必须检查百分表是否夹牢，并多次提拉和百分表测量杆与工件接触，观察其重复指示值是否相同。

夹持在可靠的表架上

②测量时，注意不要用工件撞击测头，以免影响测量精度或撞坏千分表。为保持一定的起始测量力，测头与工件接触时要轻柔接触工件，调整测杆预压量，确保测头稳定接触；

③ 测量杆上不要加油，以免油污进入表内，影响千分表的灵敏度。

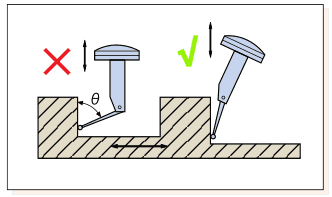

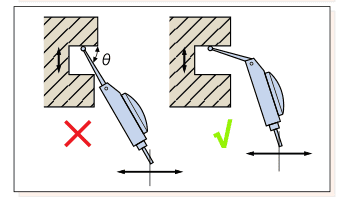

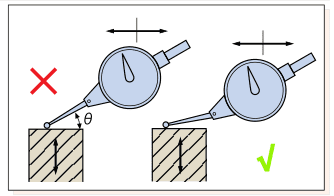

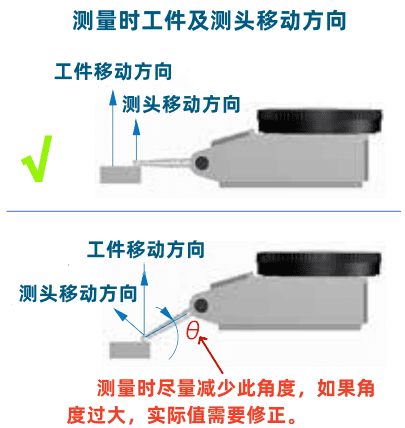

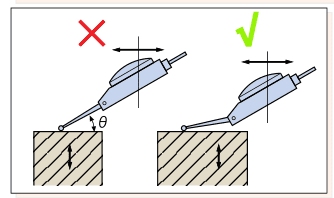

④测头与测量面接触产生的角度(θ)会导致测量值产生误差， 杠杆千分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。安装时，尽可能将该角度(θ)调到最小。

尽可能调小角度(θ)

尽可能调小角度(θ)

尽可能调小角度(θ)

尽可能调小角度(θ)

尽可能调小角度(θ)

※如果由于测量需要，(θ)角无法调小时(当θ>10°)，其测量结果应进行修正。

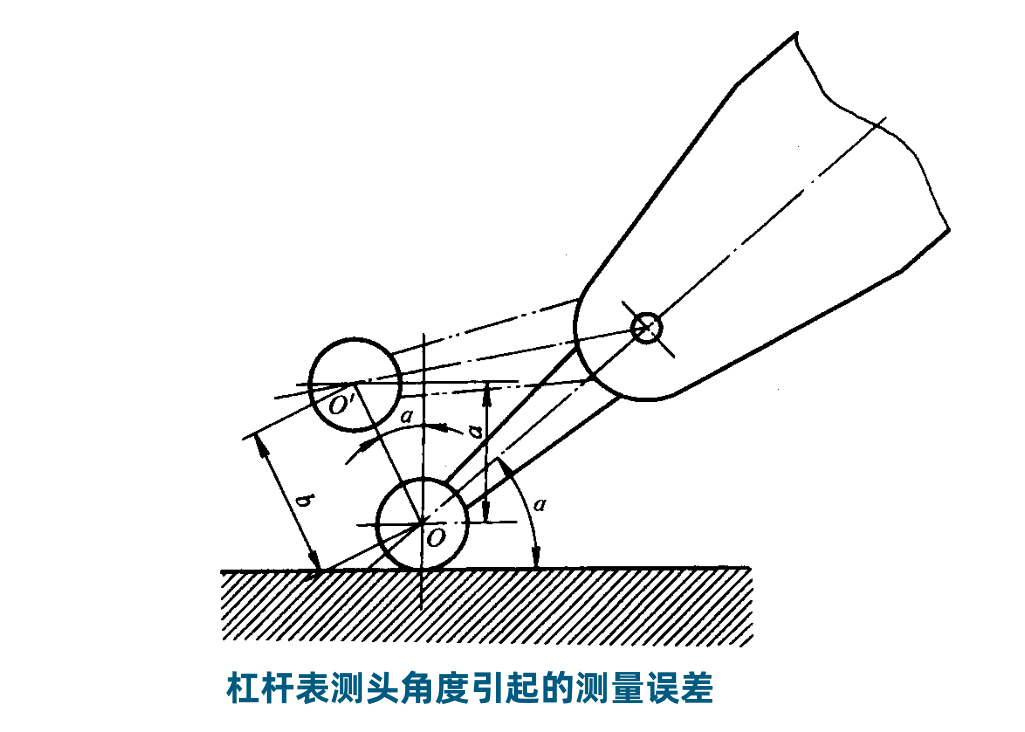

从上图可知，当平面上升距离为α时，杠杆千分表摆动的距离为 b，也就是杠杆千分表的读数为 b，因为 b>α，所以指示读数增大。具体修正计算式如下：

α=b*cosa

例：用杠杆千分表测量工件时，测量杆轴线与工件表面夹角α为 30°，测量读数为0.048mm，求正确测量值。

解：α=b*cosa=0.048×cos30°=0.048×0.866=0.0416(mm)

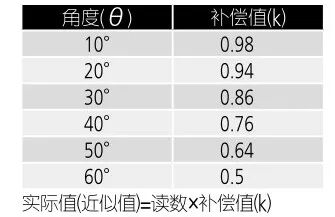

※以上计算复杂，可参照以下数据补偿：

(以上数据来源于mitutoyo公开资料)

  05 使用后注意事项

①使用后，确认各部位有无损伤等并用干布等将整体清洁干净。

②存放时应置于干燥、无尘的环境中。
