塞尺的使用方法

塞尺的使用方法

塞尺（也称为间隙规或厚薄规）是一种用于测量两个表面之间间隙的简单工具。它由一组厚度不同的金属片组成，每一片上通常标记有其厚度值。

塞尺的结构

 01 塞尺的结构

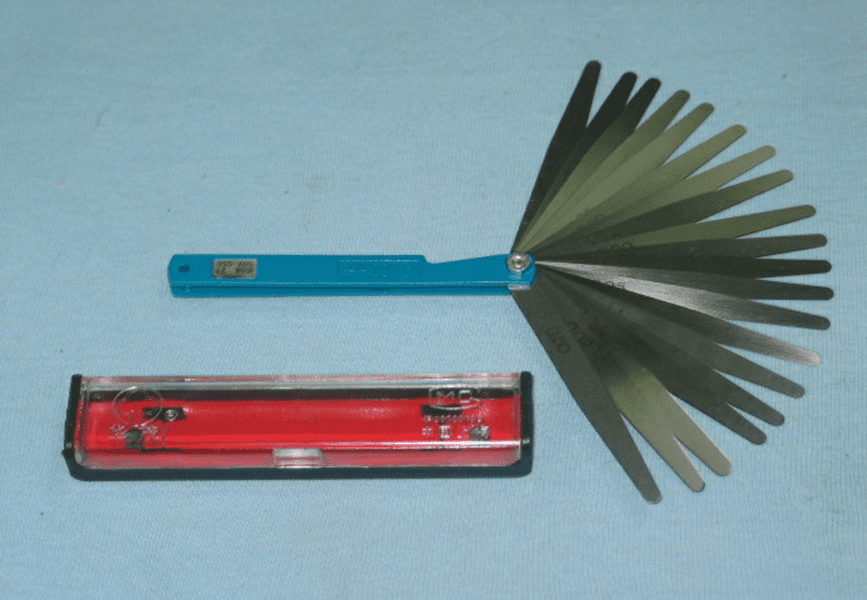

塞尺是由许多层厚薄不一的薄钢片组成（如上图），按照塞尺的 组别制成一把一把的塞尺，每把塞尺中的每片具有两个平行的测量平面，且都有厚度标记，以供组合使用。

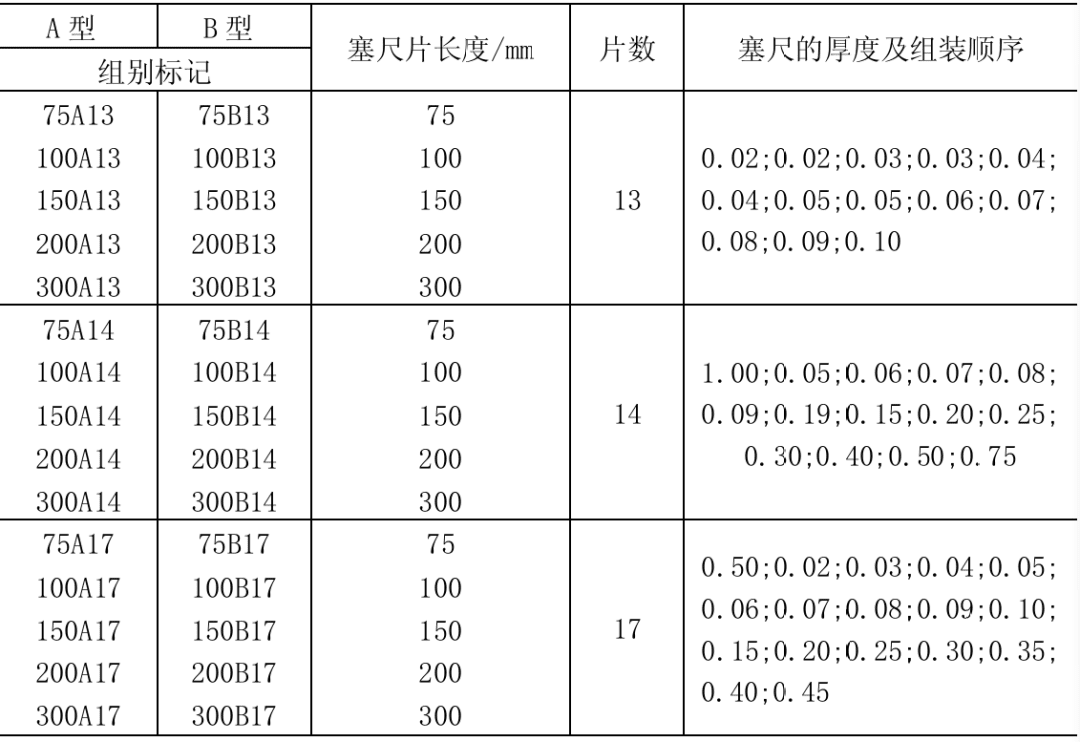

常见塞尺规格：

塞尺的规格

 02 塞尺的应用

塞尺广泛应用于机械加工、维修、装配等领域，用来检查配合面的间隙大小是否符合要求。

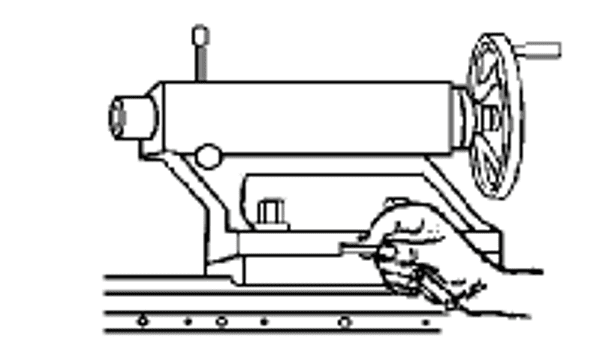

用塞尺检验车床尾座紧固面间隙

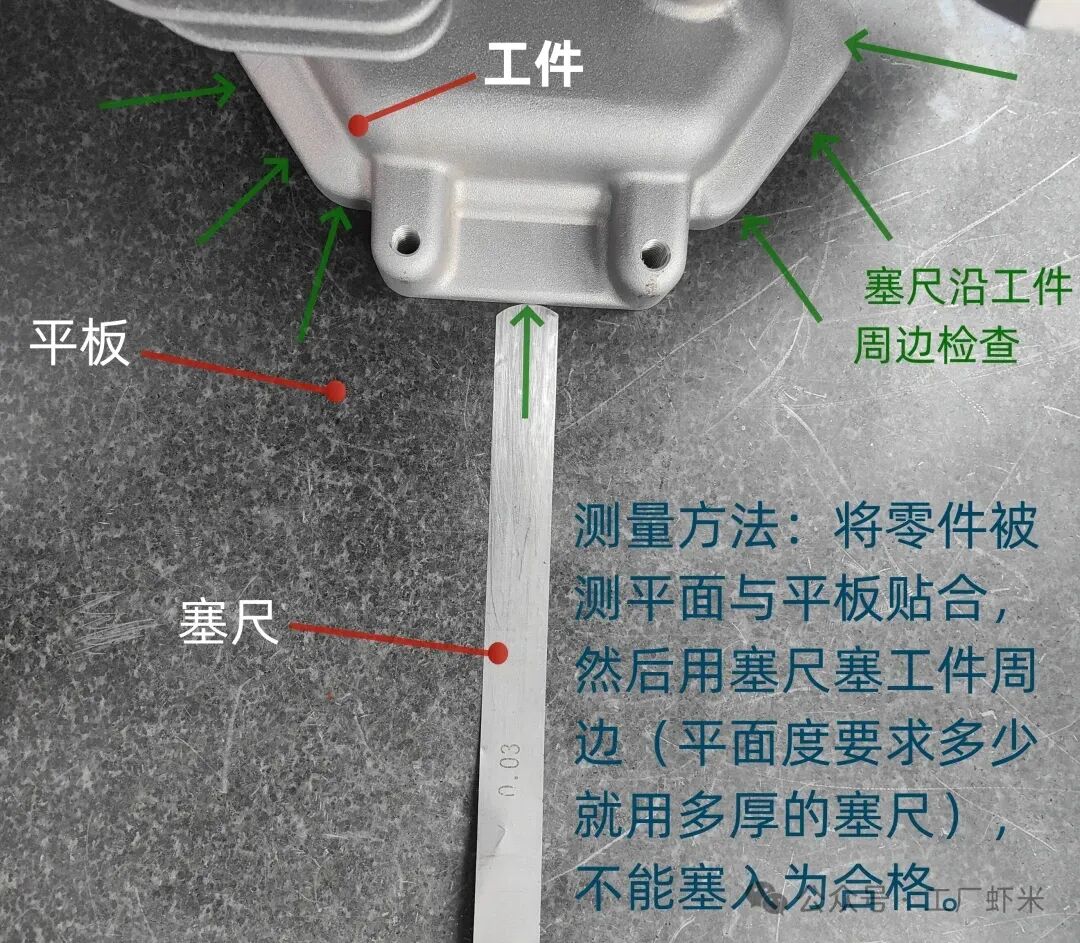

配合平板测平面度

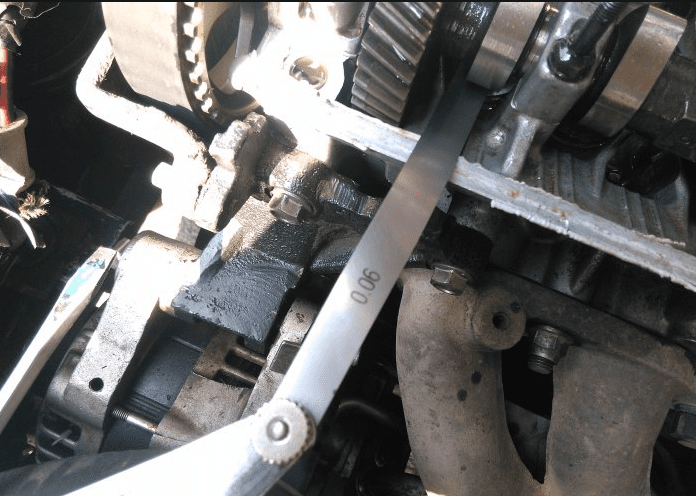

调整检测发动机气门间隙

 03 塞尺的基本使用方法

 ① 准备工具

●确认塞尺的精度等级符合测量需求。

●用干净的布将塞尺测量表面擦拭干净，不能在塞尺沾有油污或金属屑末的情况下进行测量，否则将影响测量结果的准确性。

② 选择合适的塞尺片

●根据预计的间隙大小，选择适当厚度的塞尺，为了保证测量的准确性，应尽量减少重叠使用塞尺片的数量，一般不应超过3片，如果超过3片，通常要加测量修正值。

●优先选择接近估计值的塞尺片开始测量。

③插入测量：

配合刀口尺测平面度

●将塞尺片插入两个表面之间的间隙中。

●逐渐施加轻微的压力，直到感觉到阻力或塞尺片刚好能够自由滑动但不能轻易移动。

④判断间隙大小：

●如果塞尺片能够轻松插入且没有明显阻力，则说明间隙大于所选塞尺片的厚度。

●如果塞尺片插入时有轻微阻力但还能滑动，则说明间隙接近该塞尺片的厚度。

●如果塞尺片无法插入或插入后非常紧，则说明间隙小于所选塞尺片的厚度。

⑤ 确定精确间隙：

●根据上述步骤，逐步逼近精确的间隙值。可以通过试插几片不同厚度的塞尺片来找到最接近实际间隙的那片。

●在某些情况下，可能需要组合两片或多片塞尺片来获得更精确的测量值。

例如：用0.05mm的一片能插入 间隙，而0.06mm的一片不能插入间隙，这说明间隙在 0.05～0.06mm 之间，所以塞尺也是一种界限量规。

 04 塞尺使用注意事项

●测量时动作要轻柔，避免用力过大导致零件或塞尺片变形。不允许在测量过程中剧烈弯折塞尺，或用较大的力硬将塞尺插入被检测间隙，否则将损坏塞尺的测量表面或零件表面的精度。

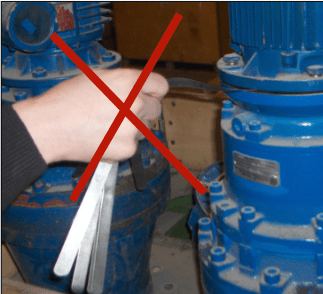

避免大力硬塞

●在测量精密部件时，要特别小心，避免损伤表面。

●使用完后，应将塞尺擦拭干净，并涂上层薄的防锈油，将塞尺折回保护套（夹框）内，以防锈蚀、弯曲、变形而损坏。

●存放时，不能将塞尺放在重物下，以免损坏塞尺。

塞尺
