卡钳是一种常用的测量工具，主要用于测量物体的内外直径、深度和厚度。

内卡钳、外卡钳

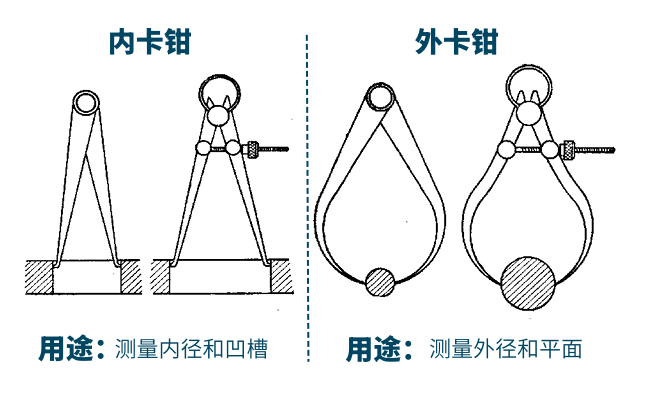

卡钳分为两种类型：内卡钳和外卡钳。

 01  卡钳结构及测量原理

内外卡钳

内外卡钳是最简单的比较量具。

●外卡钳是用来测量外径和平面的。

●内卡钳是用来测量内径和凹槽的。

※它们本身都不能直接读出测量结果。

 02 卡钳的使用方法

①卡钳开度的调节

使用首先检查钳口的形状，钳口形状对测量精确性影响很大，应注意经常修整钳口的形状。

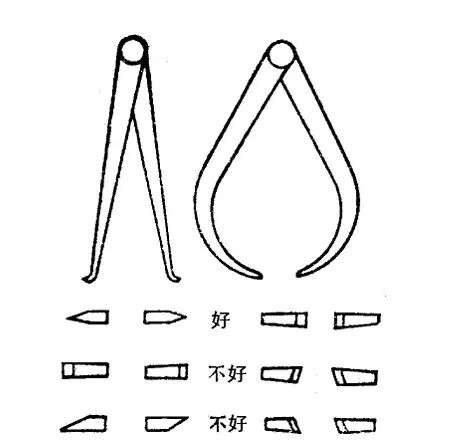

卡钳钳口检查对比

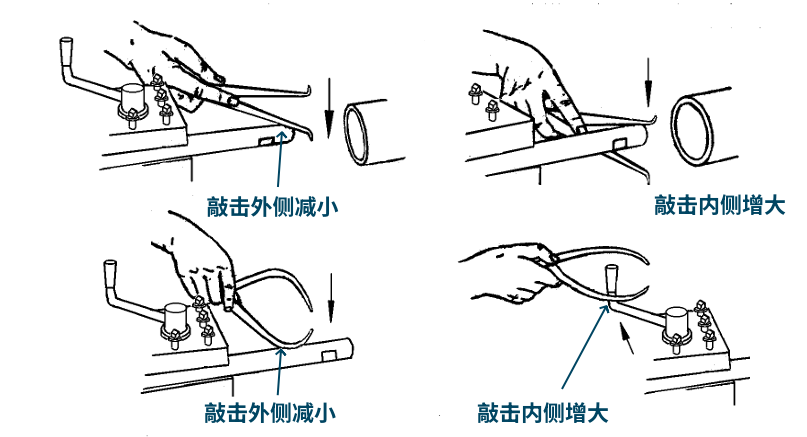

调节卡钳的开度时， 应轻轻敲击卡钳脚的两侧面。

先用两手把卡钳调整到和工件尺寸相近的开口，然后轻敲卡钳的外侧来减小卡钳的开口，敲击卡钳内侧来增大卡钳的开口。

卡钳开口调节示例

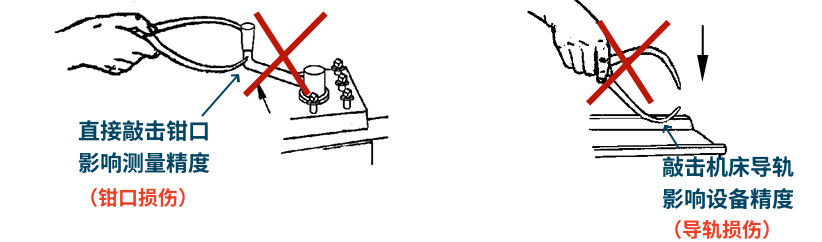

错误操作

②外卡钳的使用

外卡钳在钢直尺上取下尺寸时，一个钳脚的测量面靠在钢直尺的端面上，另一个钳脚的测量面对准所需尺寸刻线的中间，且两个测量面的联线应与钢直尺平行，人的视线要垂直于钢直尺。

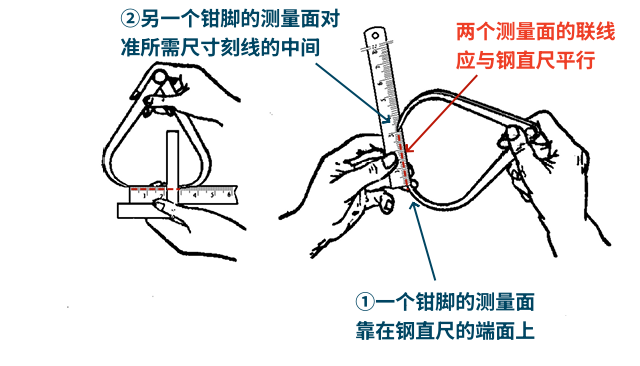

外卡钳在钢直尺上取尺寸

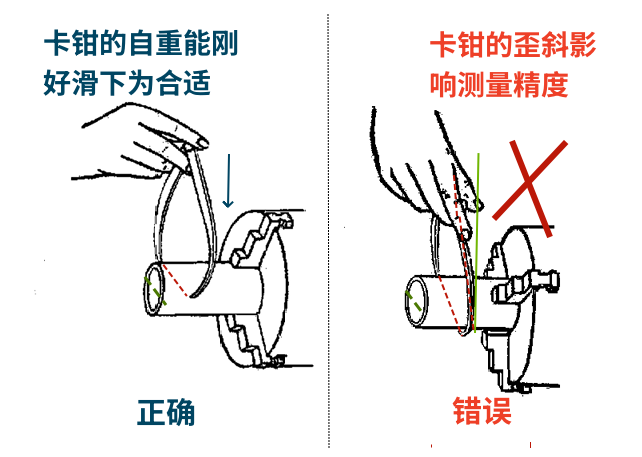

用取好尺寸的外卡钳去测量外径时，要使两个测量面的联线垂直零件的轴线，靠外卡钳的自重滑过零件外圆时，我们手中的感觉应该是外卡钳与零件外圆正好是点接触，此时外卡钳两个测量面之间的距离，就是被测零件的外径。

所以，用外卡钳测量外径，就是比较外卡钳与零件外圆接触的松紧程度：

※当卡钳滑过外圆时，我们手中没有接触感觉，就说明外卡钳比零件外径尺寸大。

※当靠外卡钳的自重不能滑过零件外圆，就说明外卡钳比零件外径尺寸小。

※对于大尺寸的外卡钳，靠它自重滑过零件外圆的测量压力已经太大了，此时应托住卡钳进行测量。

③内卡钳的使用

用内卡钳测量内径时，应使两个钳脚的测量面的联线正好垂直相交于内孔的轴线，即钳脚的两个测量面应是内孔直径的两端点。

内卡钳用法

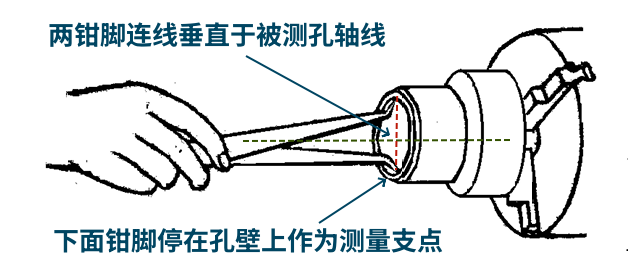

上面的钳脚由孔口略往里面一些逐渐向外试探，并沿孔壁圆周方向摆动，当沿孔壁圆周方向能摆动的距离为最小时，则表示内卡钳脚的两个测量面已处于内孔直径的两端点了。

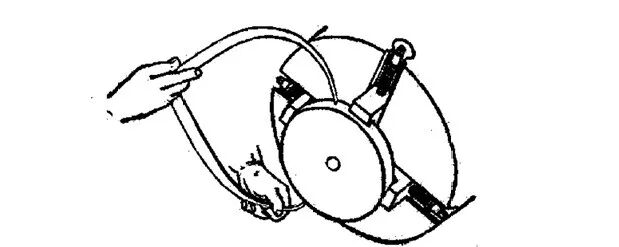

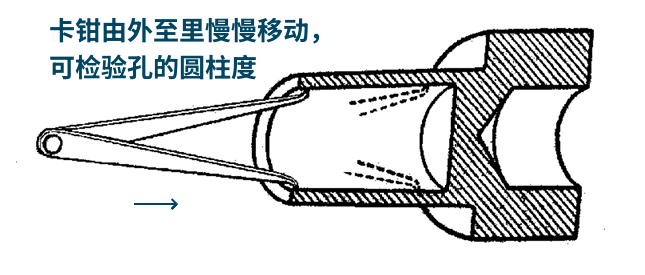

卡钳移动测量圆柱度

内卡钳取尺寸

用巳取好尺寸的内卡钳去测量内径，就是比较内卡钳在零件孔内的松紧程度。

※如内卡钳在孔内有较大的自由摆动时，就表示卡钳尺寸比孔径内小了；

※如内卡钳放不进，或放进孔内后紧得不能自由摆动，就表示内卡钳尺寸比孔径大了；

※如内卡钳放入孔内，按照上述的测量方法能有1～2mm 的自由摆动距离，这时孔径与内卡钳尺寸接近。

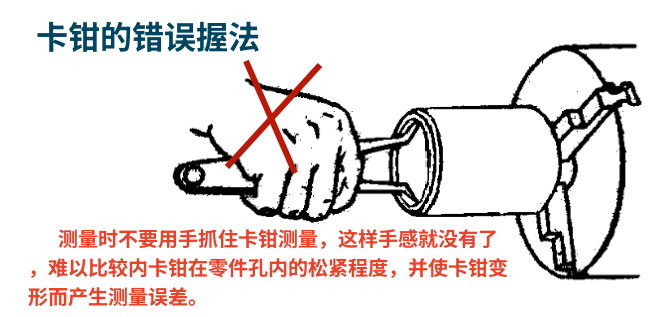

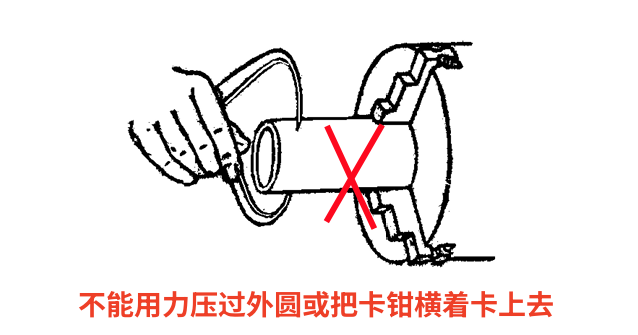

卡钳的错误握法

  03卡钳的适用范围

卡钳是一种简单的量具，广泛应用于要求不高的零件尺寸的测量和检验，尤其是对锻铸件毛坯尺寸的测量和检验，卡钳是最合适的测量工具。

卡钳虽然是简单量具，但如果掌握得好，也可获得较高的测量精度。

例如用内卡钳与外径百分尺联合测量内孔尺寸时，有经验的老师傅完全有把握用这种方法测量高精度的内孔。

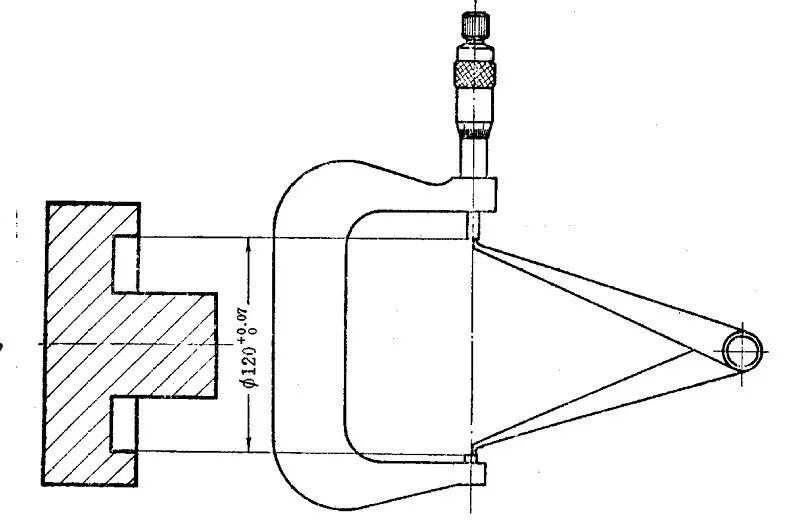

内卡钳与百分尺配合检查内孔径

这种内径测量方法是利用内卡钳在外径百分尺上读取准确的尺寸，在缺少精密的内径量具，或者一些特殊产品结构检测时（如上图孔中间有轴，其它检量不好测量），是测量内径较好的办法。

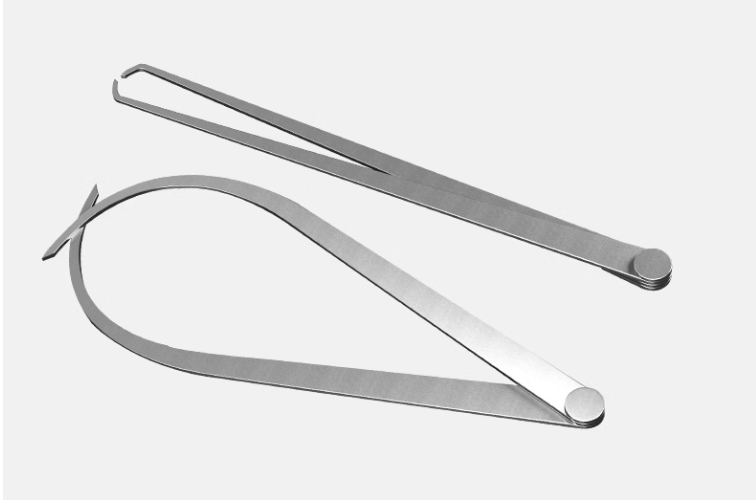

内卡钳、外卡钳

卡钳由于结构简单，制造方便、 价格低廉、维护和使用方便等特点，广泛应用于要求不高的零件尺寸的测量和检验。
