半径规的使用方法（R规）

02 R规的使用方法

① 选择合适的R规

• 根据需要测量的圆弧半径大小，先选择与被检圆弧角半径名义尺寸相同的R规，确保所选R规的半径与被测圆弧相匹配。
• 若要测量出圆弧角的未知半径，则选用近似值的R规样板，反复比对。

②清洁工件和R规

• 在测量前，用干净的软布擦拭工件表面和R规的工作面，去除灰尘、油污或其他杂质，以保证测量的准确性。

③检查方法

• 将R规的测量端对准工件上的圆弧部分，轻轻放置并使R规紧贴工件表面，要求样板平面与被测圆弧垂直。

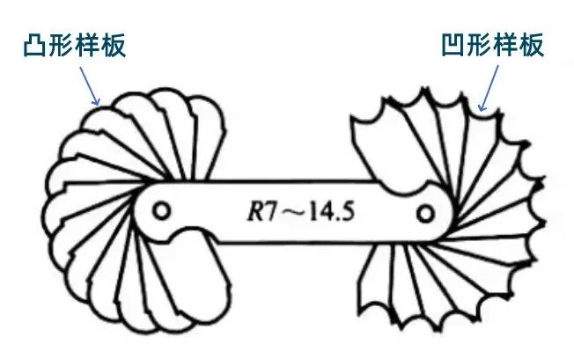

• 对于工件内圆弧，用R规的凸形样板检查；对于外圆弧，则用R规的凹形样板检查。

④判断

• 缓慢移动R规，观察其是否能够平滑地沿着整个圆弧长度移动，而没有明显的间隙或卡顿。

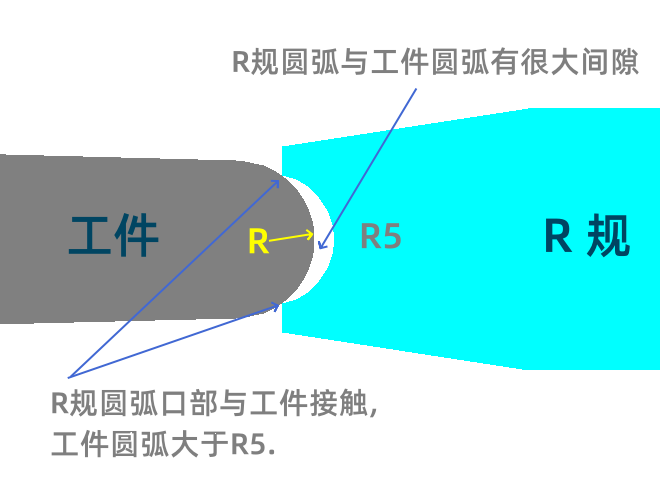

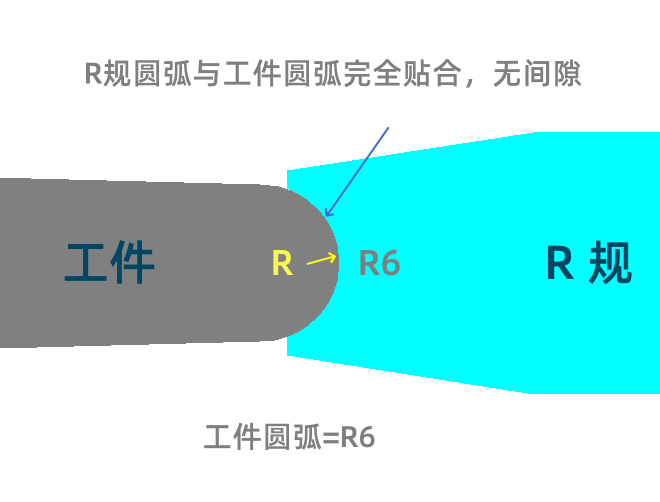

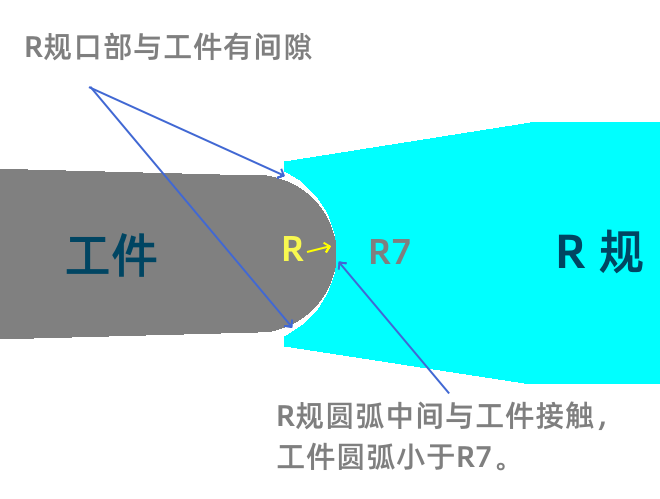

• 用透光法查看样板与被测圆弧的接触情况，完全不透光为合格;如果有透光现象，则说明被检圆弧角的弧度不符合要求，几种情况分别如下图所示。
