第六章 拼接头的夹接、导线与电缆的修理

第六章 拼接头的夹接、导线与电缆的修理

本章主要介绍拼接头所使用的手动、动力夹接工具、剥线钳及其它剥线工具和注意事项；拼接头种类、夹接方法、尺寸要求、拼接头夹接后防护措施及拼接头夹接后的可靠程度的检查。电源馈线夹接与防护，热缩管和冷缩管的使用。各种导线的修理、连接、尺寸要求和防护规定等。

第一节 绝缘去除工具和夹接工具的介绍

在拼接头施工中，所使用的绝缘去除工具、夹接工具同接线片施工中所使用的工具是一样的部分，本章将不再重复介绍。

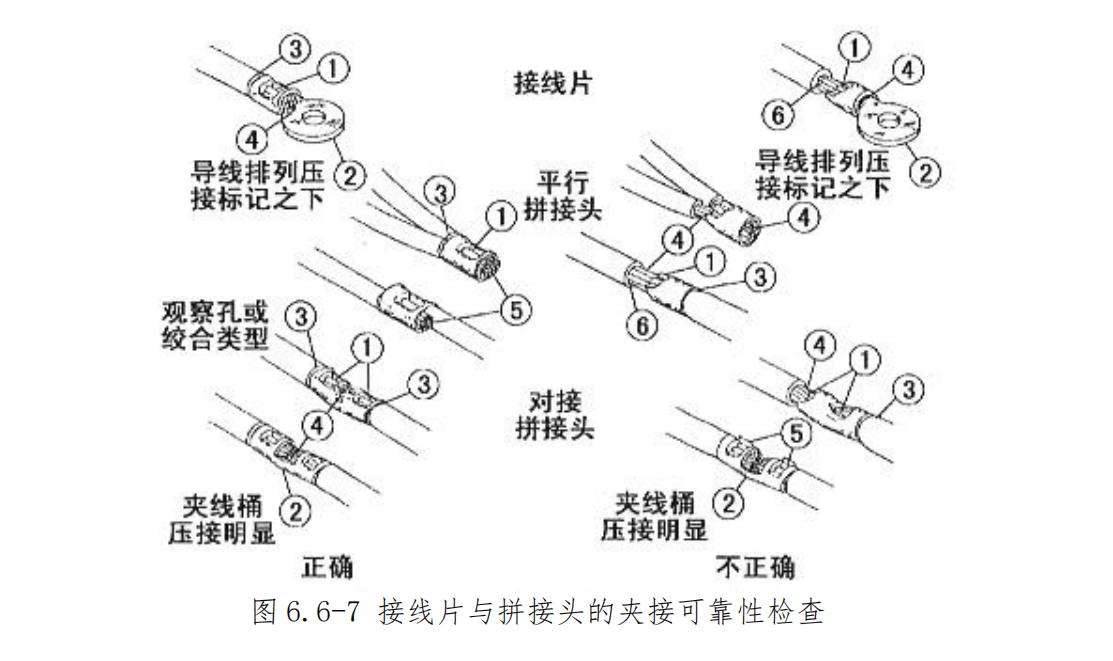

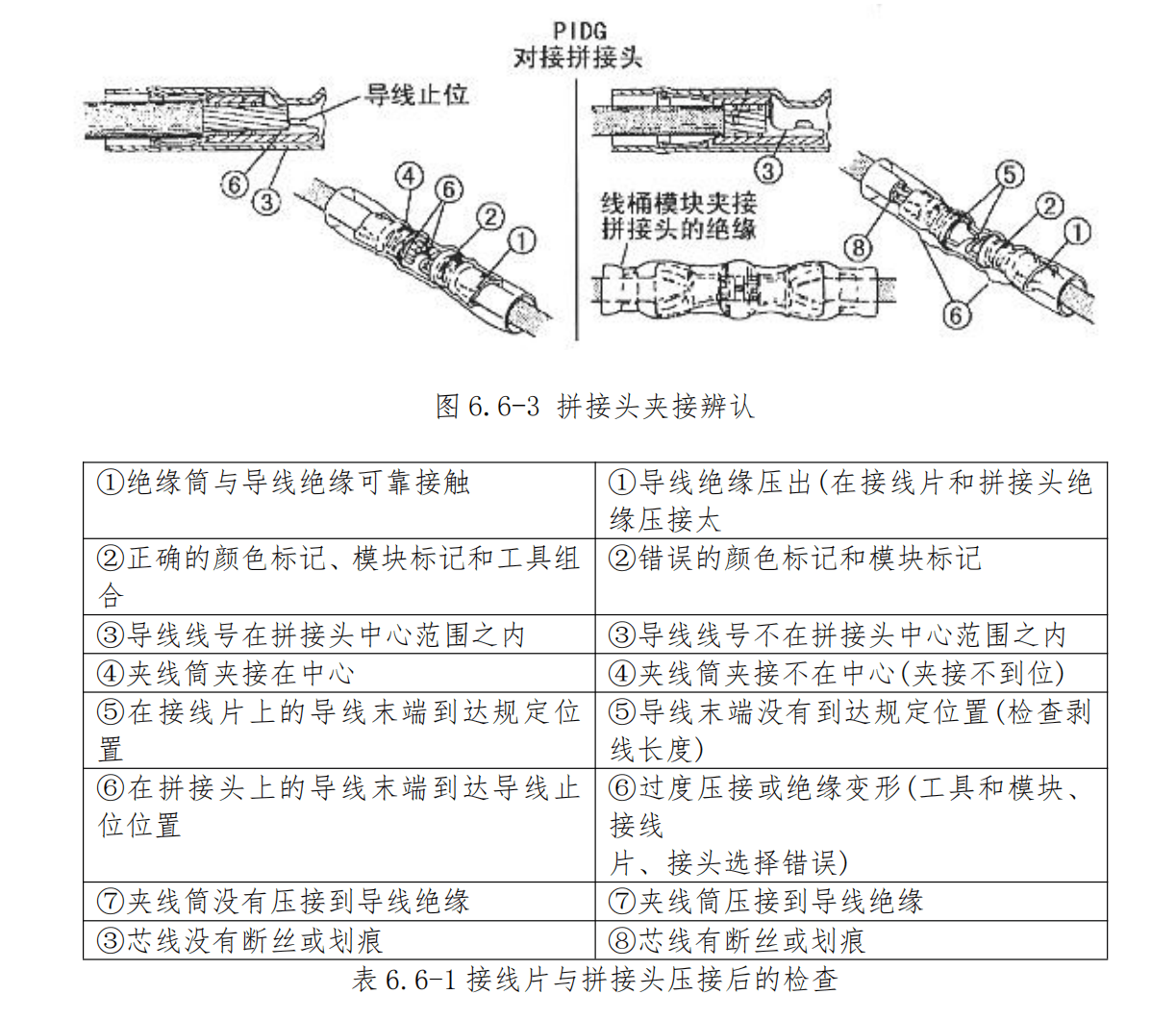

1 拼接头的夹接与辨认

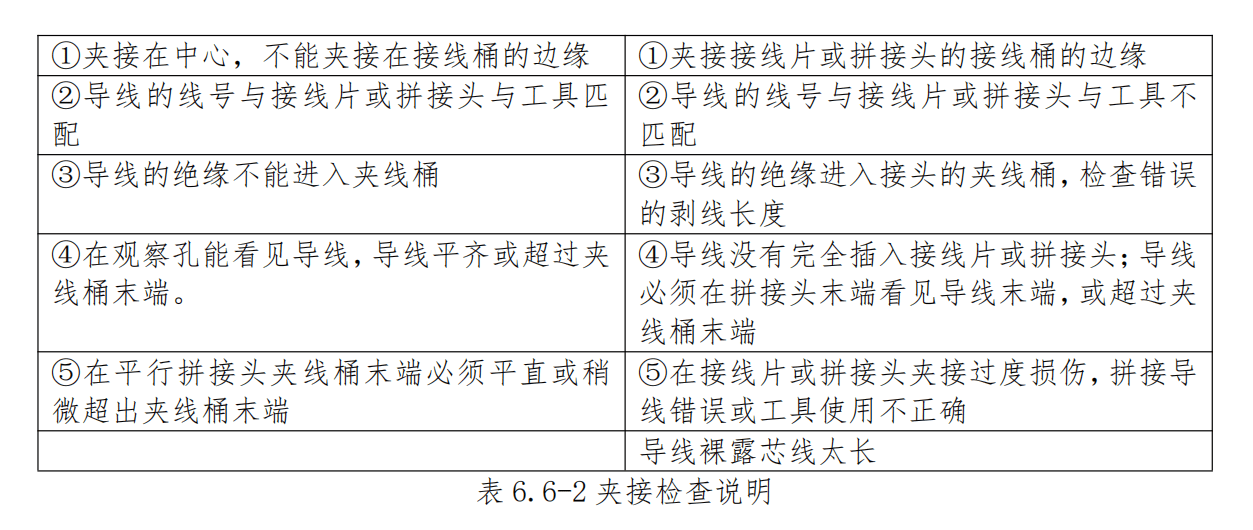

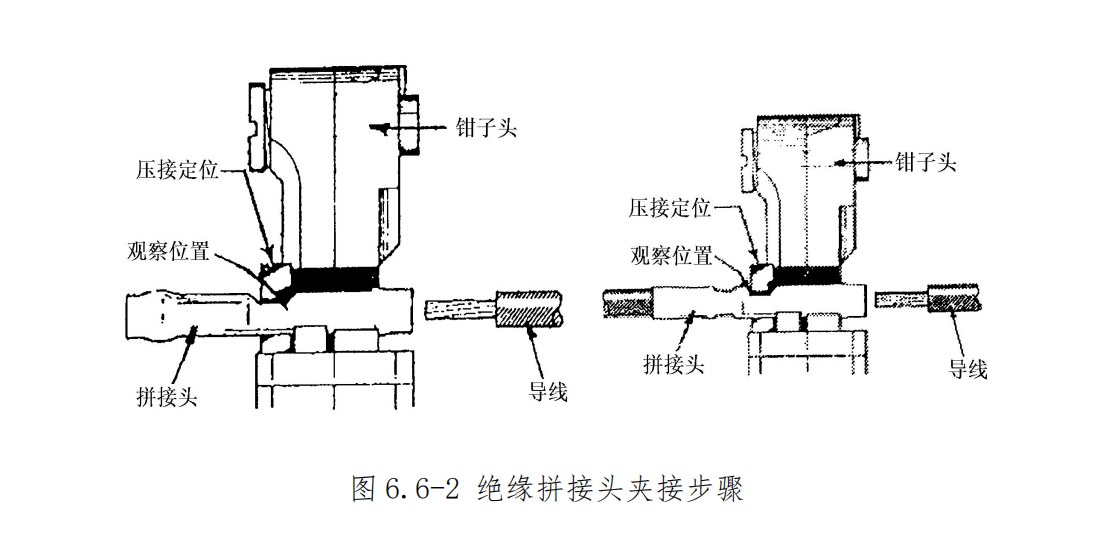

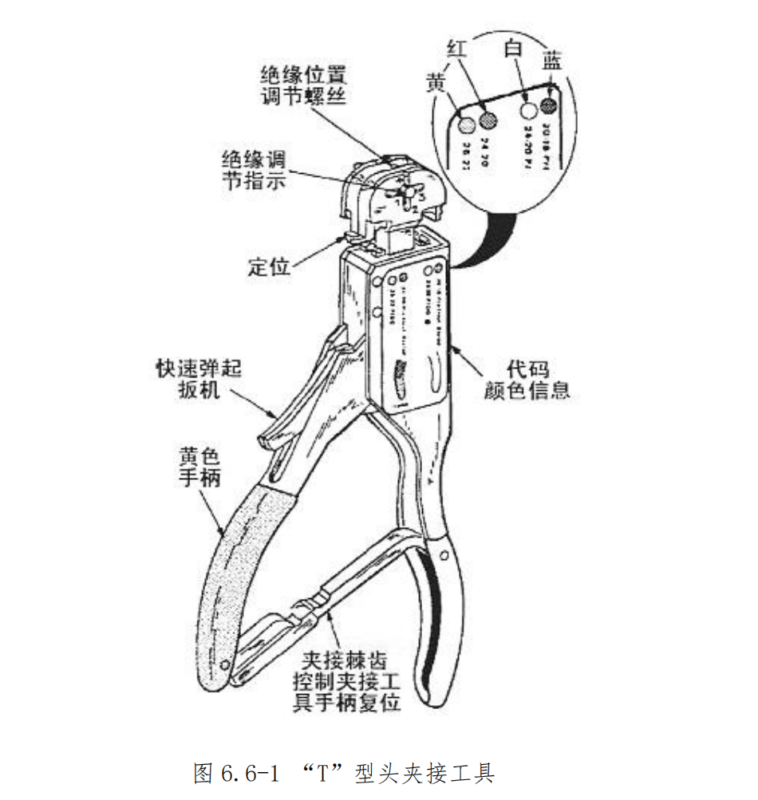

（1） 使用 T 型头 59250 夹接工具的夹接：如图 6.6-1

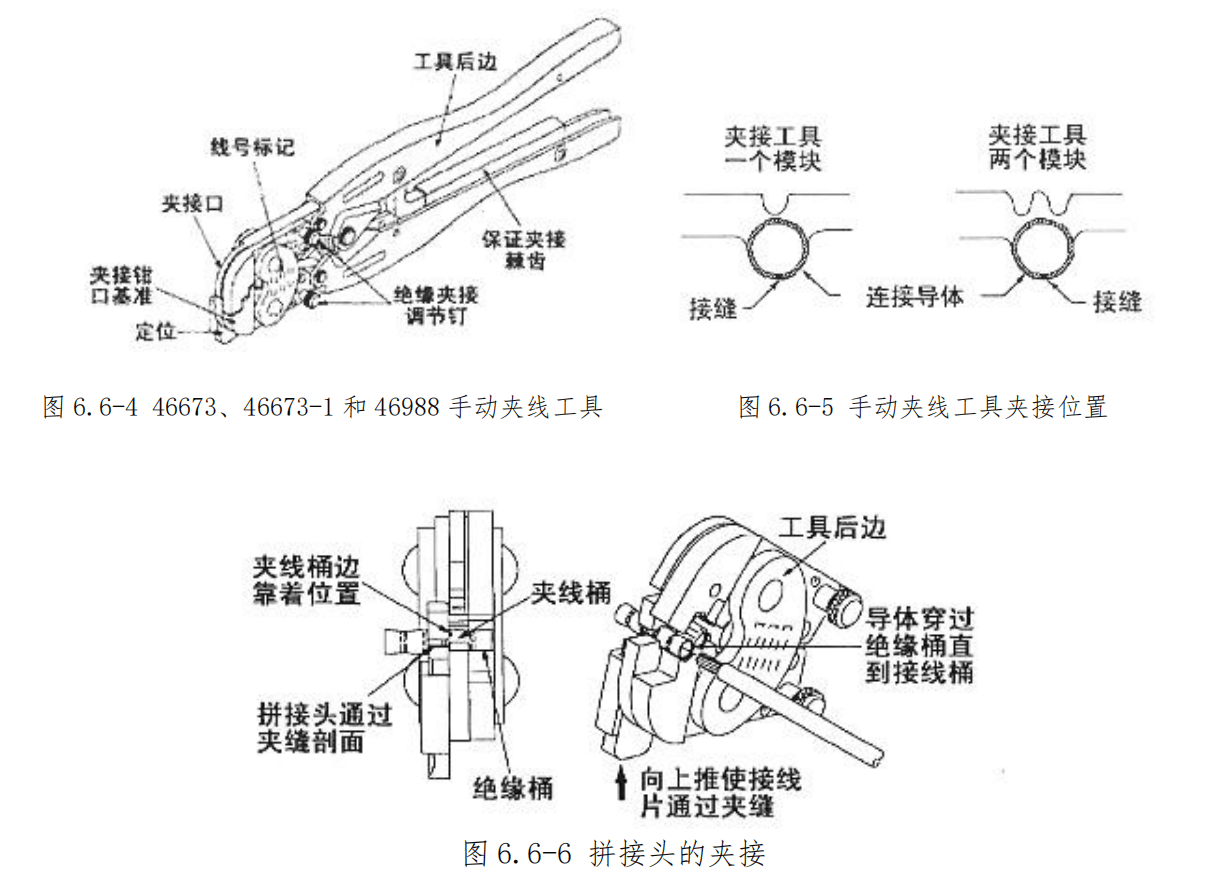

（2）使用 AMP 手动夹线工具 46673 夹接工具的夹接：

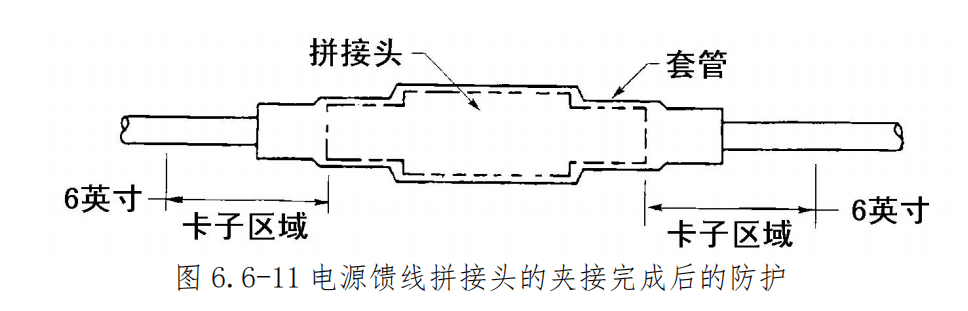

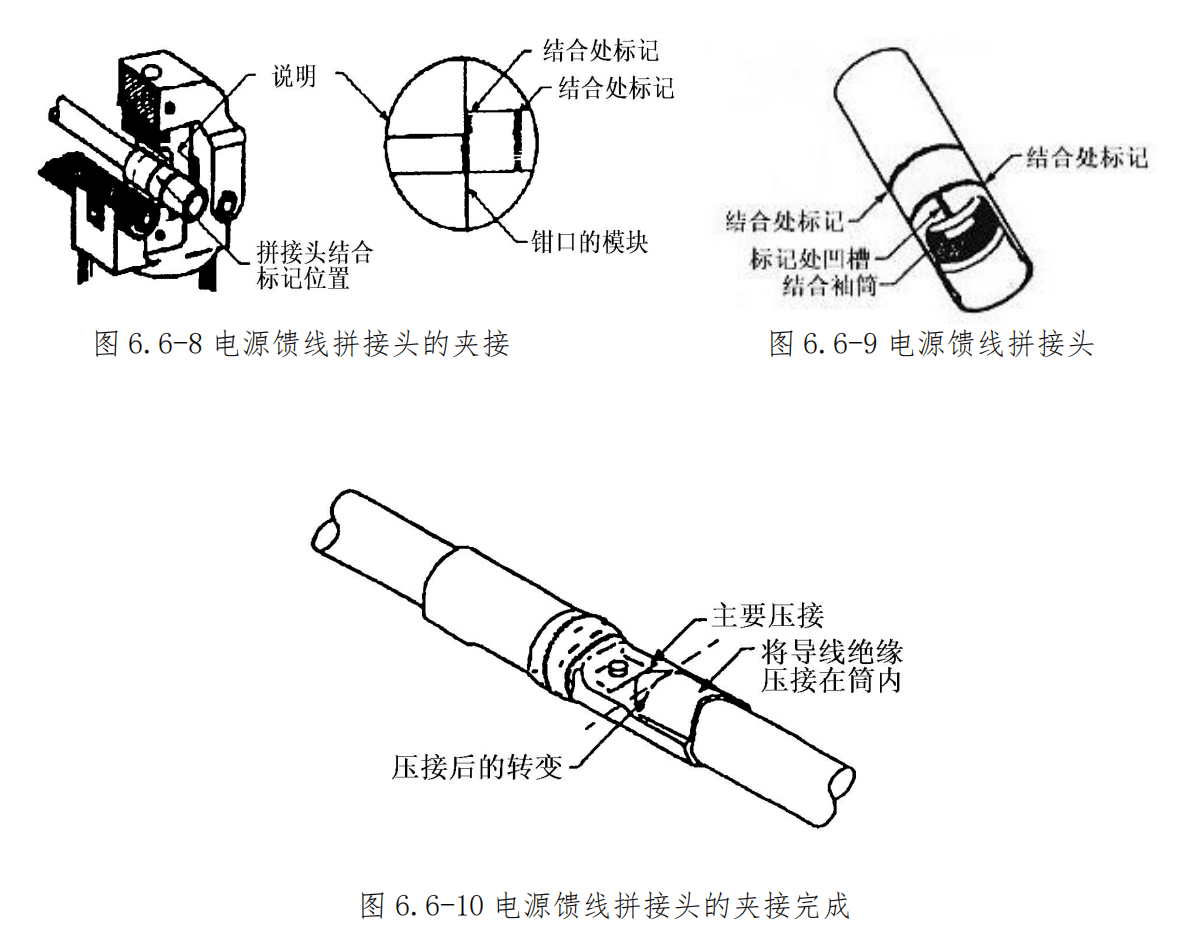

（3）电源馈线的拼接

2 导线与电缆修理：

在允许修理的导线，芯线损伤 20%及以上时，必须进行永久性修理。

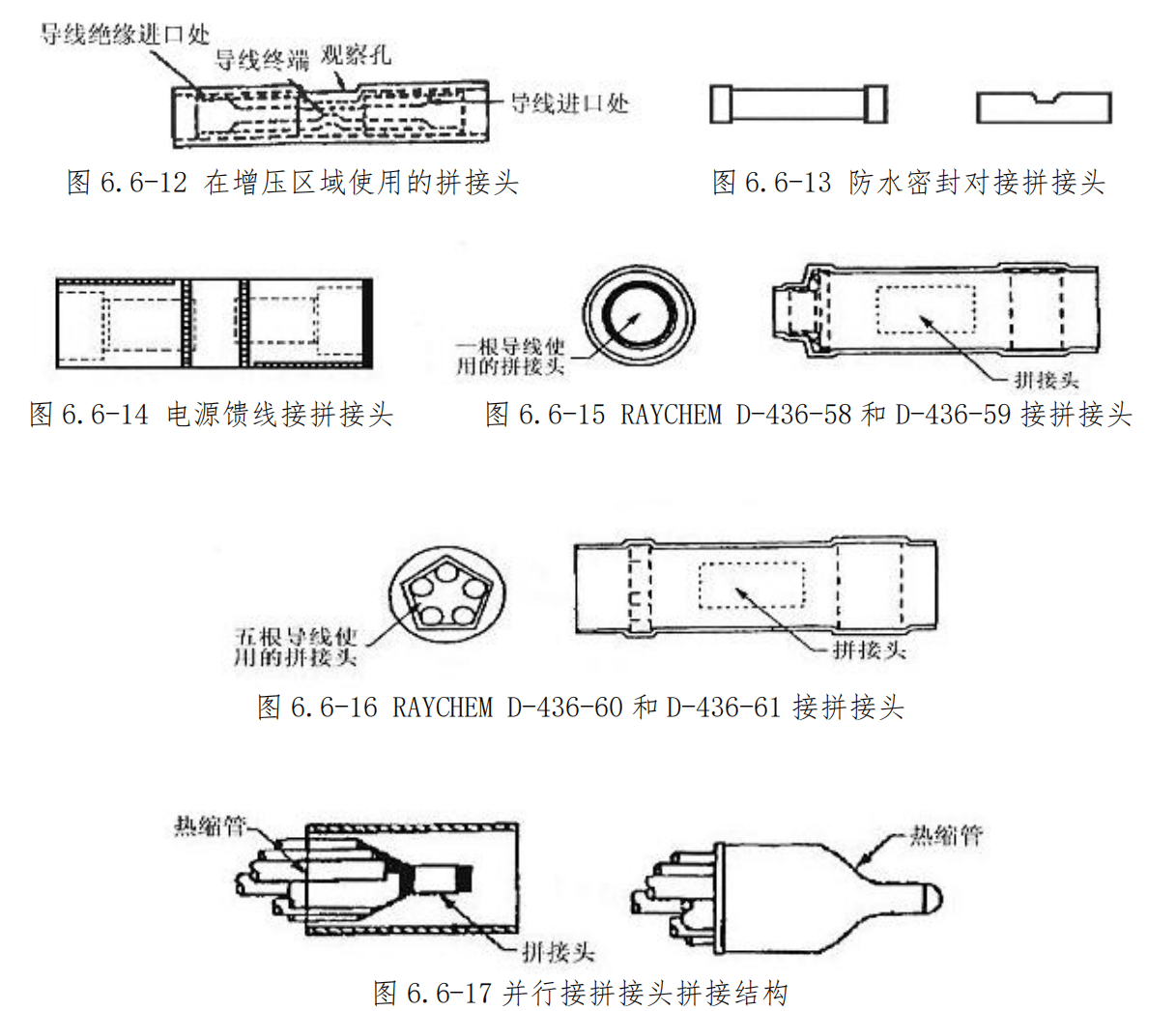

（1）拼接头的介绍：

（2）普通区域的导线修理：

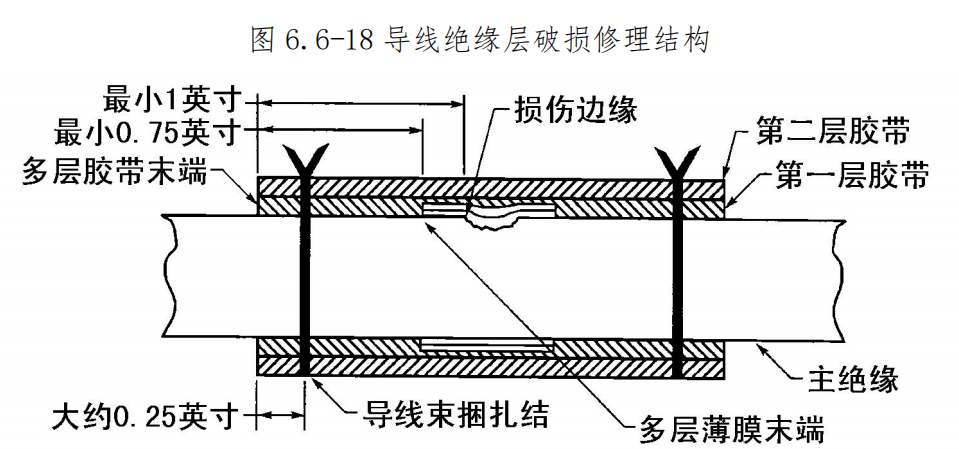

a 导线绝缘层破损修理：如图 6.6-18

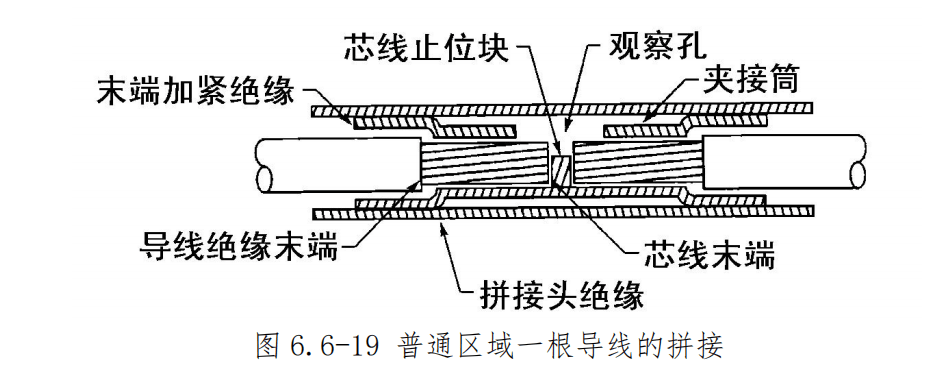

b 一根导线拼接修理：如图 6.6-19

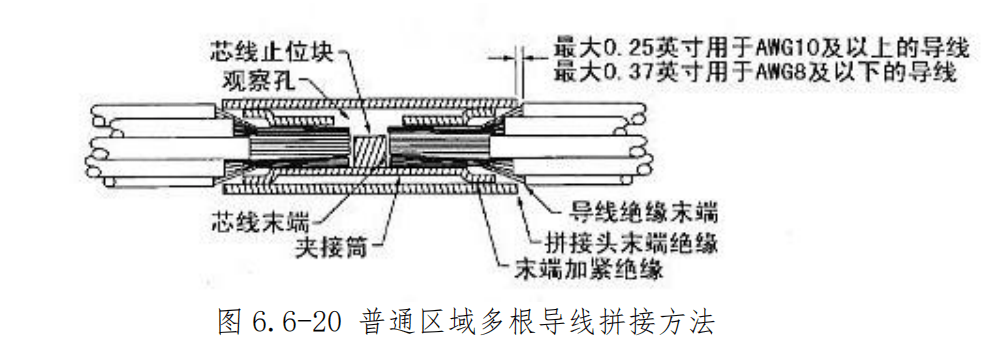

c 多根导线拼接修理：如图 6.6-20

（3）高振动区域和高温区域的导线修理：

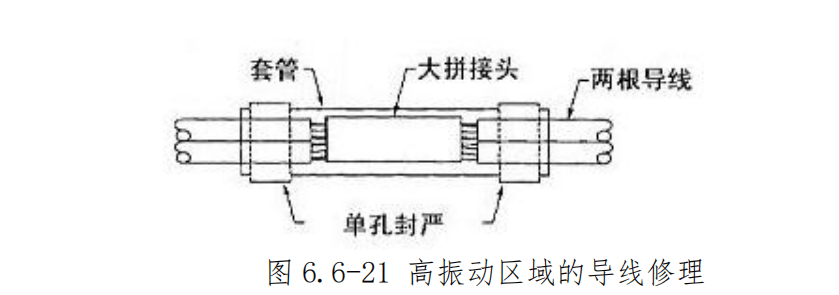

a 高振动区域的导线修理：如图 6.6-21

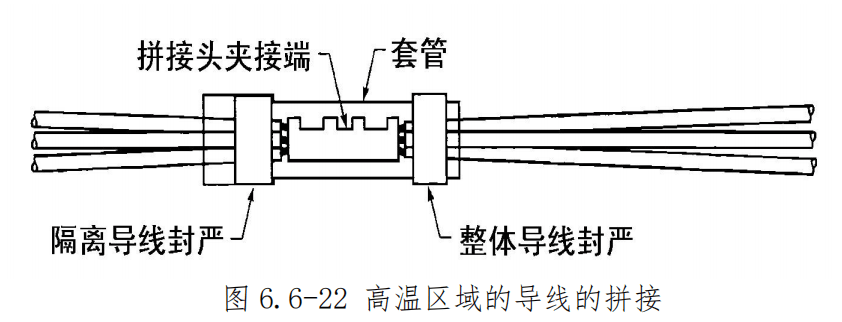

b 高温区域的导线修理：如图 6.6-22

（4）普通电缆的修理：

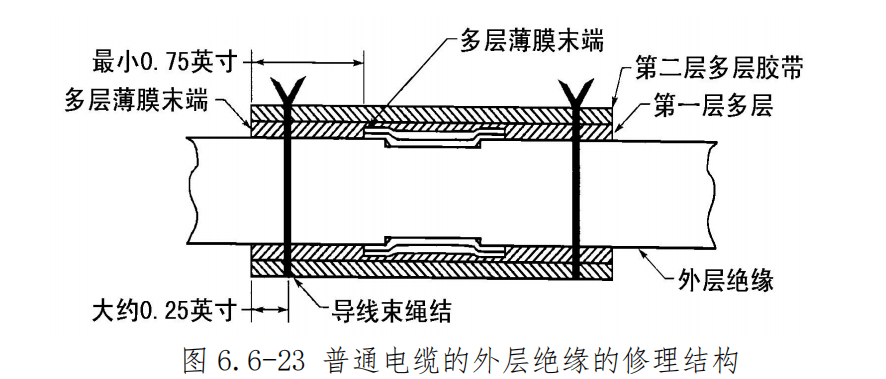

a 普通电缆的外层绝缘的修理：如图 6.6-23

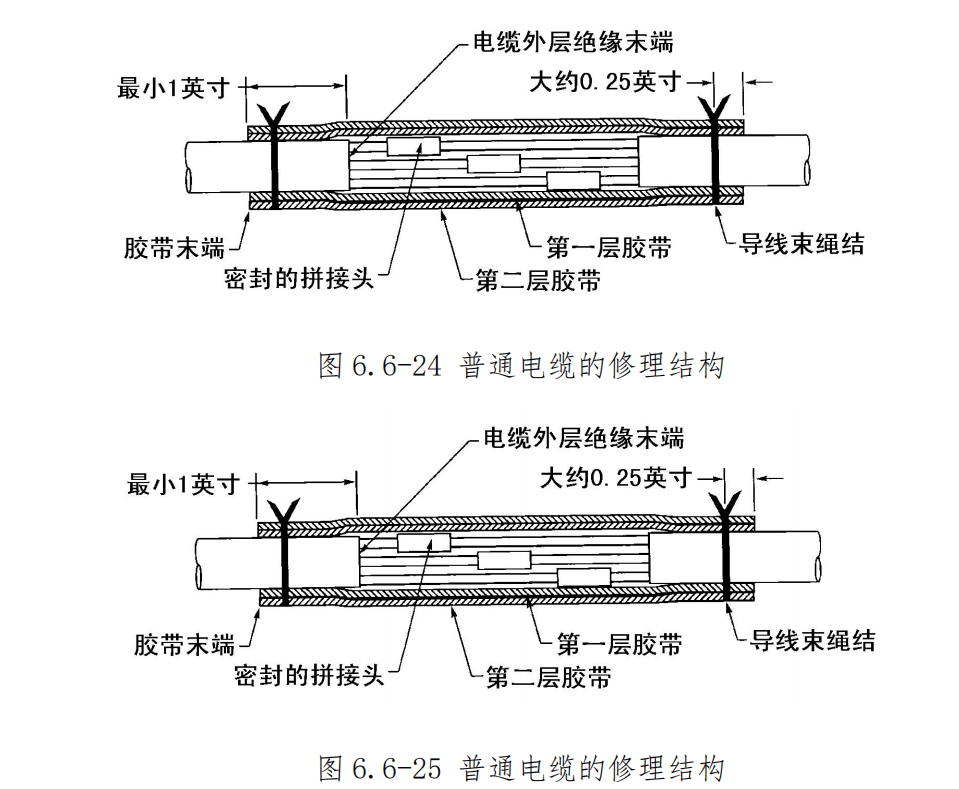

b 普通电缆的修理：如图 6.6-24

（5）普通 629 总线数据电缆的修理：

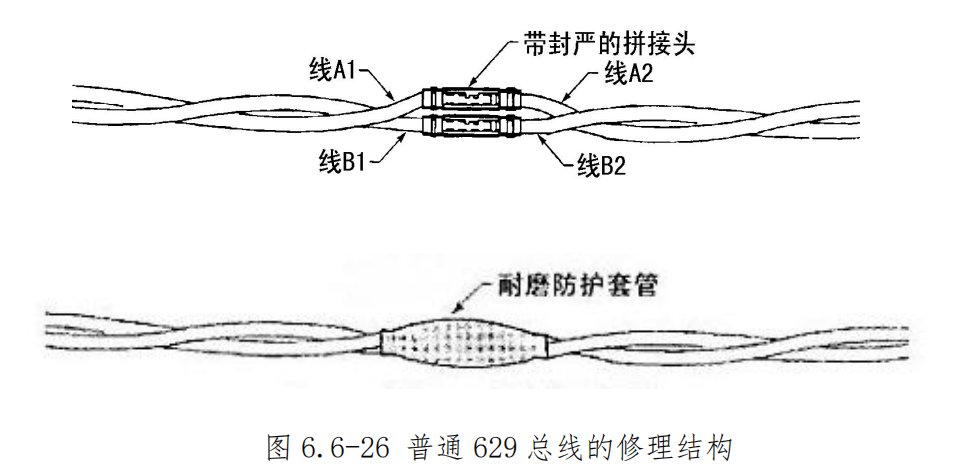

a 普通 629 总线的修理：如图 6.6-26

（6）数据电缆屏蔽层破损的修理：

a 使用金属小环冷压接法修理数据电缆屏蔽层破损：

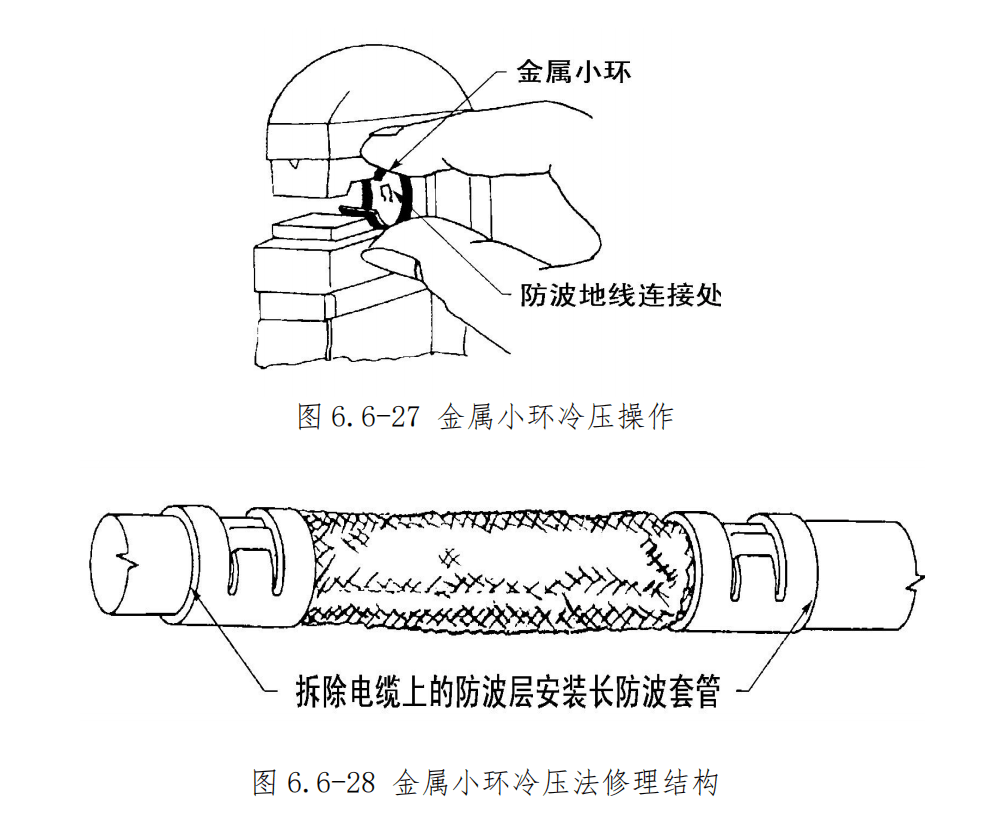

金属小环冷压接法修理屏蔽电缆适用于所有区域修理数据电缆屏蔽层破损。如图6.6-27

b 使用钢环铜环冷压接法修理数据电缆屏蔽层破损：

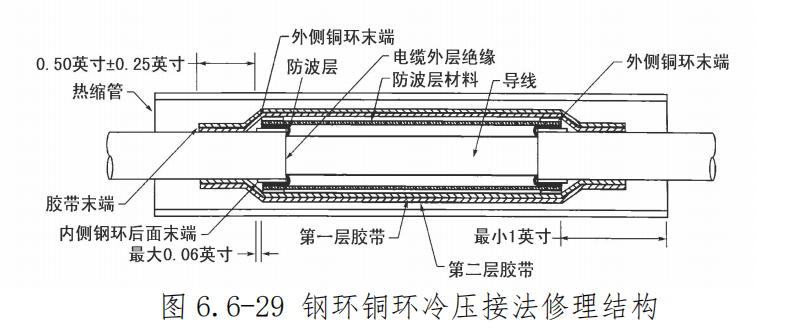

钢环铜环冷压接法修理屏蔽电缆适用于所有区域修理数据电缆屏蔽层破损。如图6.6-29

c 使用低温焊接法修理数据电缆屏蔽层破损：

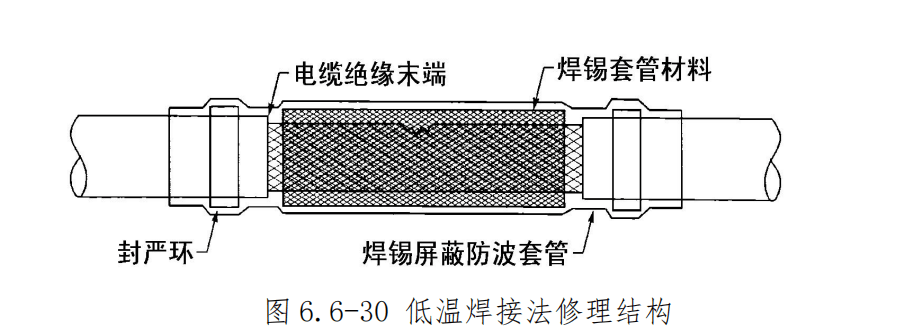

低温焊接法修理屏蔽电缆适用于低温区域和常温区域修理数据电缆屏蔽层破损。如图 6.6-30

（7）数据电缆的修理：

a 使用金属小环冷压接法修理数据电缆：

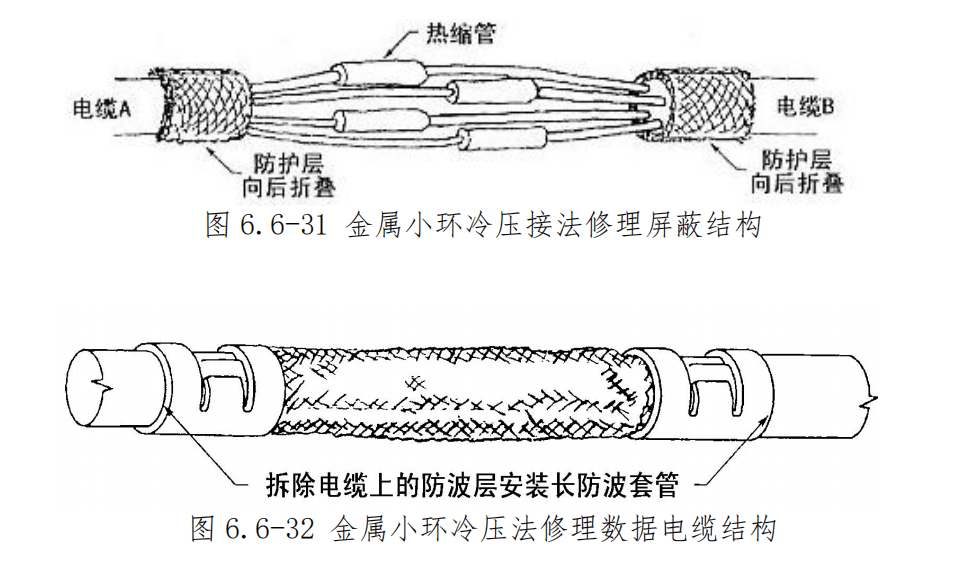

金属小环冷压接法修理屏蔽电缆适用于所有区域修理数据屏蔽电缆。如图 6.6-31

b 使用钢环铜环冷压接法修理数据电缆屏蔽层破损：

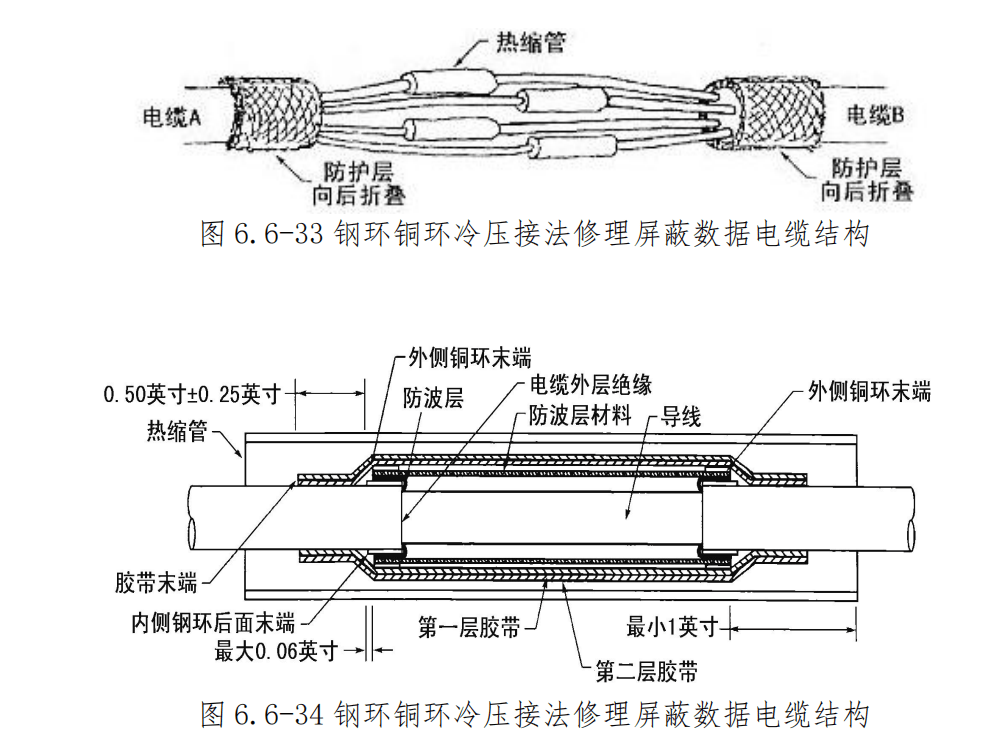

钢环铜环冷压接法修理屏蔽电缆适用于所有区域修理数据屏蔽电缆。如图 6.6-33

C 使用低温焊接法修理数据电缆屏蔽层破损：

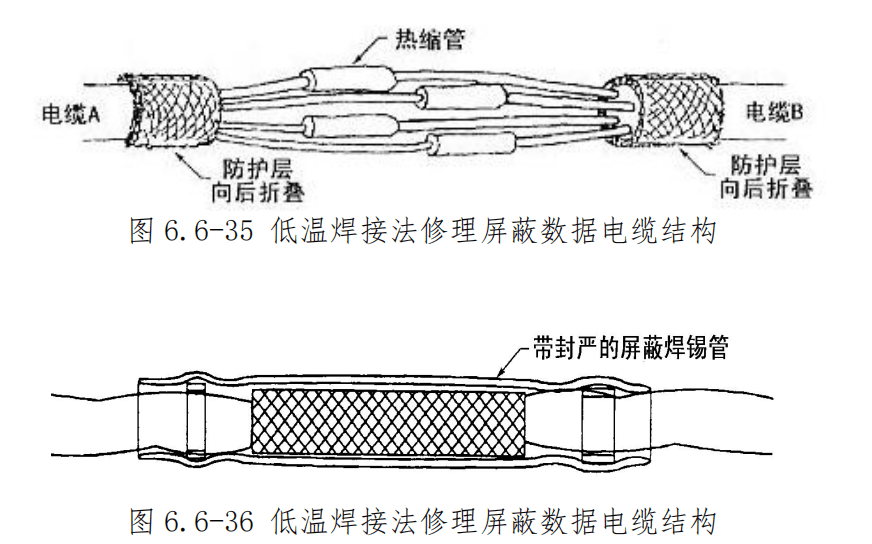

低温焊接法修理屏蔽电缆适用于低温区域修理数据屏蔽电缆。如图 6.6-35

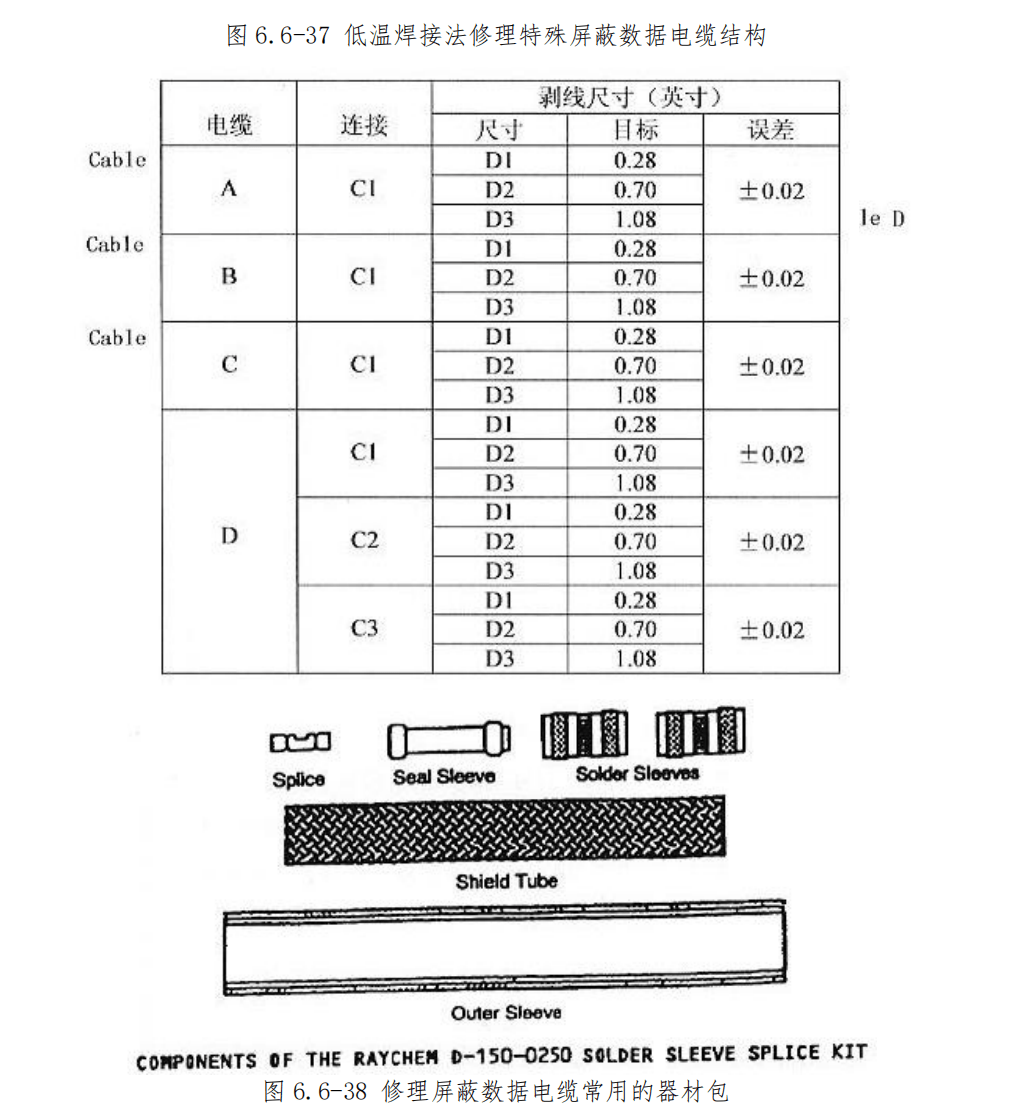

（8）特殊结构数据电缆的修理：如图 6.6-37
