第九章邦迪块的拆装

2026-07-18发布

020

第九章邦迪块的拆装

本章主要介绍邦迪块钉所使用的手动夹接工具的操作和注意事项；夹接方法、尺寸

要求。邦迪钉的拆装和注意事项；介绍目前在波音飞机安装常用的多种邦迪块和安装规

定。

第一节夹接工具的介绍

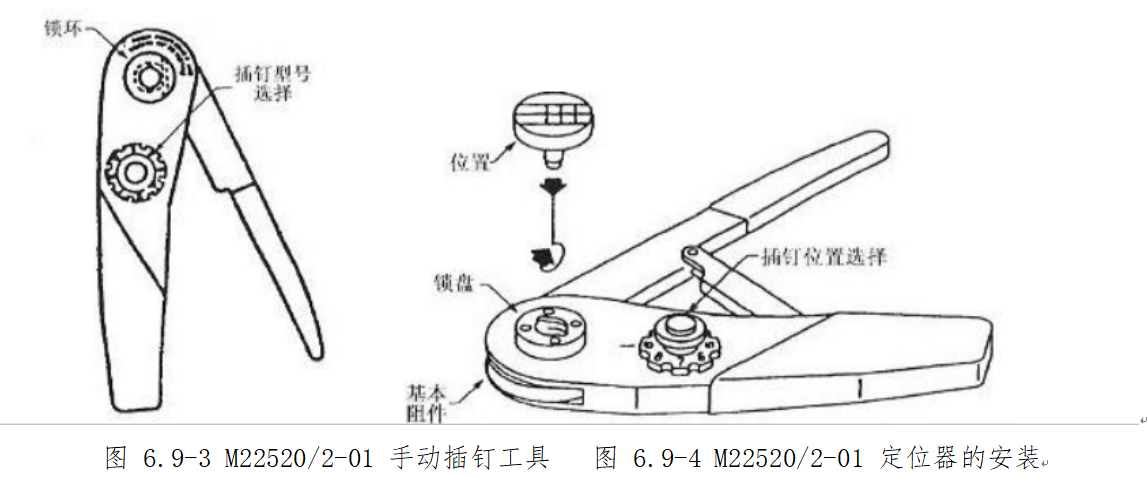

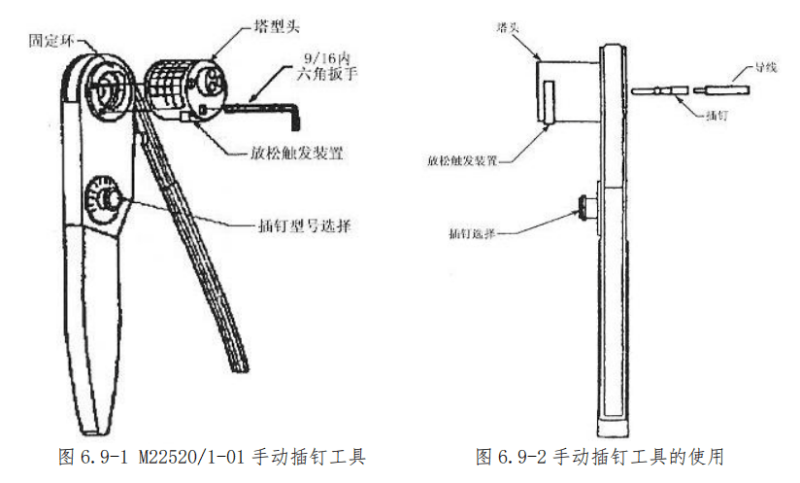

1 手动插钉夹接工具的介绍

图片[1]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[2]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

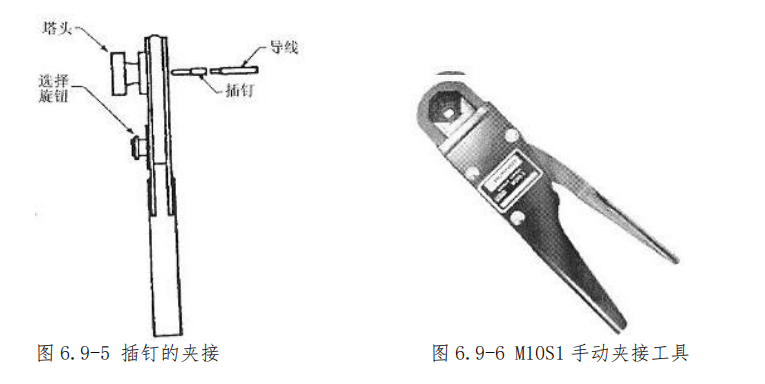

图片[3]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

6.9.2 邦迪块的夹接与装配：

（1）YHLZG 接地邦迪块的拆装

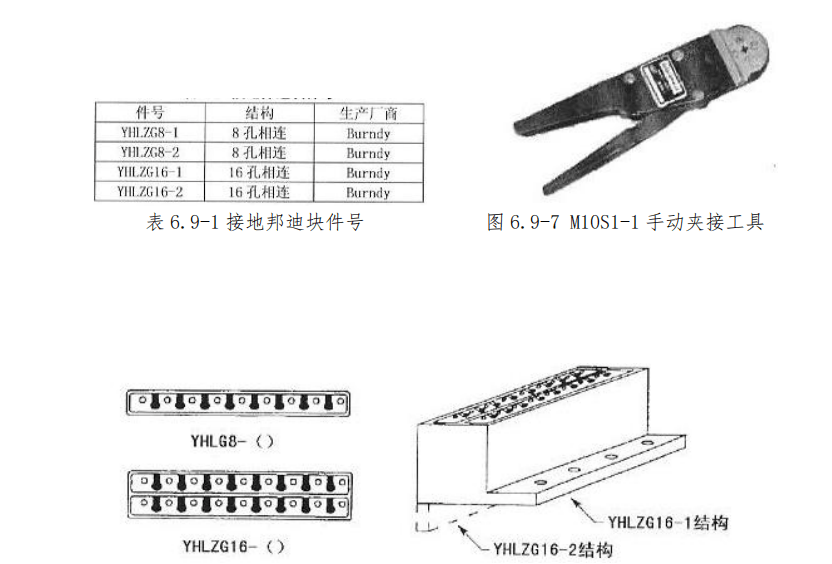

a 接地邦迪件号：

图片[4]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图 6.9-8 YHLZG 接地邦迪块结构

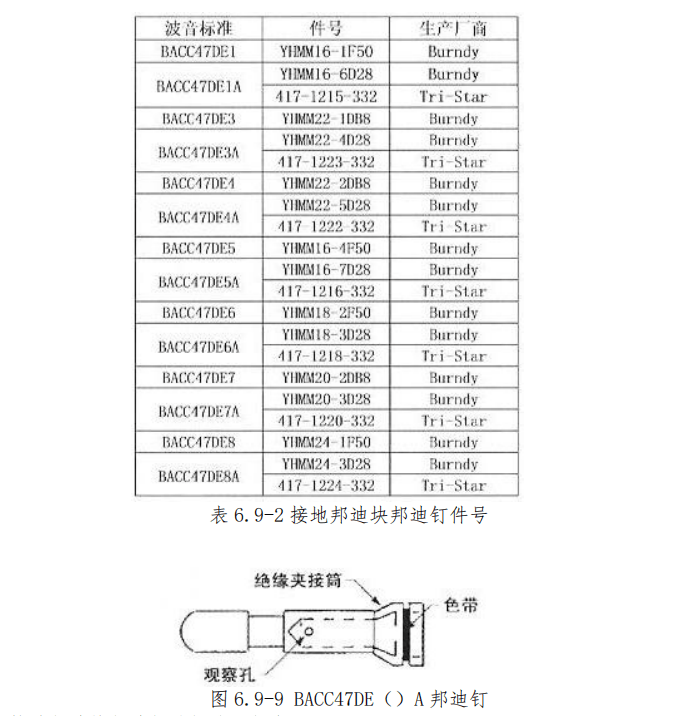

b 接地邦迪块邦迪钉件号：如表 6.9-2

图片[5]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

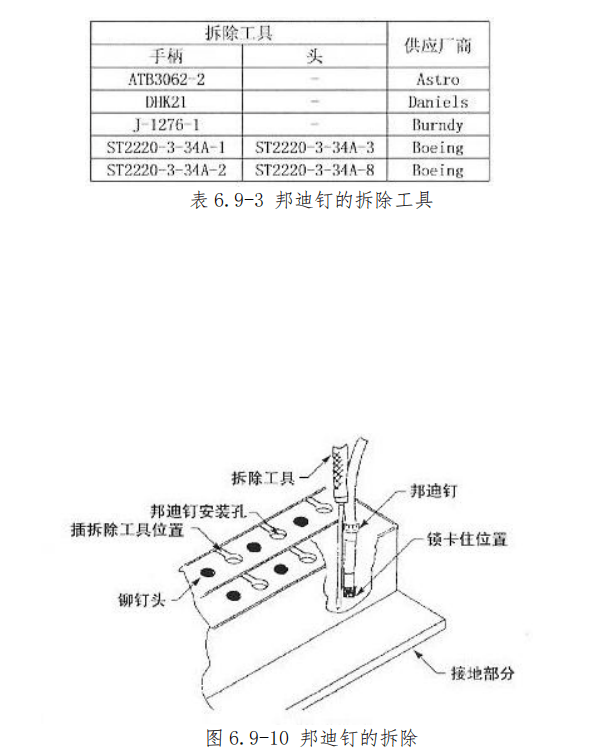

c 接地邦迪块邦迪钉的拆除：如表 6.9-3

图片[6]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

d 邦迪钉的夹接：

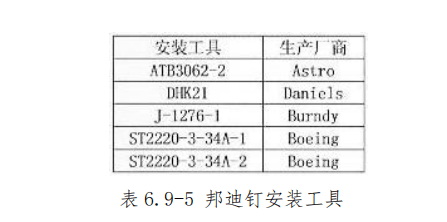

图片[7]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

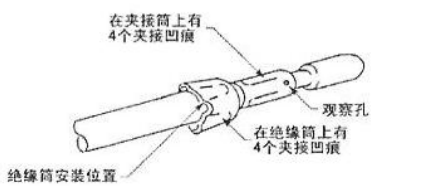

图片[8]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图 6.9-12 邦迪钉夹接位置验证

（2）M81714（）类型邦迪块的拆除

a 件号与描述：

图片[9]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

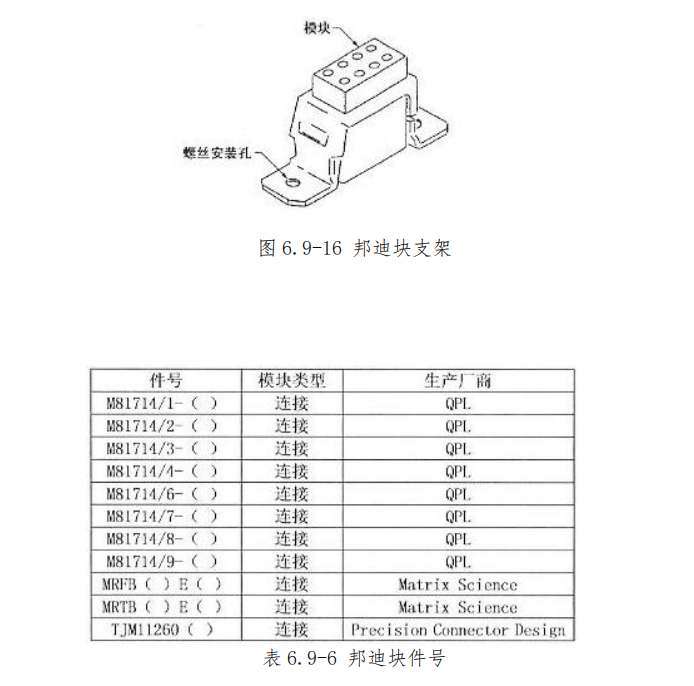

图片[10]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

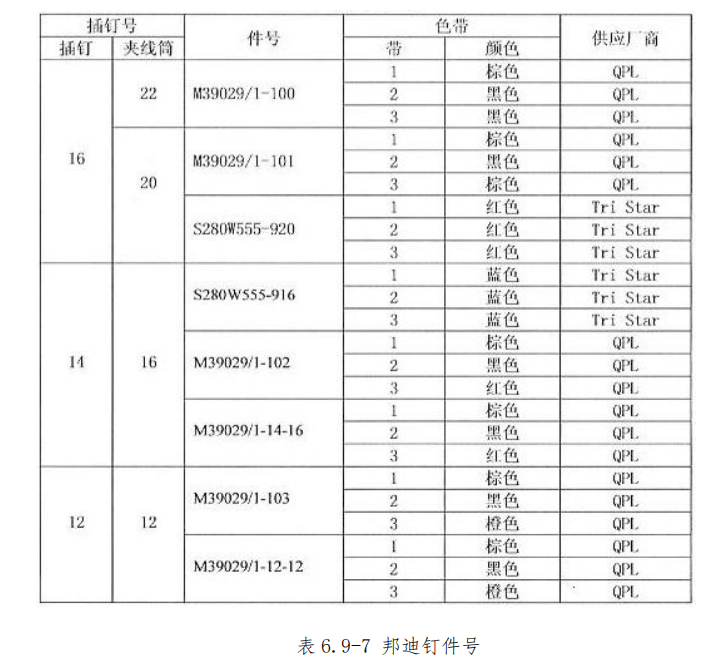

图片[11]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

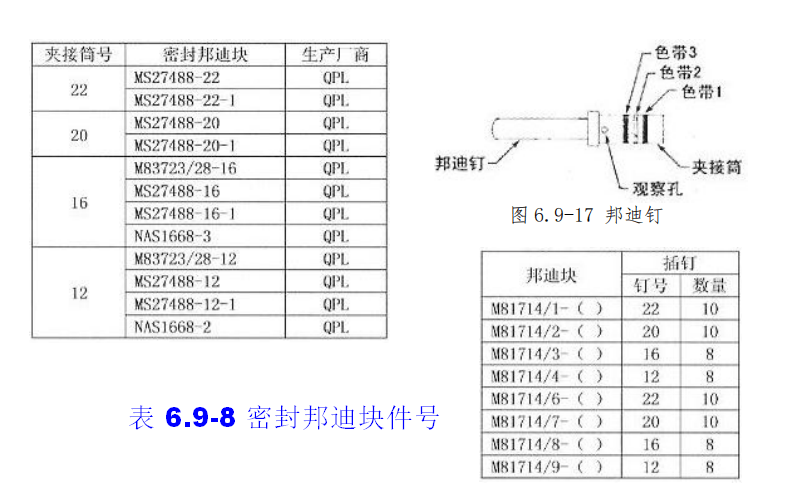

图片[12]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

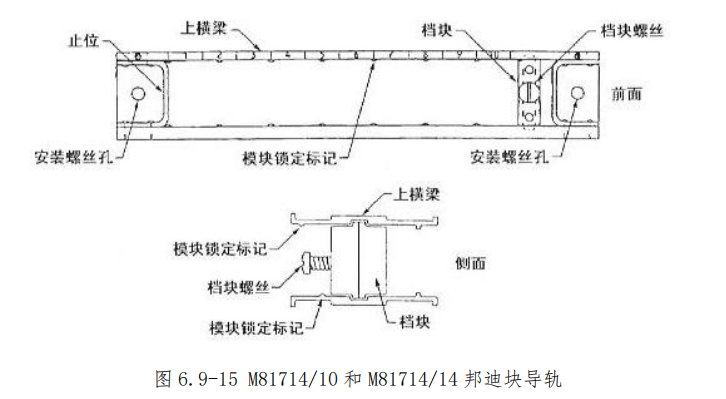

b 邦迪块结构：

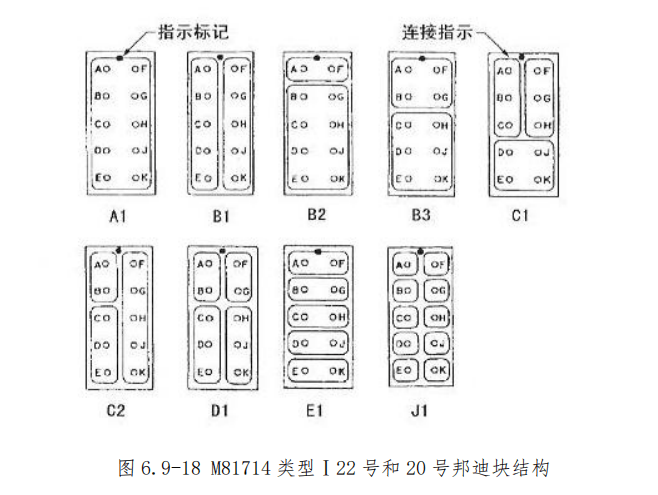

图片[13]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

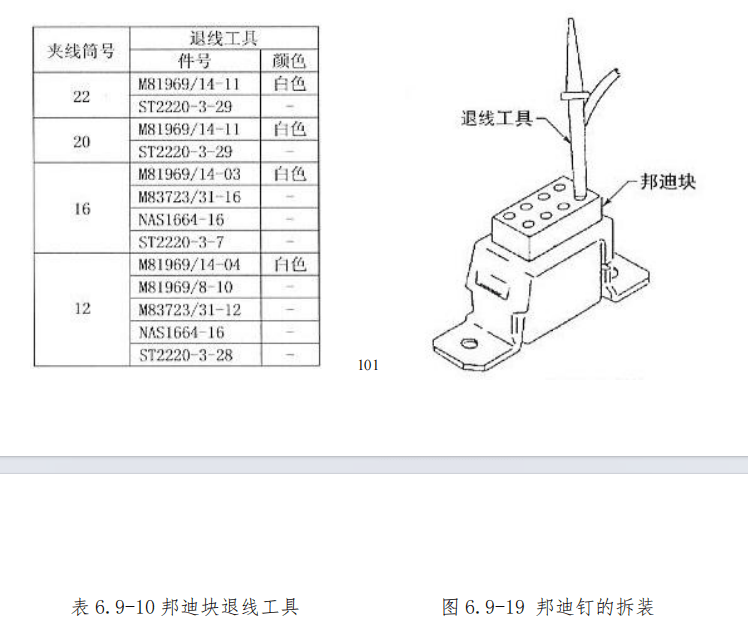

c 邦迪钉的拆装：

图片[14]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

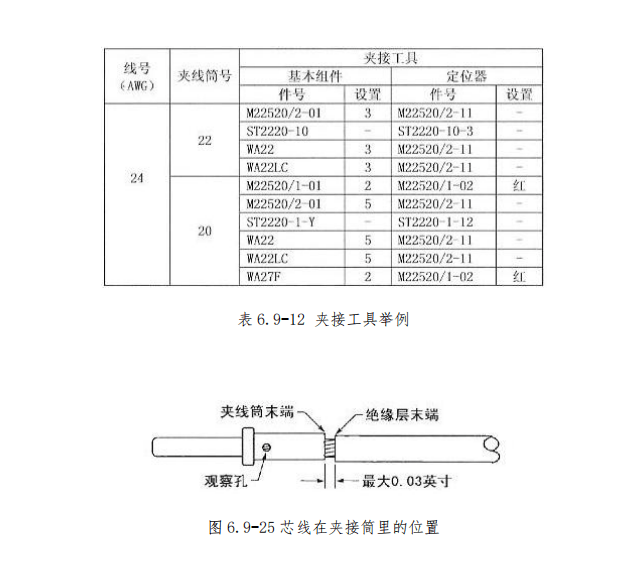

d 邦迪块的安装：

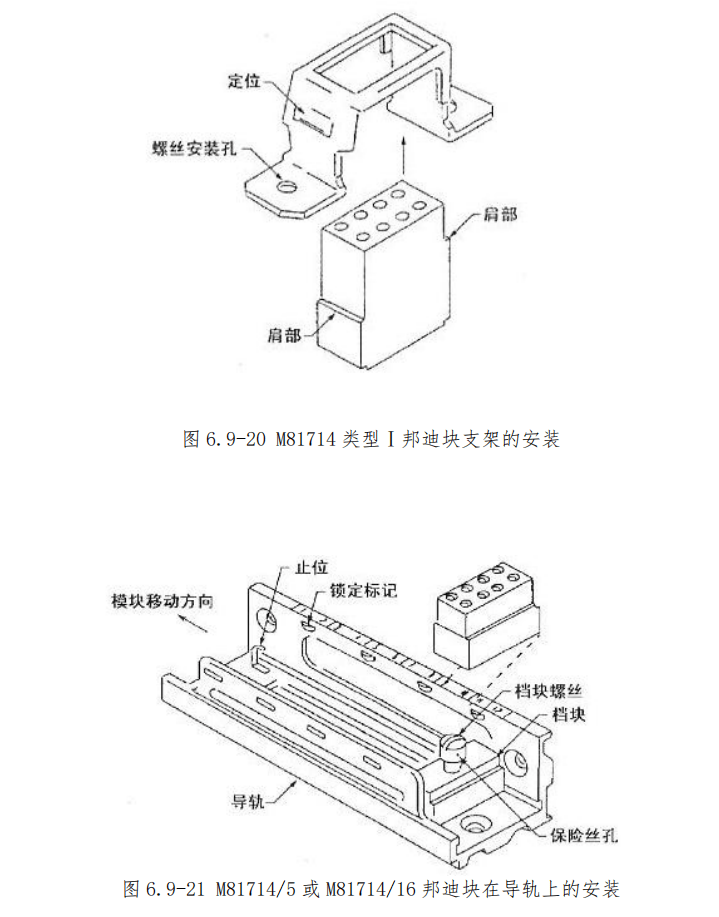

图片[15]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

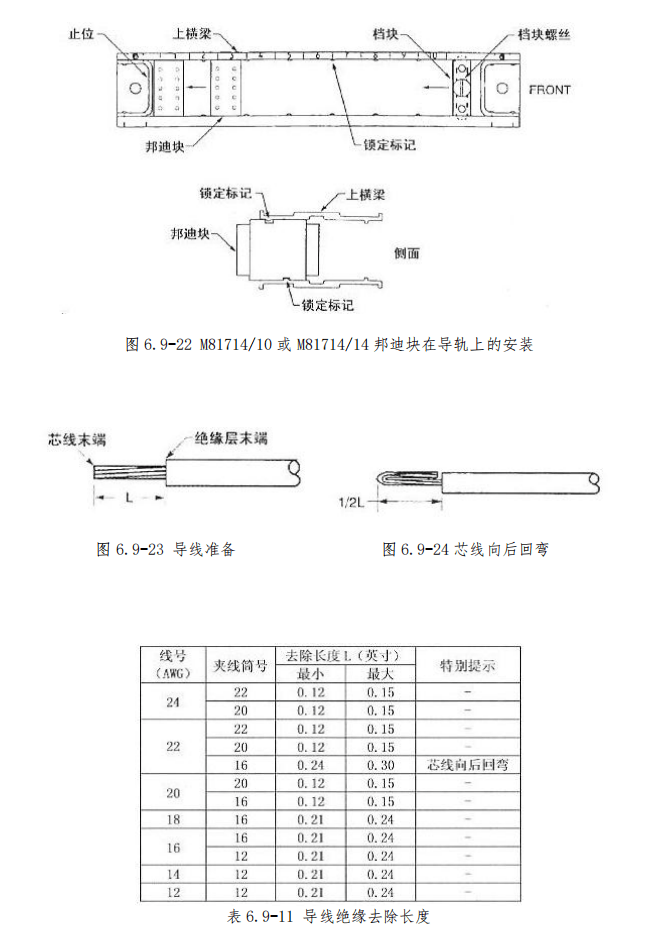

图片[16]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[17]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

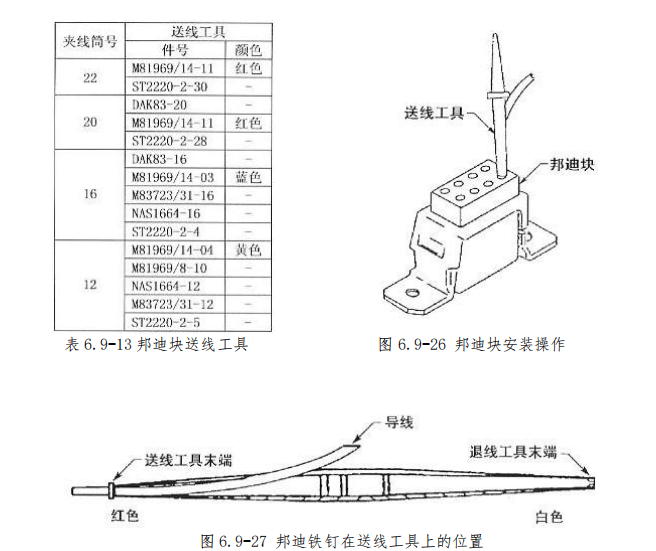

图片[18]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

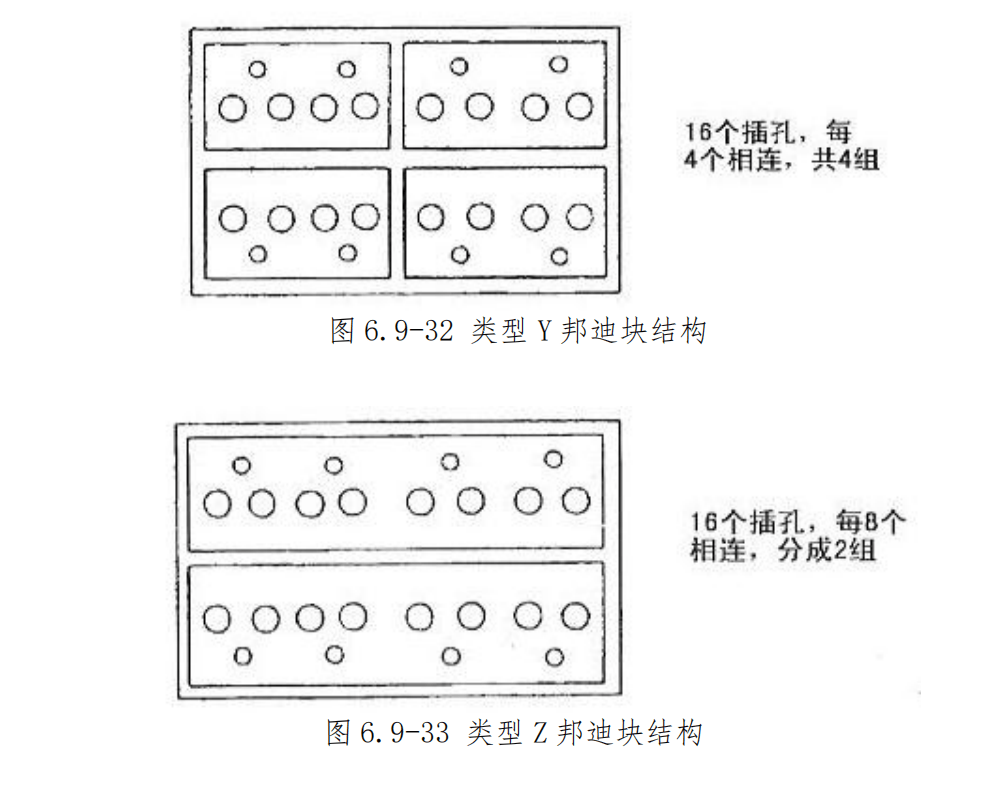

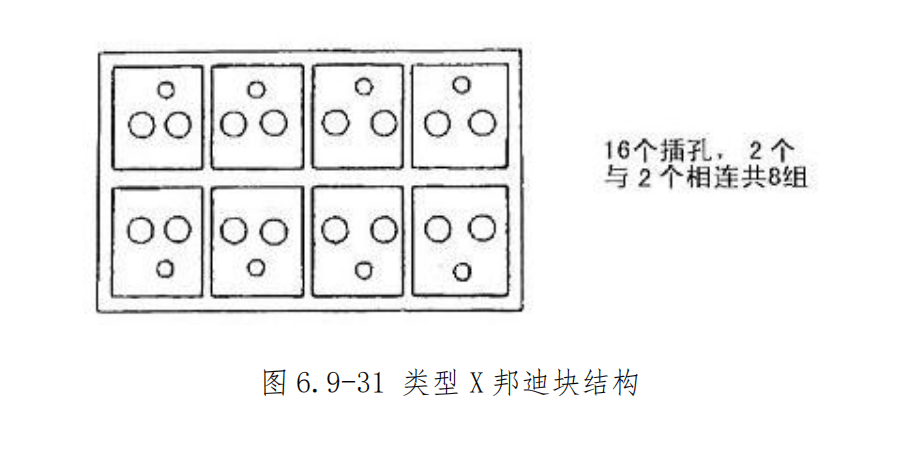

（3）BACM15C、YHLD-（）和 YHLZR-（）邦迪块的拆装：

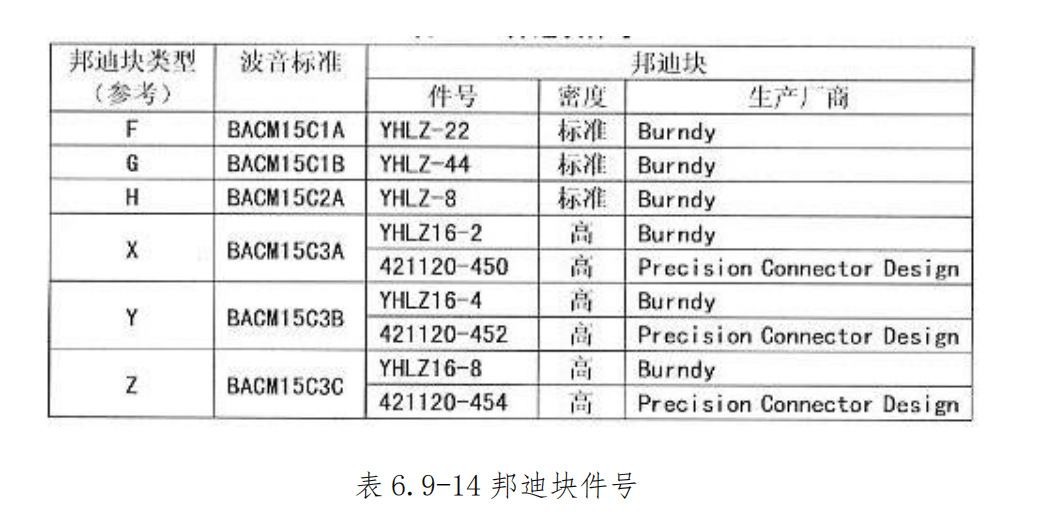

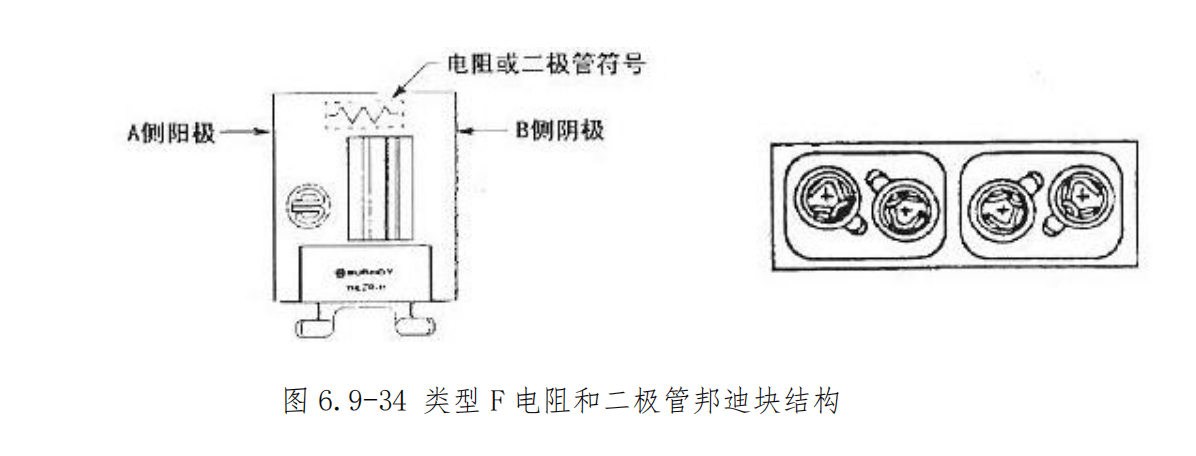

a 邦迪块件号描述

图片[19]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

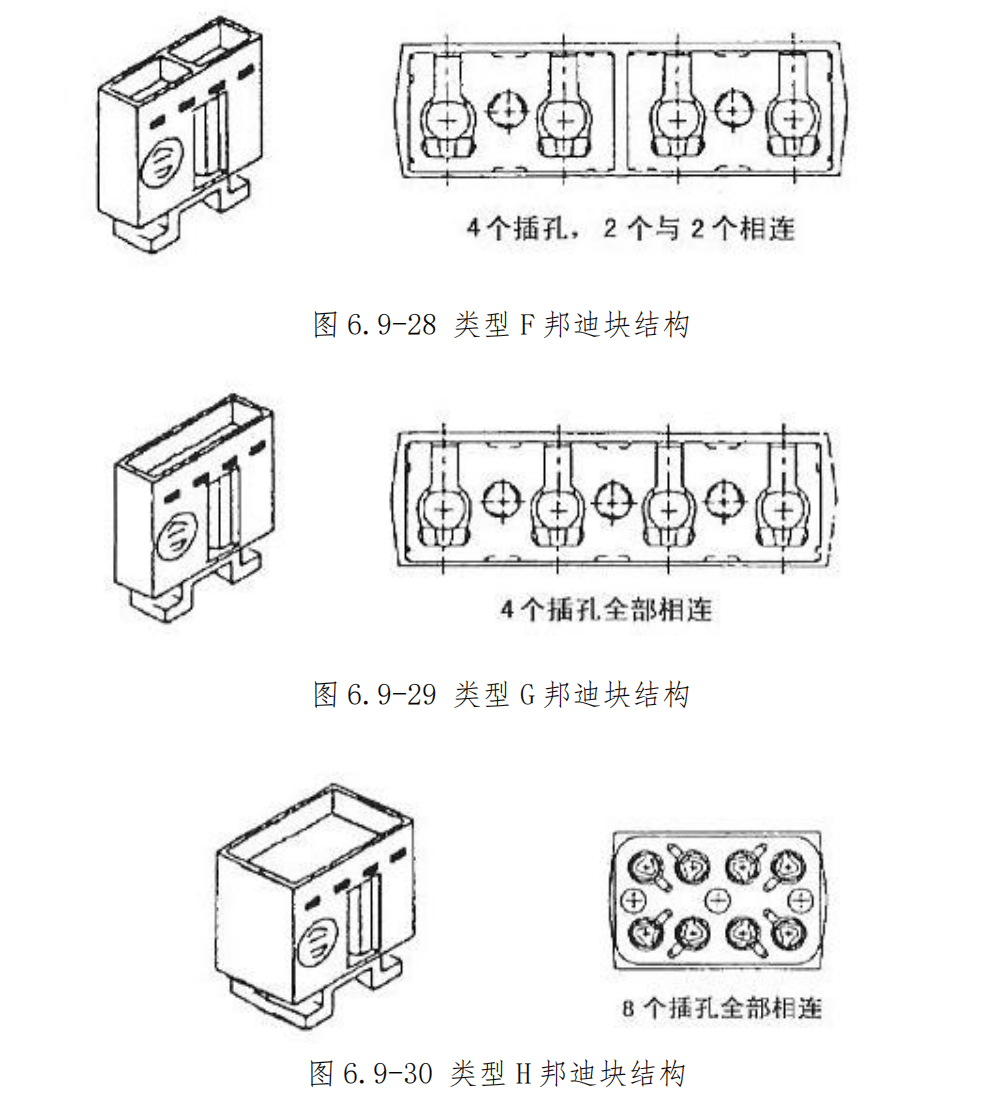

图片[20]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[21]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[22]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

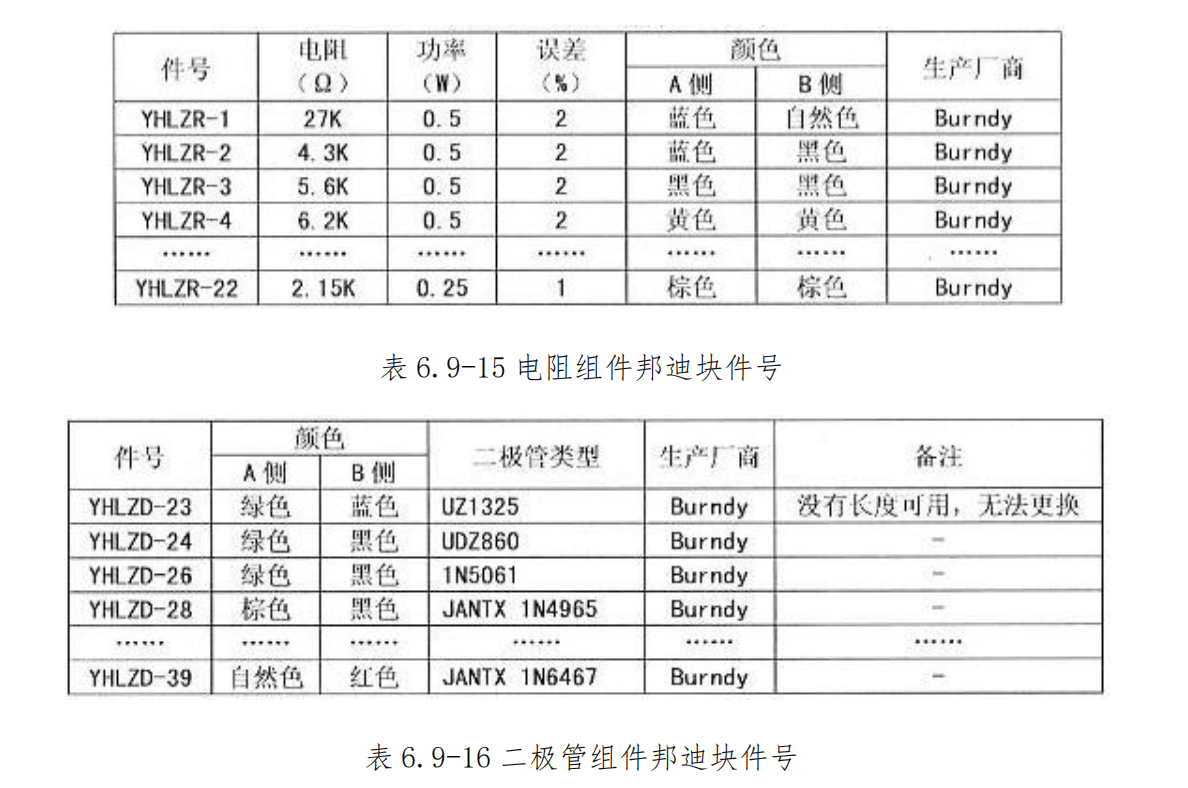

图片[23]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[24]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

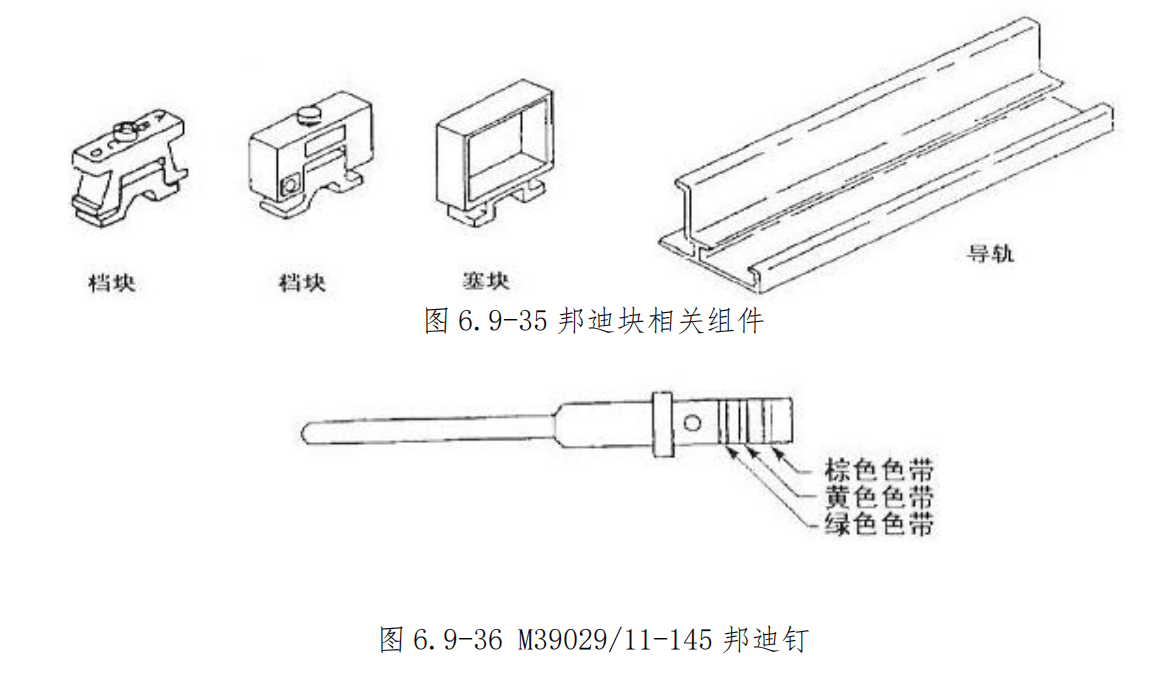

图片[25]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

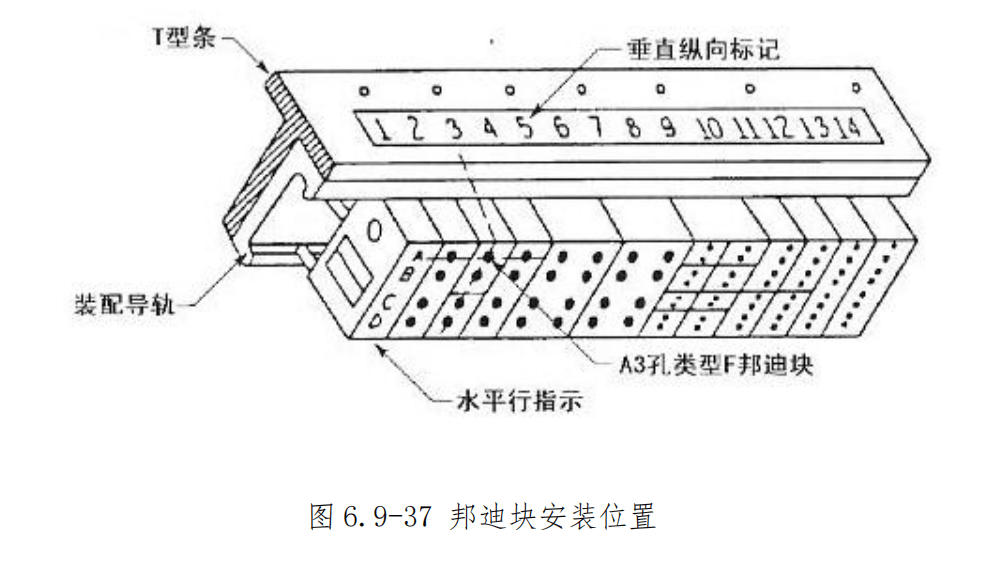

图片[26]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

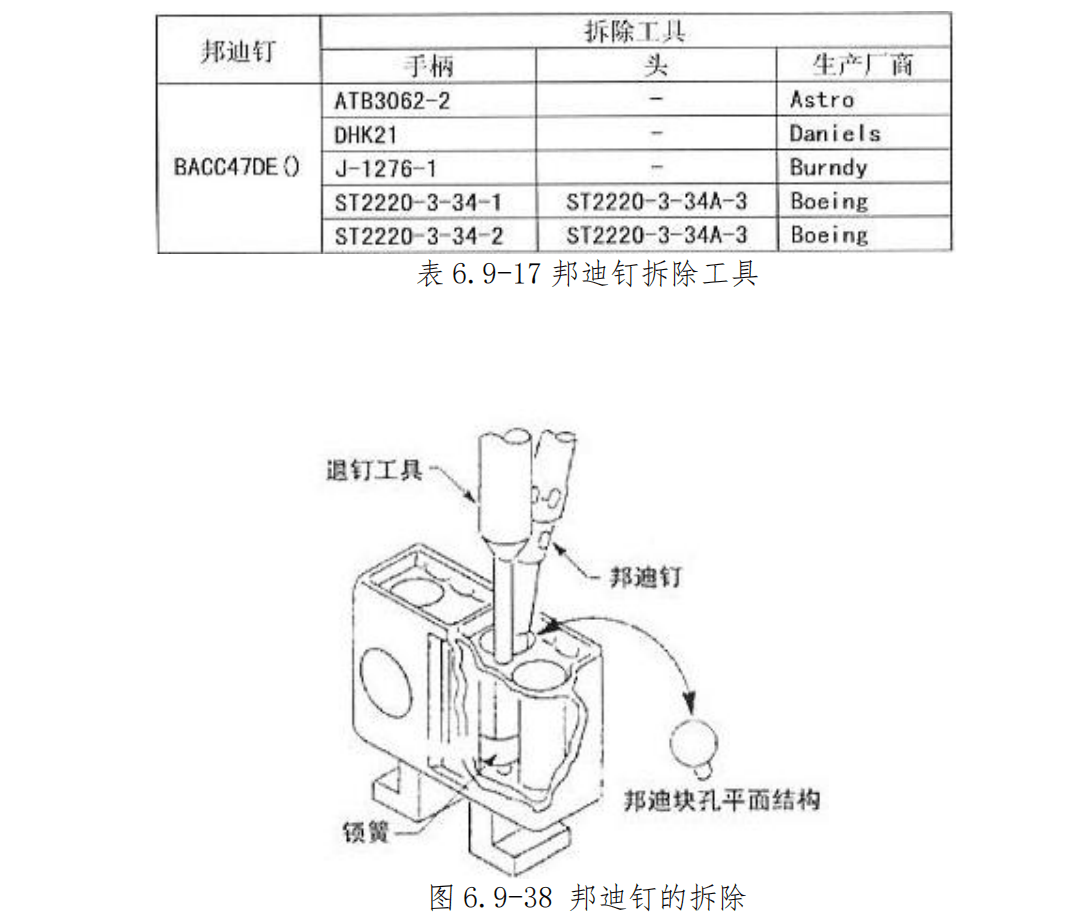

b 邦迪钉的拆卸：

图片[27]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

c 帮迪块的装配：

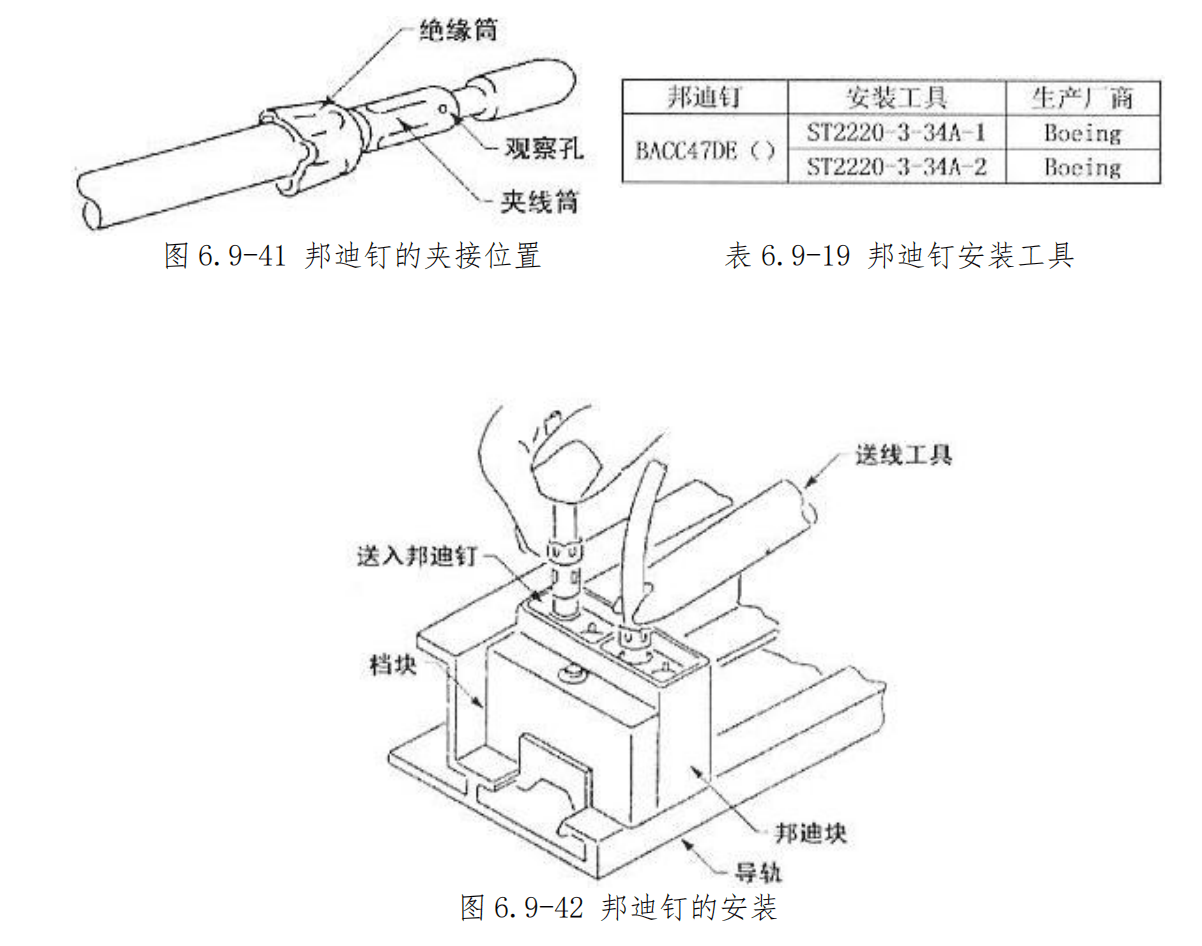

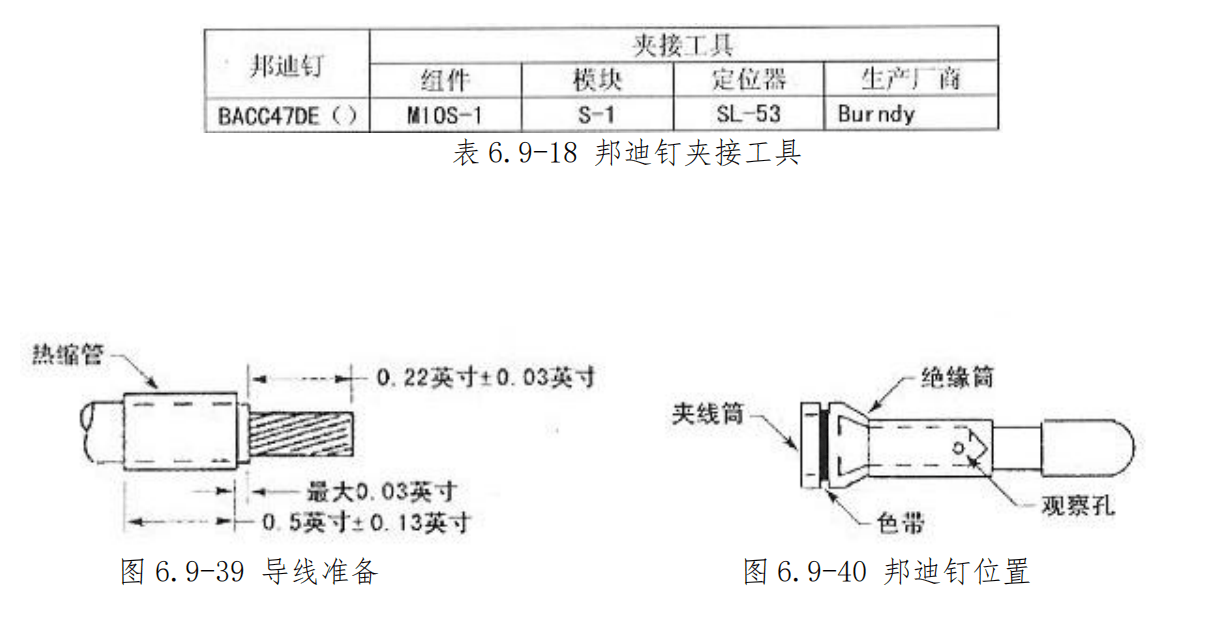

图片[28]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[29]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

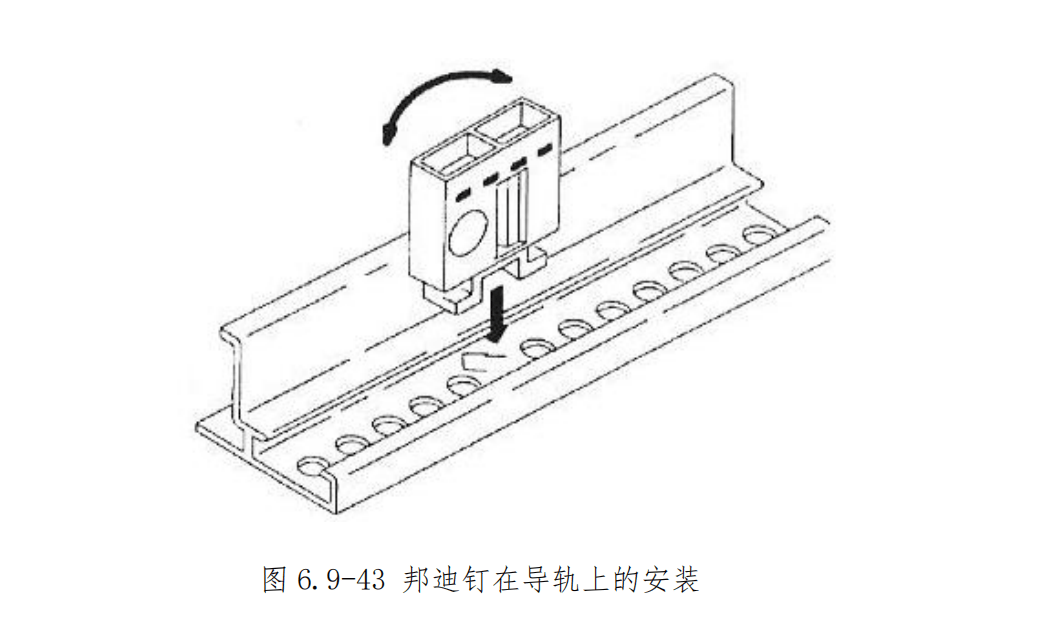

图片[30]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

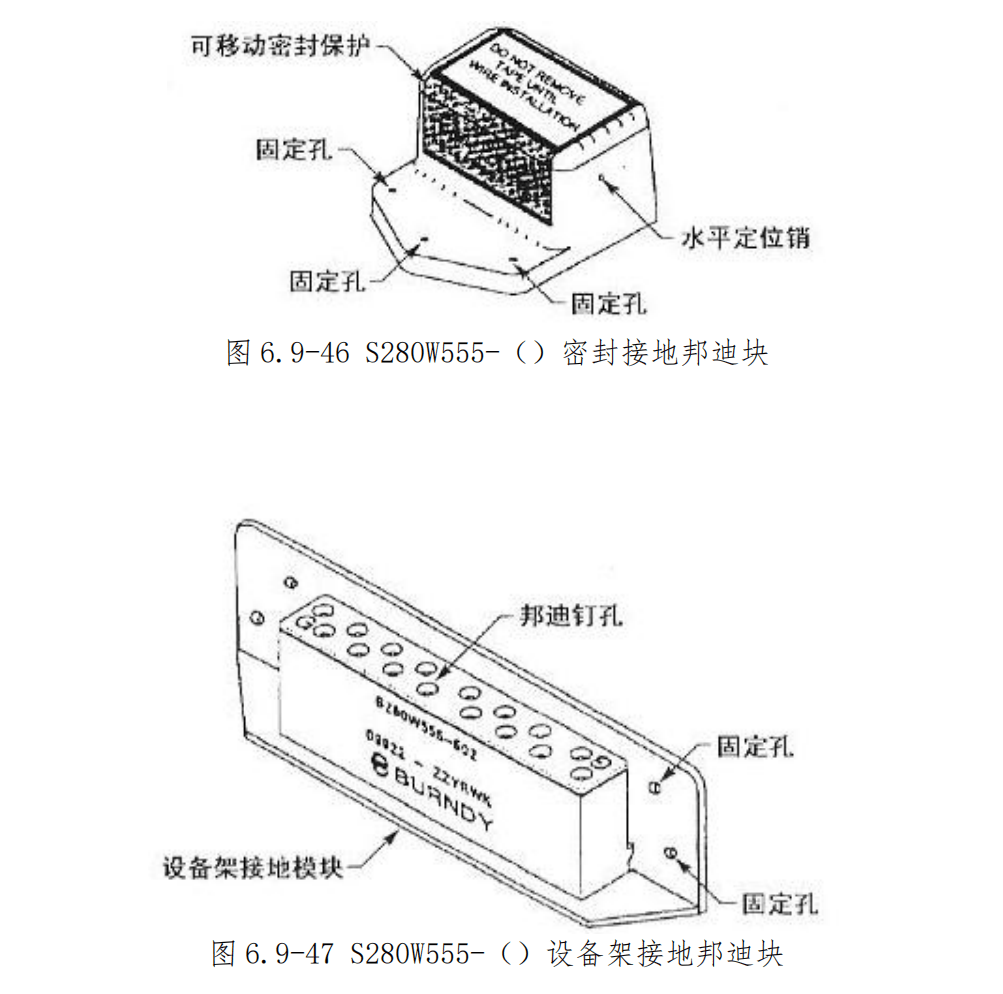

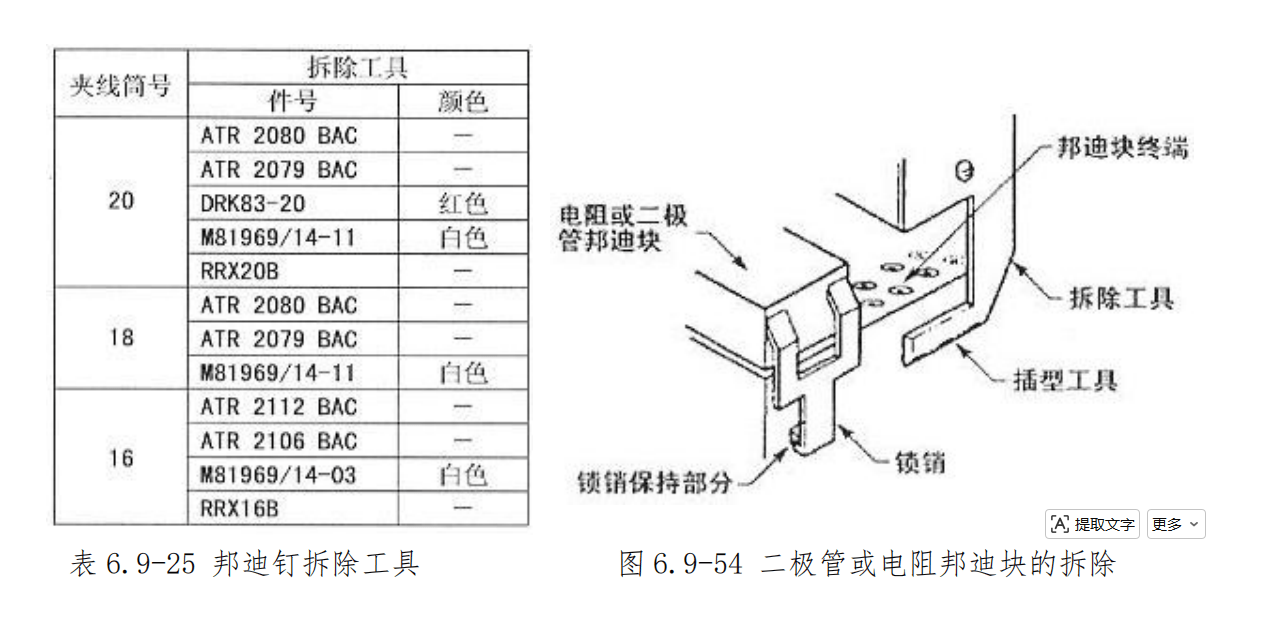

（4）S280W555-（）邦迪块的拆装：

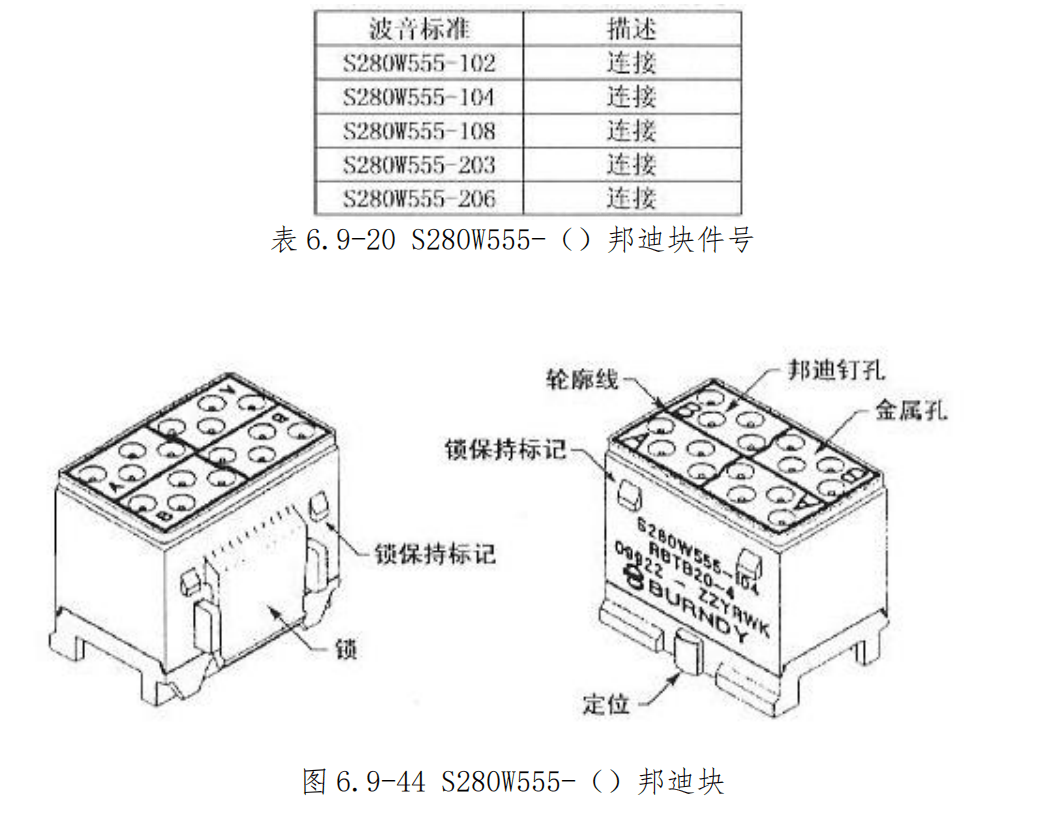

a 件号描述：

图片[31]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

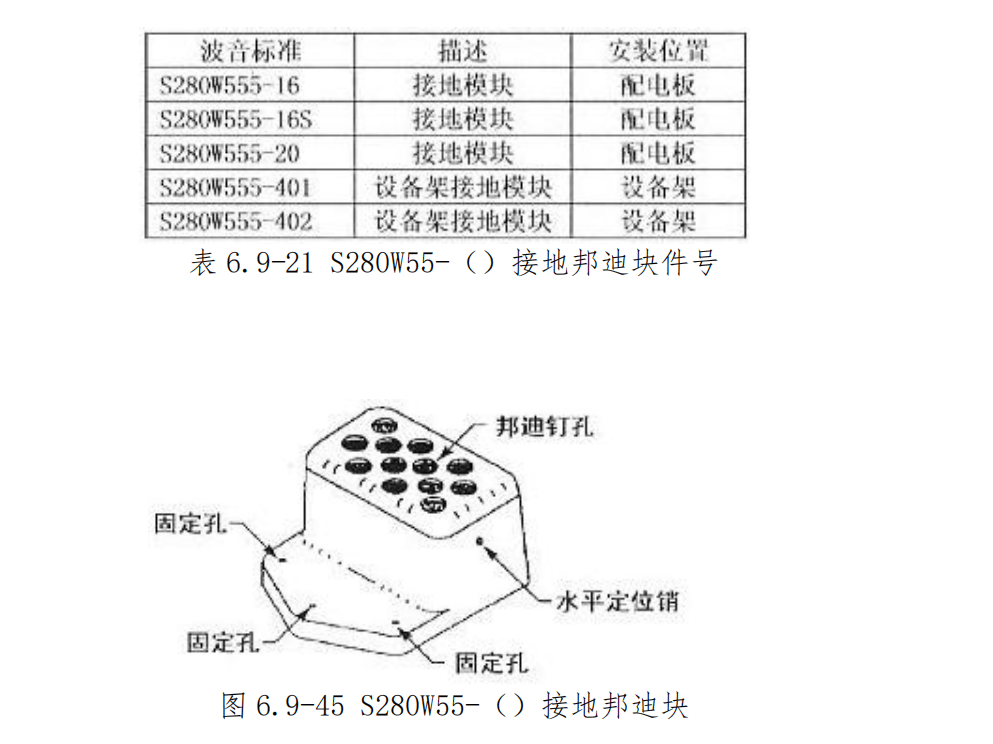

图片[32]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[33]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

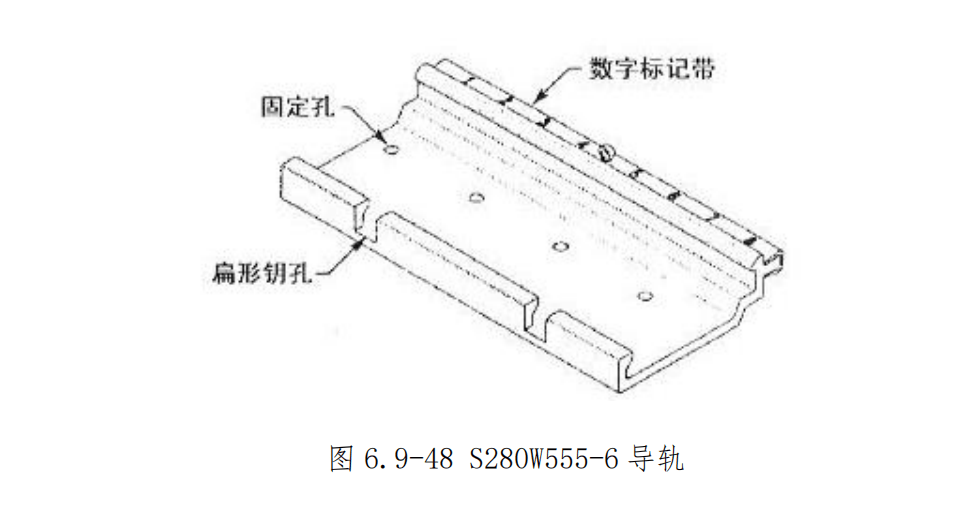

图片[34]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

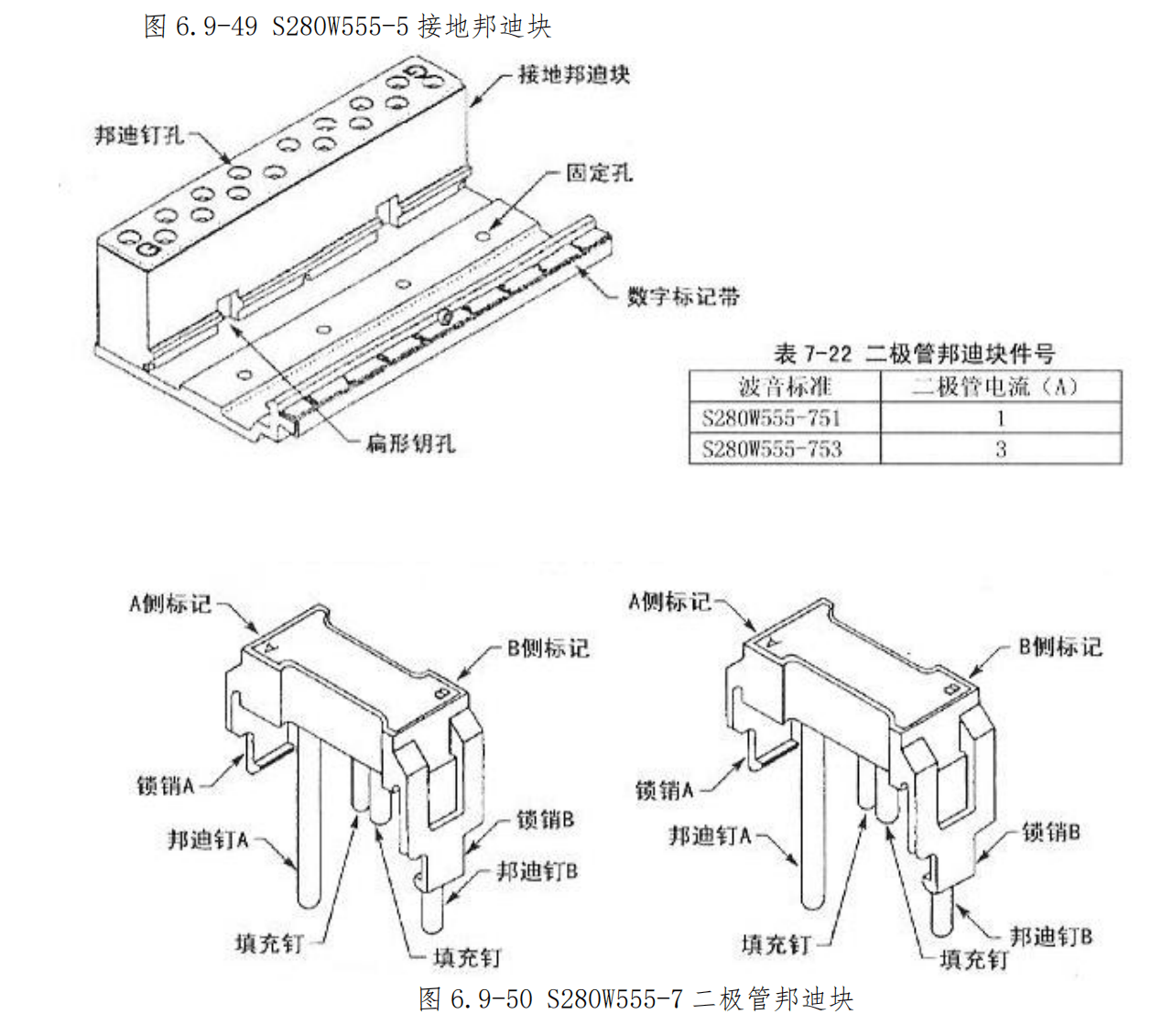

图片[35]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

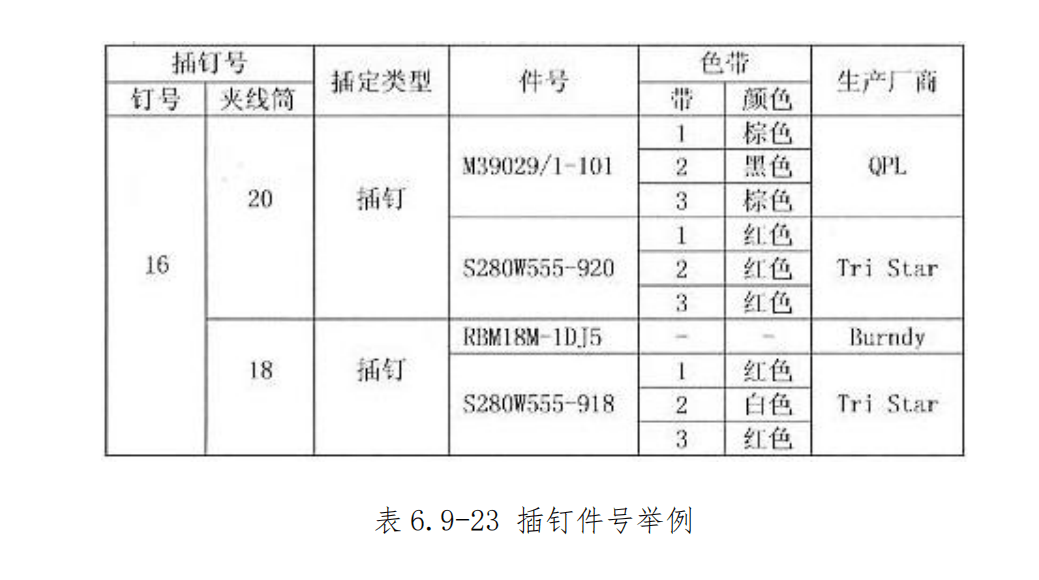

图片[36]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[37]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

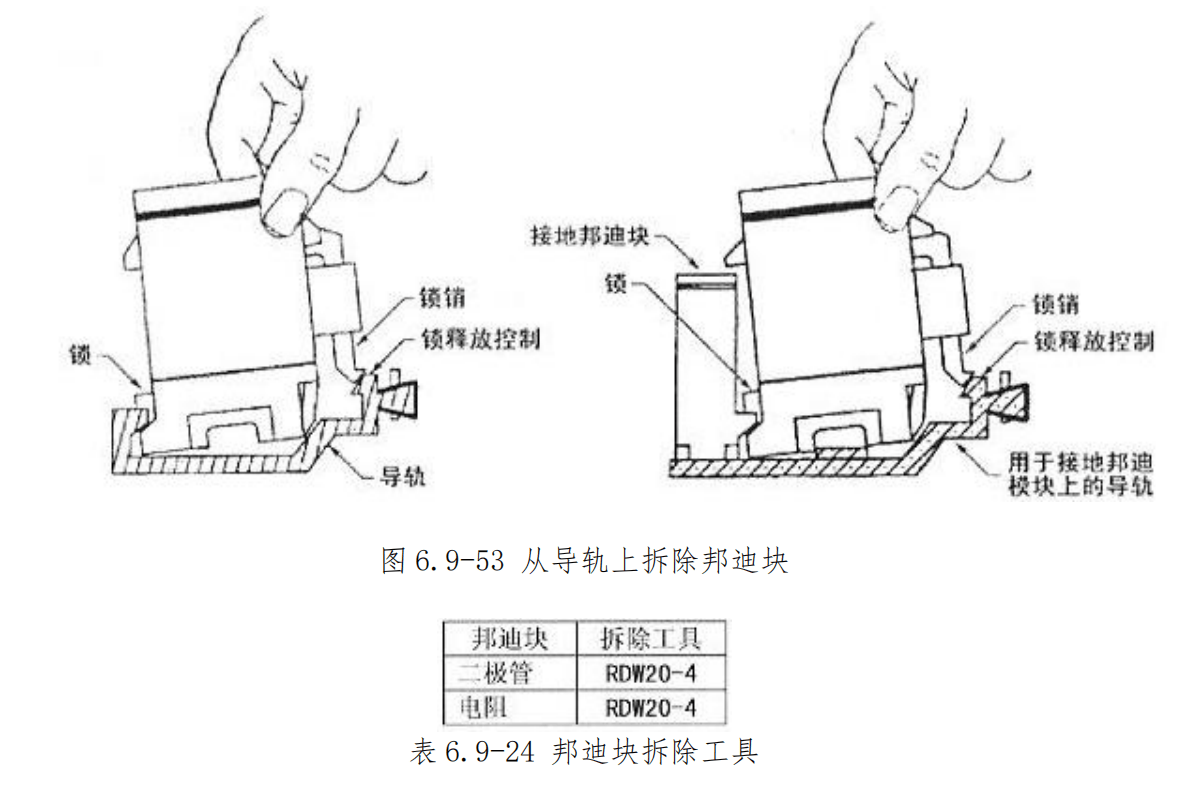

图片[38]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

图片[39]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

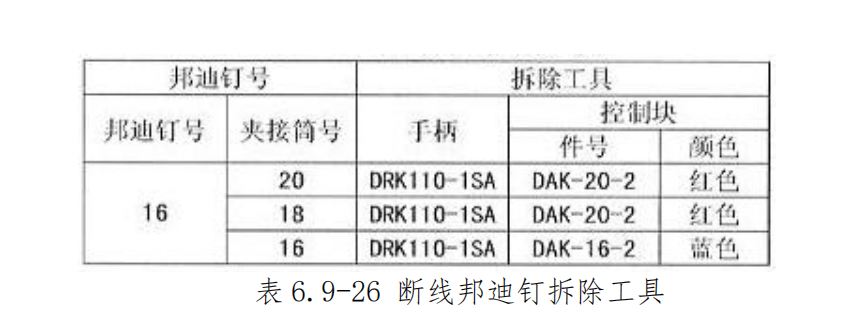

图片[40]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

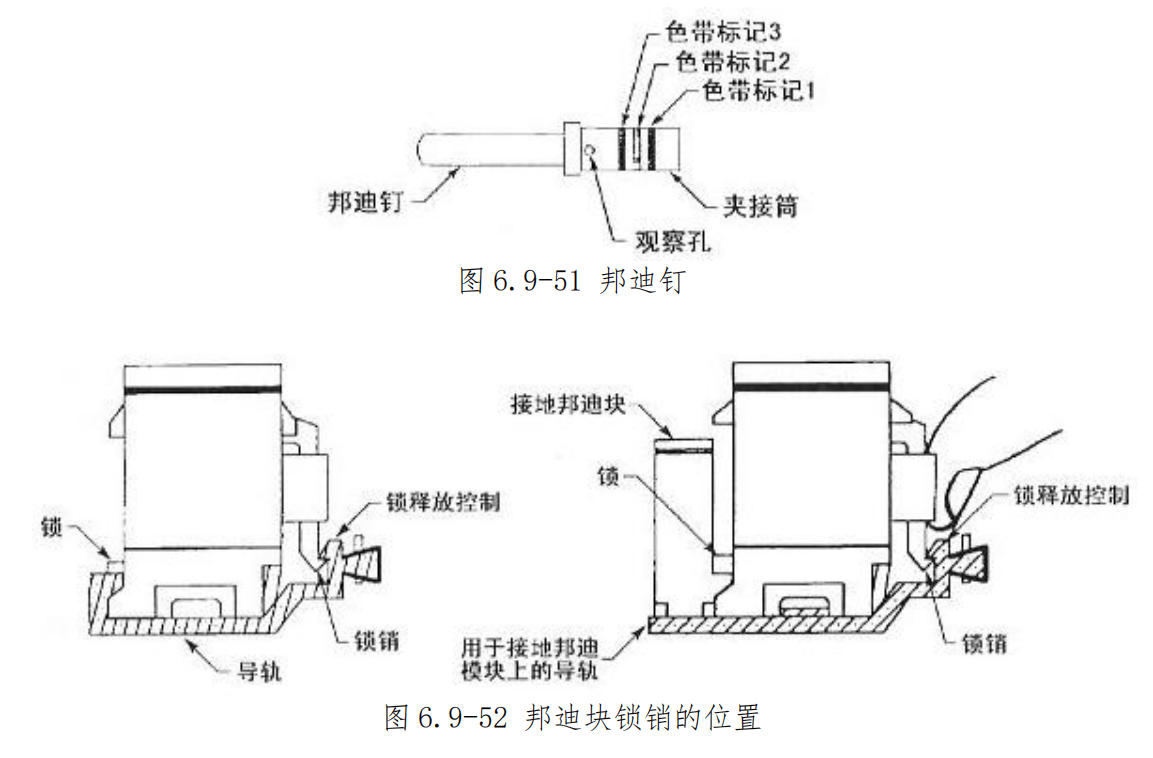

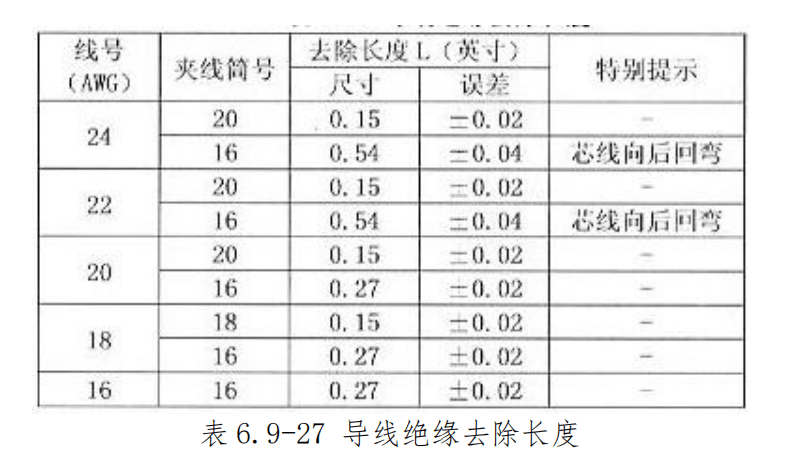

b 邦迪块的装配：

图片[41]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

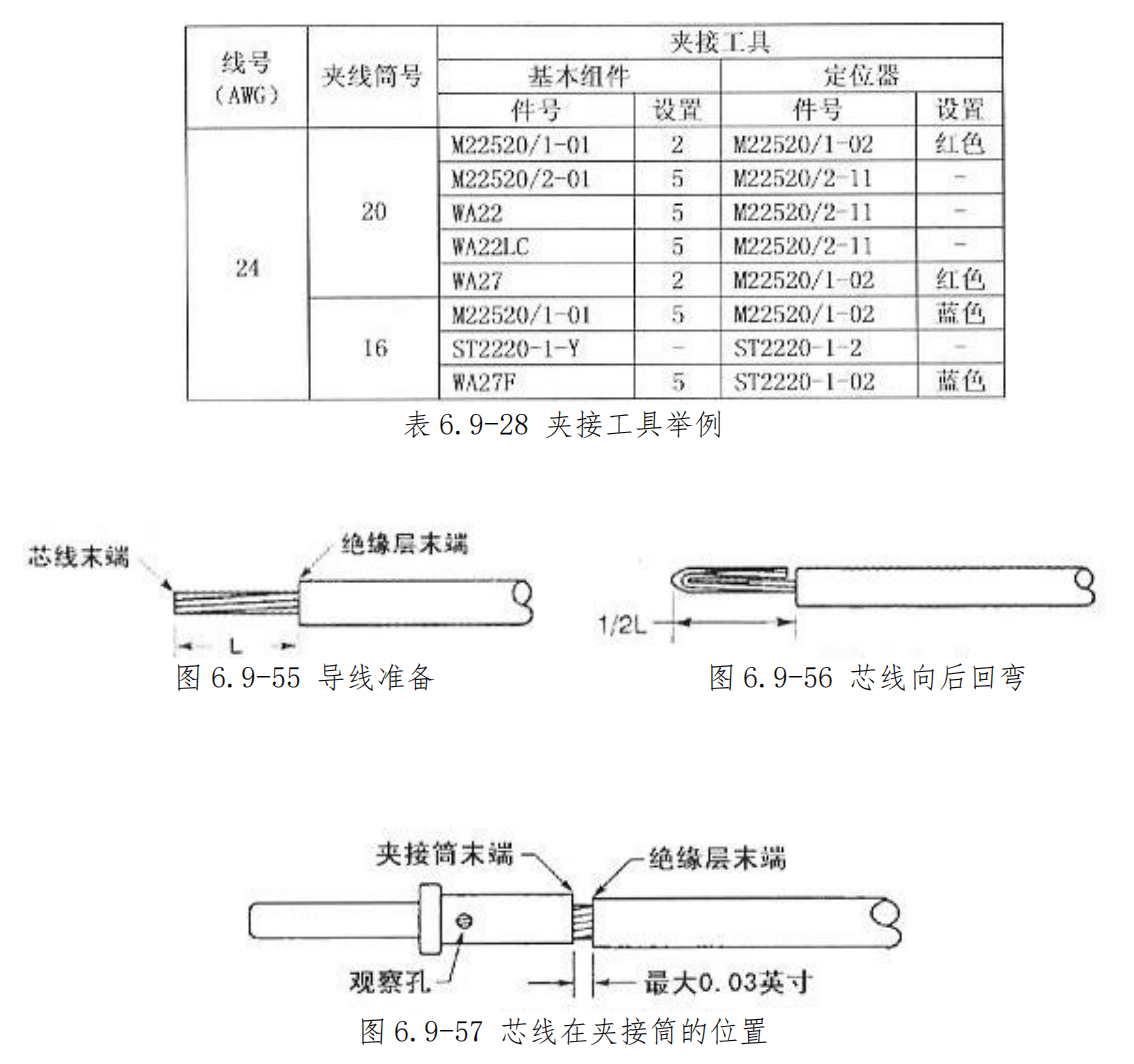

图片[42]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

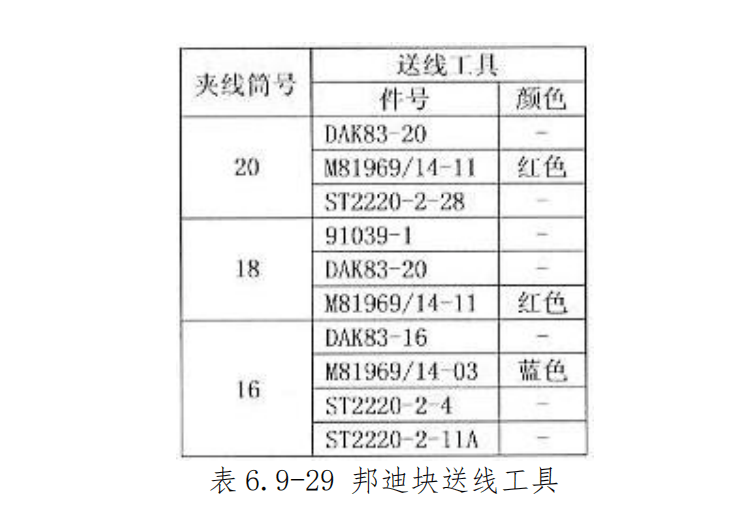

图片[43]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

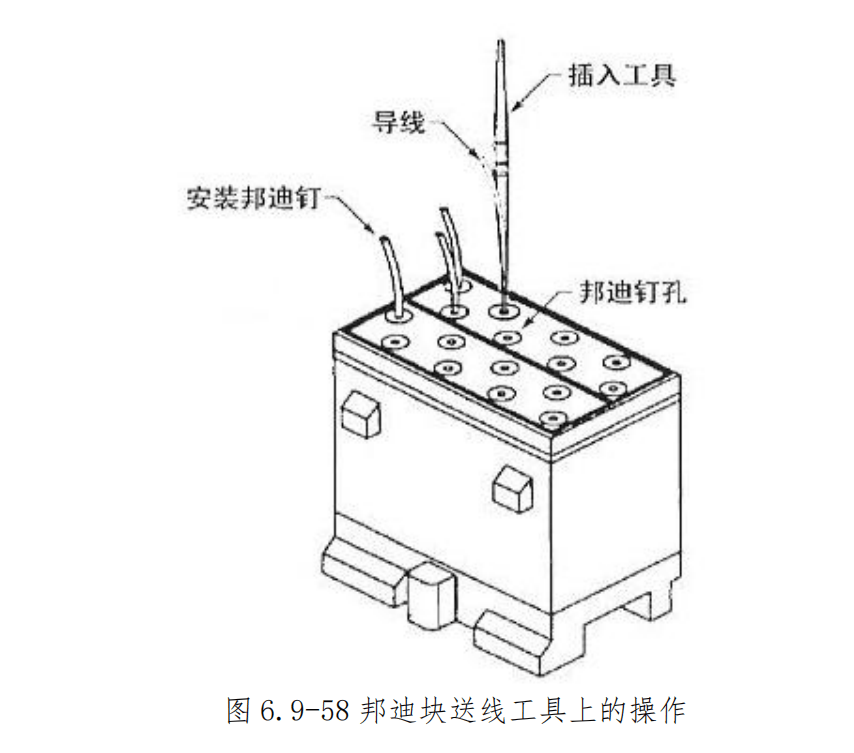

图片[44]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

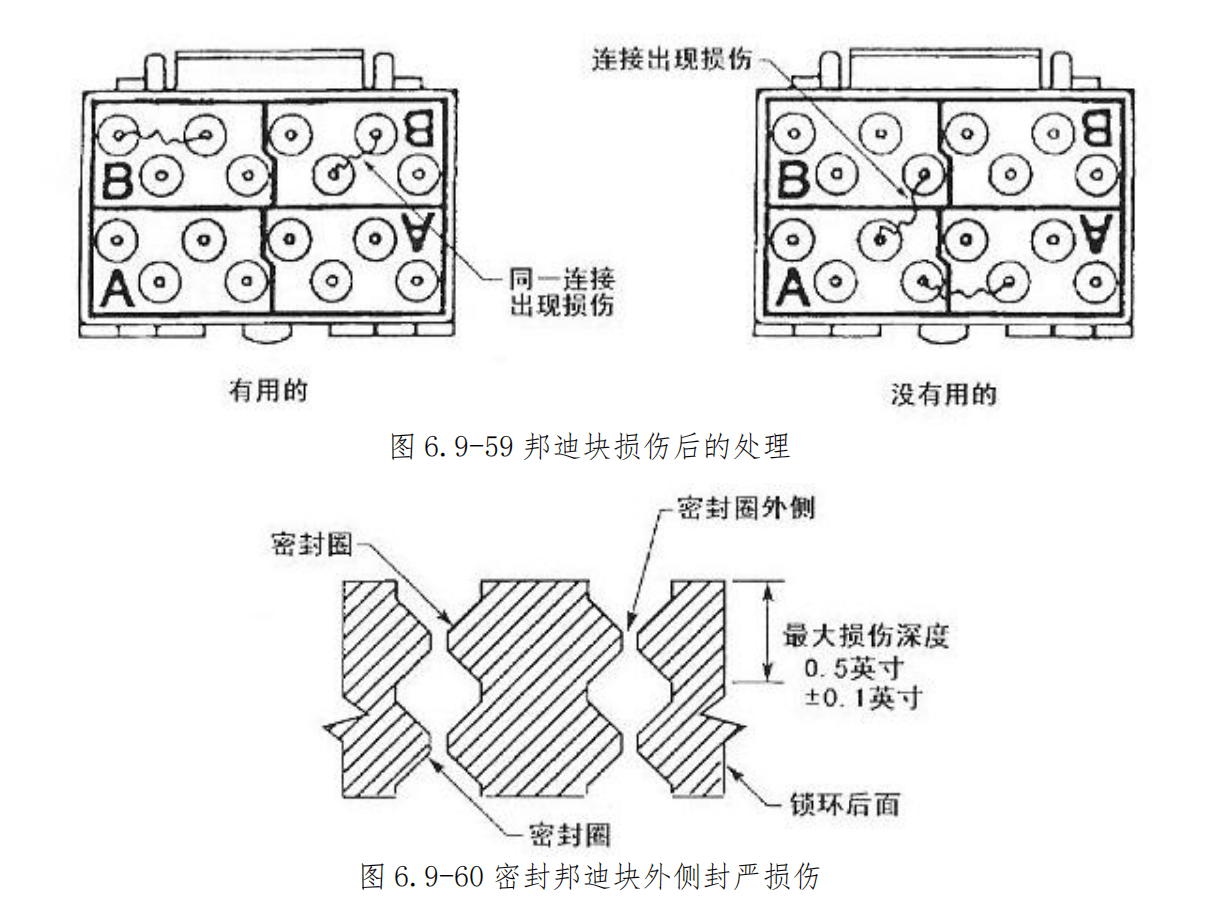

图片[45]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

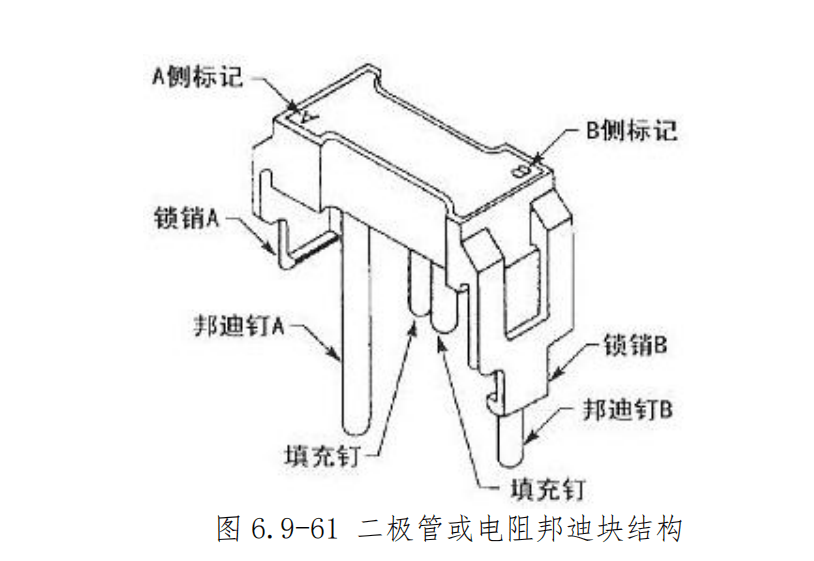

图片[46]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺

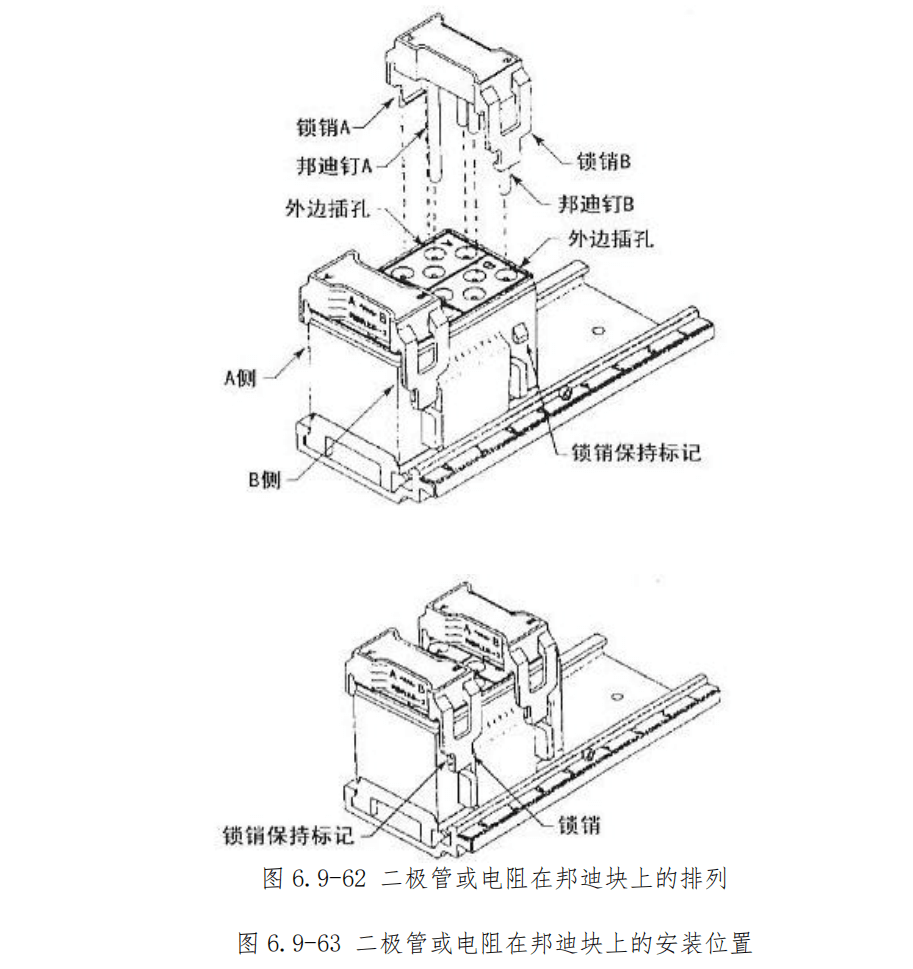

图片[47]-航空邦迪块（接地模块）拆装指南 | 邦迪钉夹接与施工工艺
