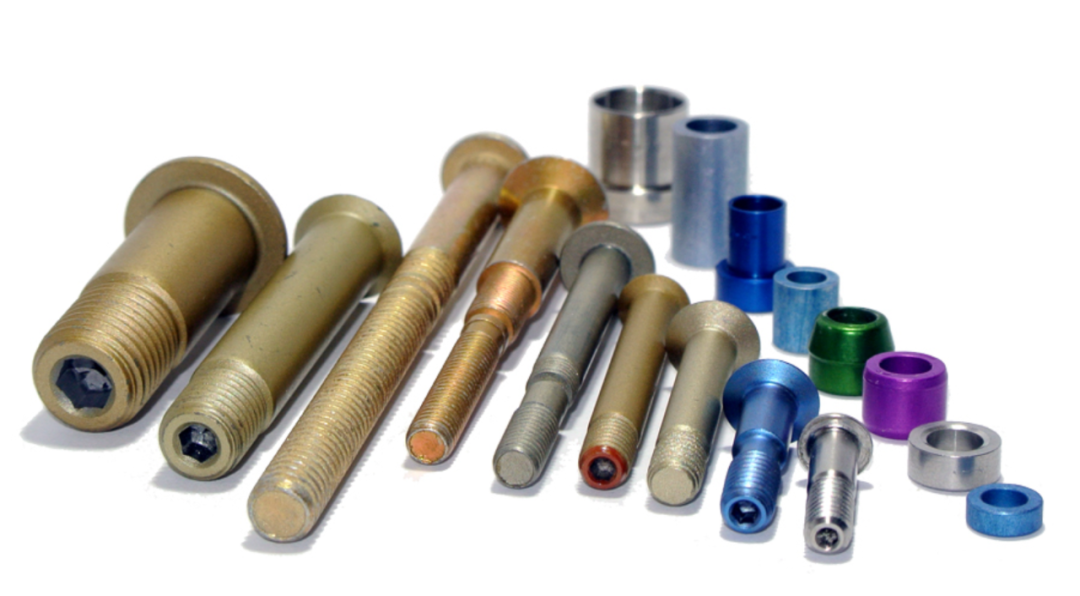

bolt、screw、nut、washer……

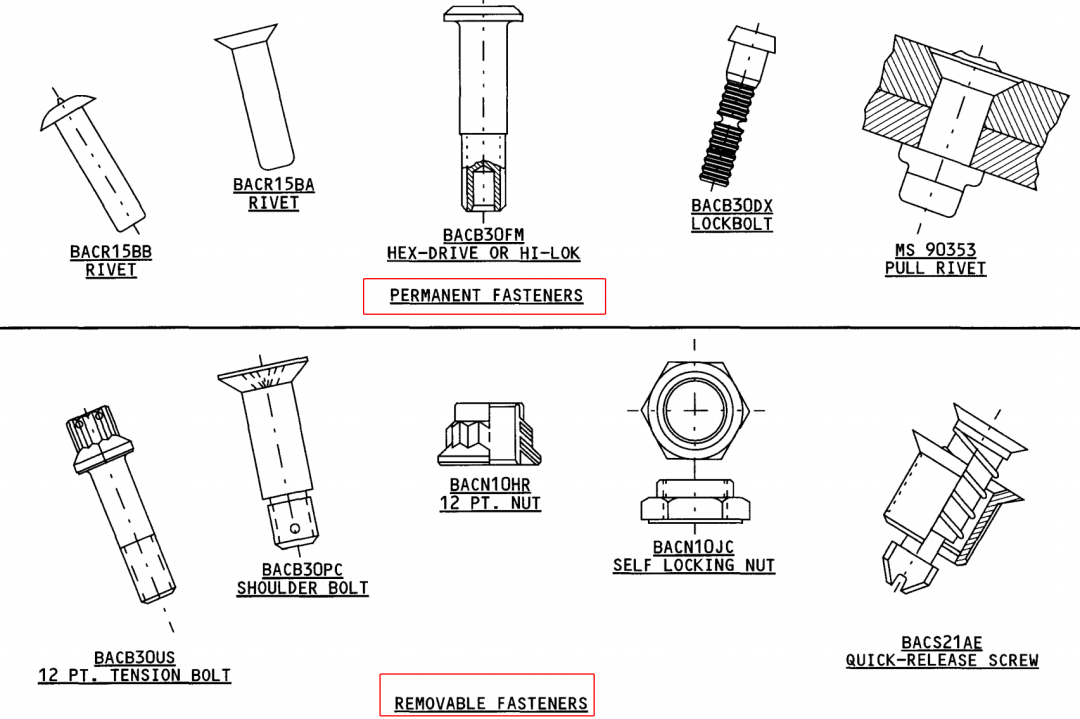

紧固件分类：永久型和可拆卸型

永久型紧固件在从飞机上拆除时需要破坏其部分或全部结构，例如铆钉、锁螺栓或高锁螺栓。可拆卸型紧固件则包括疲劳螺栓或结构螺栓。

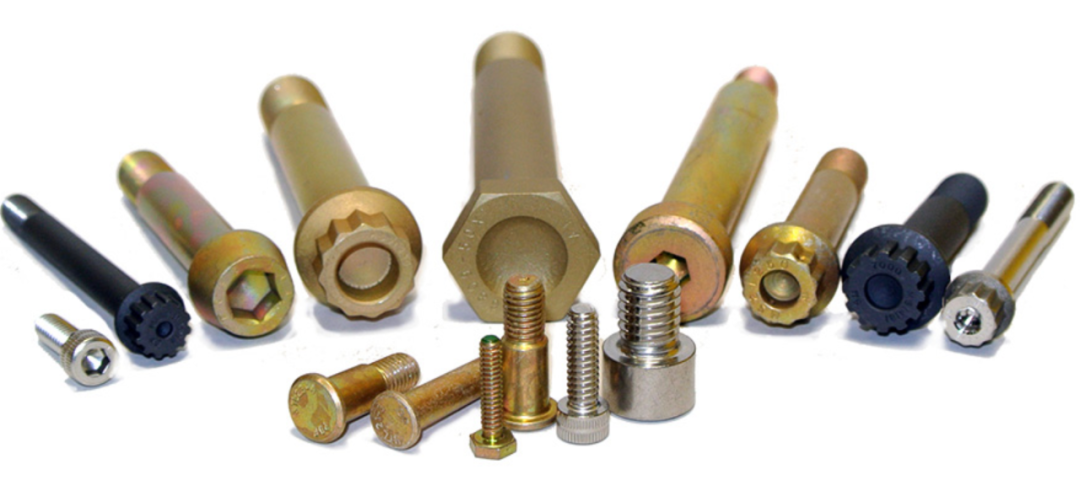

1. Bolt（螺栓／结构螺栓／Hi-Lok 主体）

1.1 波音常用前缀

BACB30…

BACB30 被定义为 “Bolts, Lockbolts or Hi Loks”（螺栓、锁钉、Hi-Lok 类高强度连接件）。 换句话说：BACB30 不是随便一个螺栓，而是波音结构承力用的主族系列，包含传统承力螺栓、Hi-Lok 样式的高强度紧固件等。

（例如你在飞机结构／机翼梁框肋连接、机身承力接头、起落架附件等高载荷位置，典型就是 BACB30 系列或其等效 NAS 紧固件。）

1.2 BACB30 件号结构

典型格式外观类似：

BACB30 + [两位或多位字母组合] + [直径号] + [长度号]

例子：

• • BACB30LU3K6

• • BACB30VF4K8

• • BACB30NR4K7

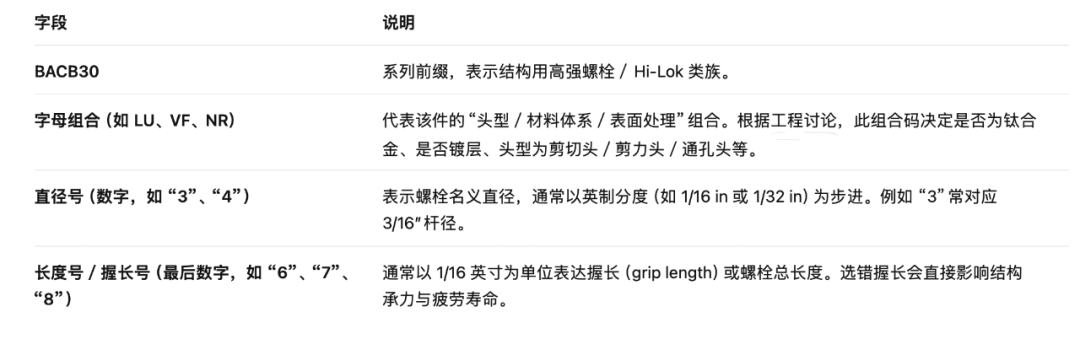

其中各字段解释如下：

2. Collar（套筒／颈套／领环，用于 Hi-Lok/Lockbolt）

2.1 波音常用前缀

BACC30…

 BACC30 为 “Collar”（配合螺栓／Lockbolt 的自锁套筒）。

说明：它与 BACB30 螺栓配套使用：螺栓 + 套筒构成结构连接件。

2.2 基本特性

• • Collar 内部为内螺纹或塑性装置，在安装时提供最终夹紧力并实现自锁。

• • 对 Hi-Lok 类型，collar 达到设定扭矩后自动剪断尾部，防止过拧。

• • 对 Lockbolt 类型，collar 胶胀/压入螺栓沟槽锁紧，而非传统螺纹。

2.3 件号结构

典型样式：BACC30 + [字母组合] + [尺寸号]

例如：BACC30CL3、BACC30CE4。

字段解释：

• • BACC30 = 系列前缀。

• • 字母组合（如 CL、CE）= 材料／锁型／涂层类别。

• • 尺寸号（如 “3”）= 适配螺栓直径号（例如 3/16″）。

**注意：**此件号必须与对应 BACB30 螺栓系列／尺寸匹配才能达到设计强度要求。

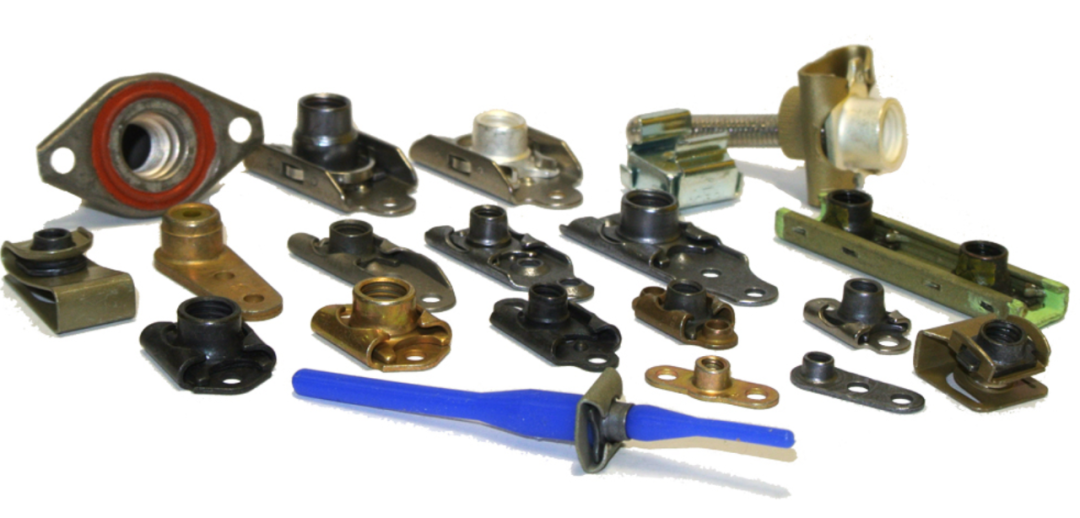

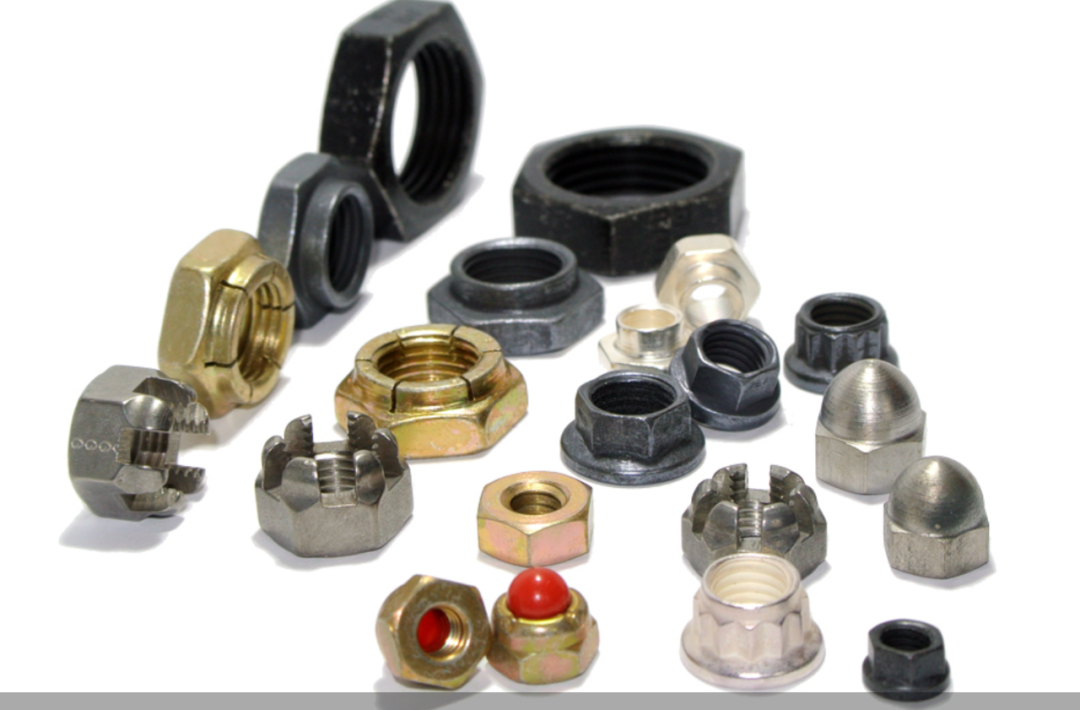

3. Nut 与 Nutplate（螺母／托板）

3.1 波音常用前缀

BACN10…

波音资料中标为 “Nuts and Nutplates”（螺母与螺母板）。

3.2 功能

• • 螺母（Nut）：与螺栓配合，用于可拆卸承力连接。

• • 螺母板（Nutplate）：铆接在结构背面，为检修盖板等提供“盲安装”螺纹点。

3.3 编号规律

典型样式：BACN10 + [字母组合] + [尺寸号]

例如：BACN10JB3、BACN10JC3。

字段说明：

• • BACN10 = 系列；

• • 字母组合（如 JB、JC）= 螺母类型（自锁、12点、耳片、浮动等）；

• • 尺寸号（如 “3”）= 对应螺纹尺寸系列（如  #10 、¼-28 等）。

**说明：**波音并未另设 “nutplate” 独立前缀，nut 与 nutplate 同属 BACN10 家族。

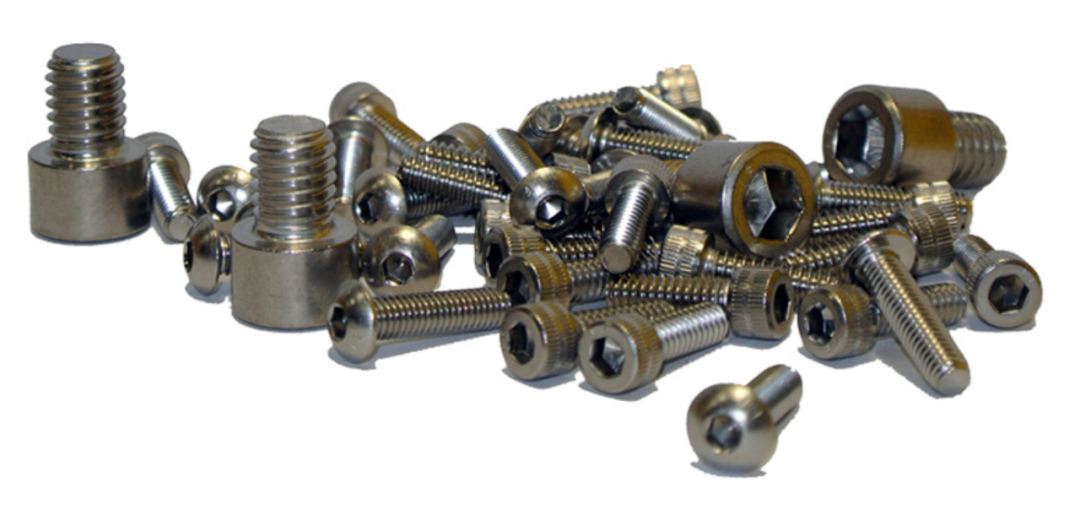

4. Screw（螺钉）

4.1 波音常用前缀

BACS…

波音资料中将 BACS 列为 “Shims or Screw”（垫片或螺钉）。

说明：此系列包含部分螺钉类紧固件，但螺钉还可能采用 AN/MS/NAS 标准件。

4.2 编号结构（以典型格式 BACS12FK3-10）

格式：BACS12 + [字母组合] + [尺寸号]-[长度号]

字段解释：

• • BACS12 = 系列；

• • 字母组合（如 FK、BN、BP）= 头型／驱动类型／材质／涂层；

• • 尺寸号（如 “3”）= 螺纹号或直径系列；

• • 长度号（如 “10”）= 以 1/16″ 为基准的长度码。

**说明：**选择螺钉时需确认头型（十字、内六角）、材质、长度、涂层符合结构要求，而不仅看件号。

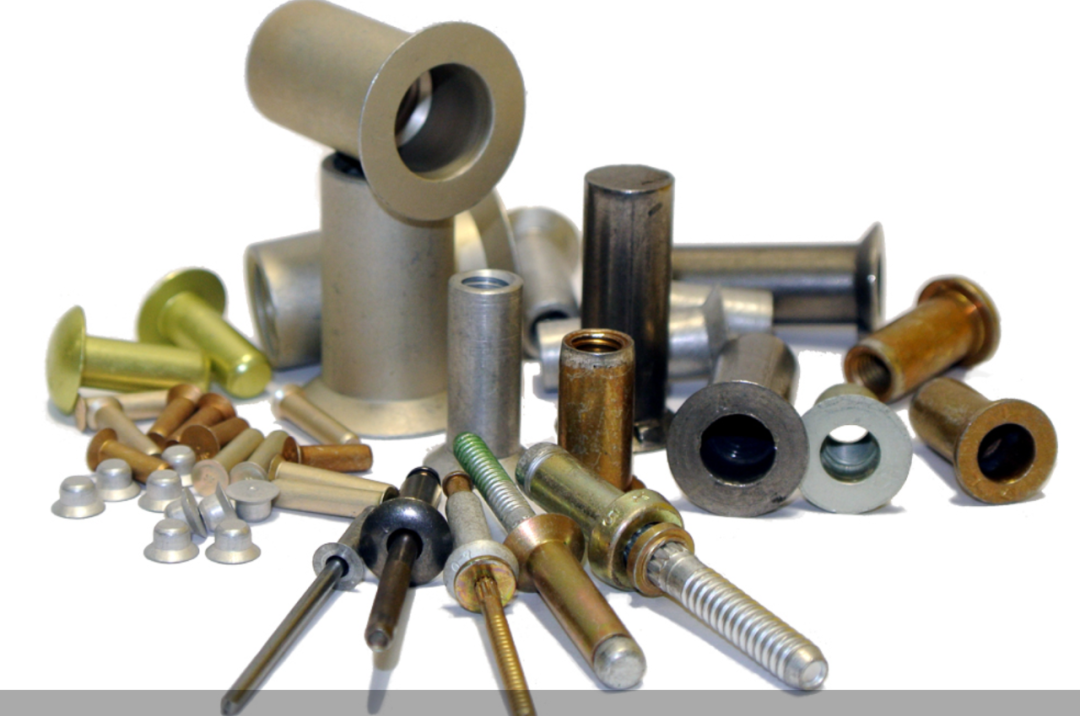

5. Rivet（铆钉）

5.1 波音常用前缀

BACR15…

培训资料中列为 Rivets（铆钉）系列。

5.2 编号结构（示例：BACR15BA5AD5）

格式：BACR15 + [两位字母] + [直径号] + [材料代号] + [长度号]

字段说明：

• • BACR15 = 系列；

• • 两位字母（如 BA、BB、CE、FV）= 头型/用途（通用头/埋头/Briles型/剪切头等）；

• • 直径号（如 “5”）= 5/32″ 杆径约值；

• • 材料代号（如 “AD”）= 铝合金2117-T系（典型）；

• • 长度号（如 “5”）= 以 1/16″ 表示的长度。

**注意：**铆钉系列常牵涉材料（如 2024、7050、Monel、不锈钢）与存储条件。训练资料指出：2024 铝合金铆钉必须冷藏并在 15 分钟内安装。

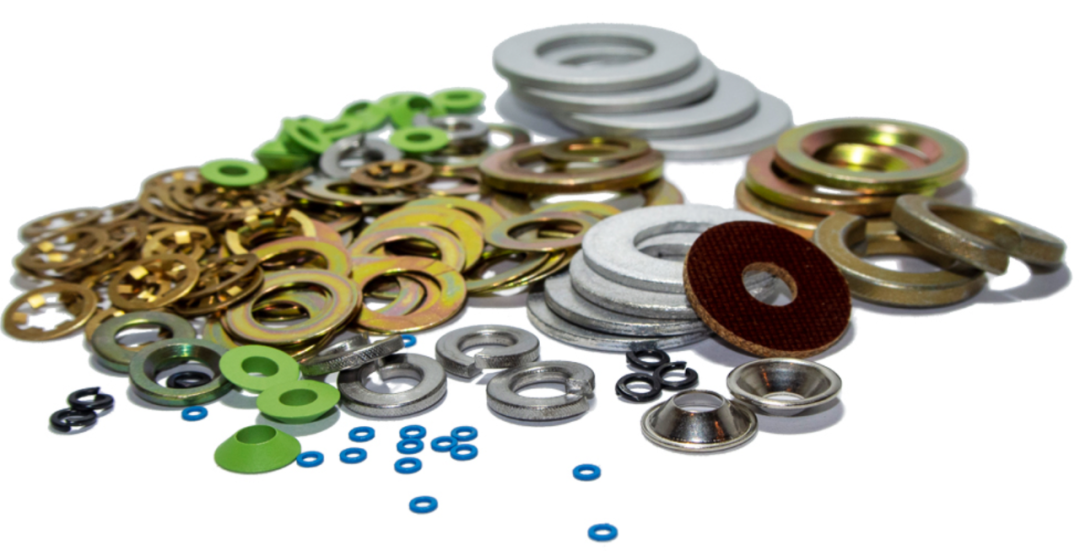

6. Washer（垫圈）

6.1 波音常用前缀

BACW…

培训资料列为 Washers 系列。

6.2 编号结构（以 “BACW10BP3” 为例）

格式：BACW + [子族号] + [字母组合] + [尺寸号]

字段解释：

• • BACW = 系列；

• • 10 = 垫圈子族号（区分平垫、阶梯垫、偏心垫）；

• • 字母组合（如 BP、BN）= 垫圈类型 + 材质/涂层；

• • 尺寸号（如 “3”）= 适配螺栓/螺钉直径号（如 3/16″、 #10  等）。

用途说明：

• • 控制承力分布、防止压伤；

• • 螺母侧可能叠两片，螺栓头下通常一片。

• • 对于防腐／电隔离结构，垫圈材质和涂层尤其重要。
