内径百分表的使用方法

内径百分表的使用方法

内径百分表是一种精密测量工具，主要用于测量孔径、内尺寸或者两平行面间的距离，广泛应用于机械加工、汽车维修等行业，主要用于测量孔径、气缸、轴承座等内尺寸的直径、圆度误差、圆柱度误差以及零件的磨损程度。它的构造结合了百分表的精确读数机制与特制的测量探头和伸缩杆，能够深入孔洞内部进行高精度的尺寸检测。

  01 内径百分表结构及测量原理

内径百分表通常包括以下几个关键组成部分：

●百分表：作为核心部件，用来显示测量结果，精度可达0.01毫米或更精细。

●表杆与接杆：可伸缩的杆件，根据被测孔径大小选择不同长度的接杆以适应不同测量需求。

●活动测头：位于内径百分表前端，接触被测表面，随孔径变化而移动，将线性位移转化为百分表指针的转动。

●定位装置：如护桥，用于固定测头的位置，确保测量的准确性。

●锁紧螺丝：用于固定百分表和接杆的位置，防止测量过程中滑动。

测量原理

   内径百分表是将测头的直线位移变为指针的角位移的计量器具。用比较测量法完成测量，用于不同孔径的尺寸及其形状误差的测量。

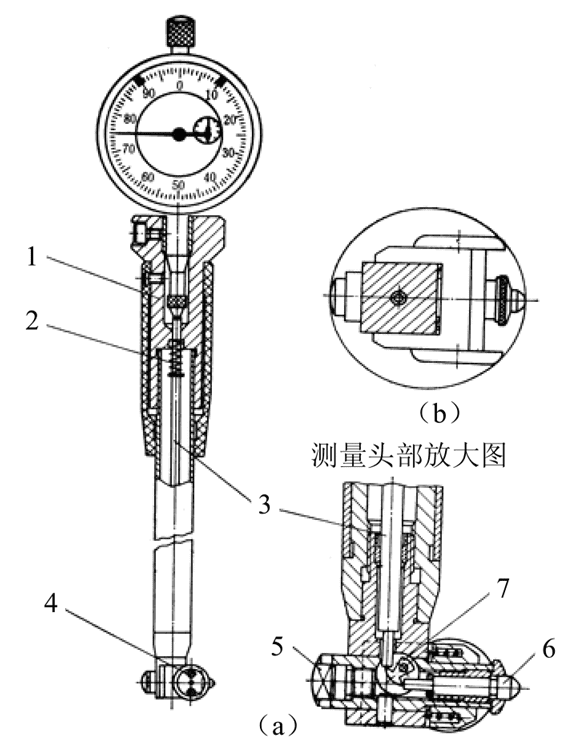

内径百分表结构原理

  02 常见的内径百度表

目前常见的内径百分表有以下几种：

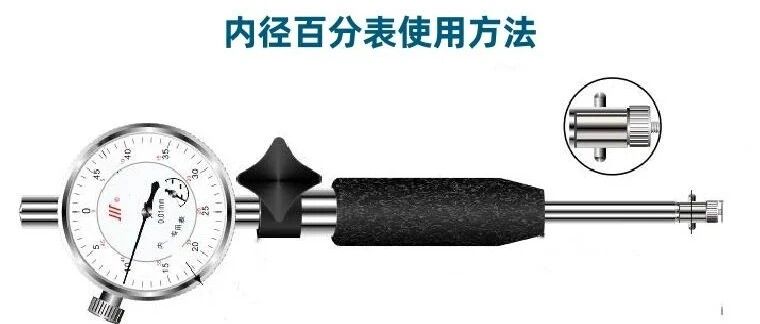

1.常规内径百分表

标准内径百分表

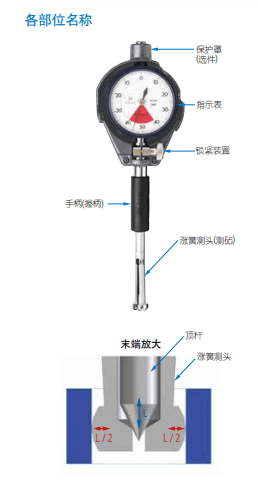

2.小孔径用内径百分表（涨簧式）

小孔径内径百分表（涨簧式）

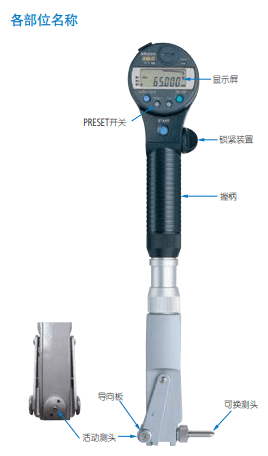

3.数显内径百分表

数显内径百分表

4.其它特殊内径百分表

用于薄板等特殊部位检测

  03 百分表在使用前注意事项

使用前注意事项

1. 1. 请用干布将测头及测砧（测头）擦拭干净。

1. 1. 测量前的准备，检查表的灵敏度，选合适长度的测量柱等。

1. 1. 把百分表插入量表直管轴孔中，缓慢让百分表测头接触表杆，压表量一般取0.15～0.3mm左右。

4.开始测量之前，务必进行基准点调整。

注：使用前确认基准0点非常重要，每次使用前都要确认、校准0点。

使用千分尺校对

①根据被测尺寸公差的情况,先选择一个千分尺。

②把千分尺调整到被测值名义尺寸并锁紧.

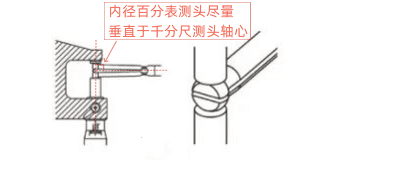

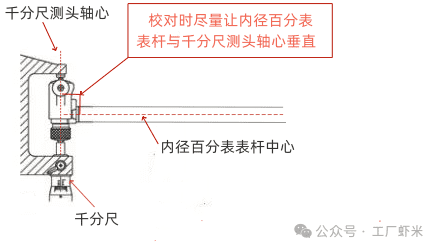

③一手握内径百分表,一手握千分尺.将表的测头放在千分尺内进行校准,注意要使百分表的测杆尽量垂直于千分尺测头轴心，如下图.

小孔径内径百分表（涨簧式）用千分尺校准（基准对0）

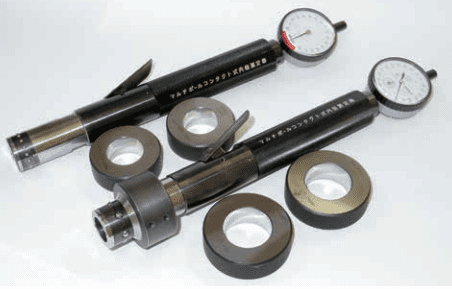

使用环规校准

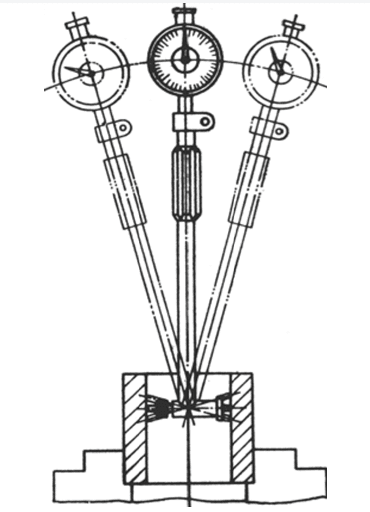

注：校对时，摆动内径百分表，反复几次找到轴向的最小尺寸（转折点）来设置为基准0点 。

  04 内径百分表在使用中注意事项

①将内径表放人被测物体时，先将护桥放入孔内，再将可换测头侧的顺序插人。

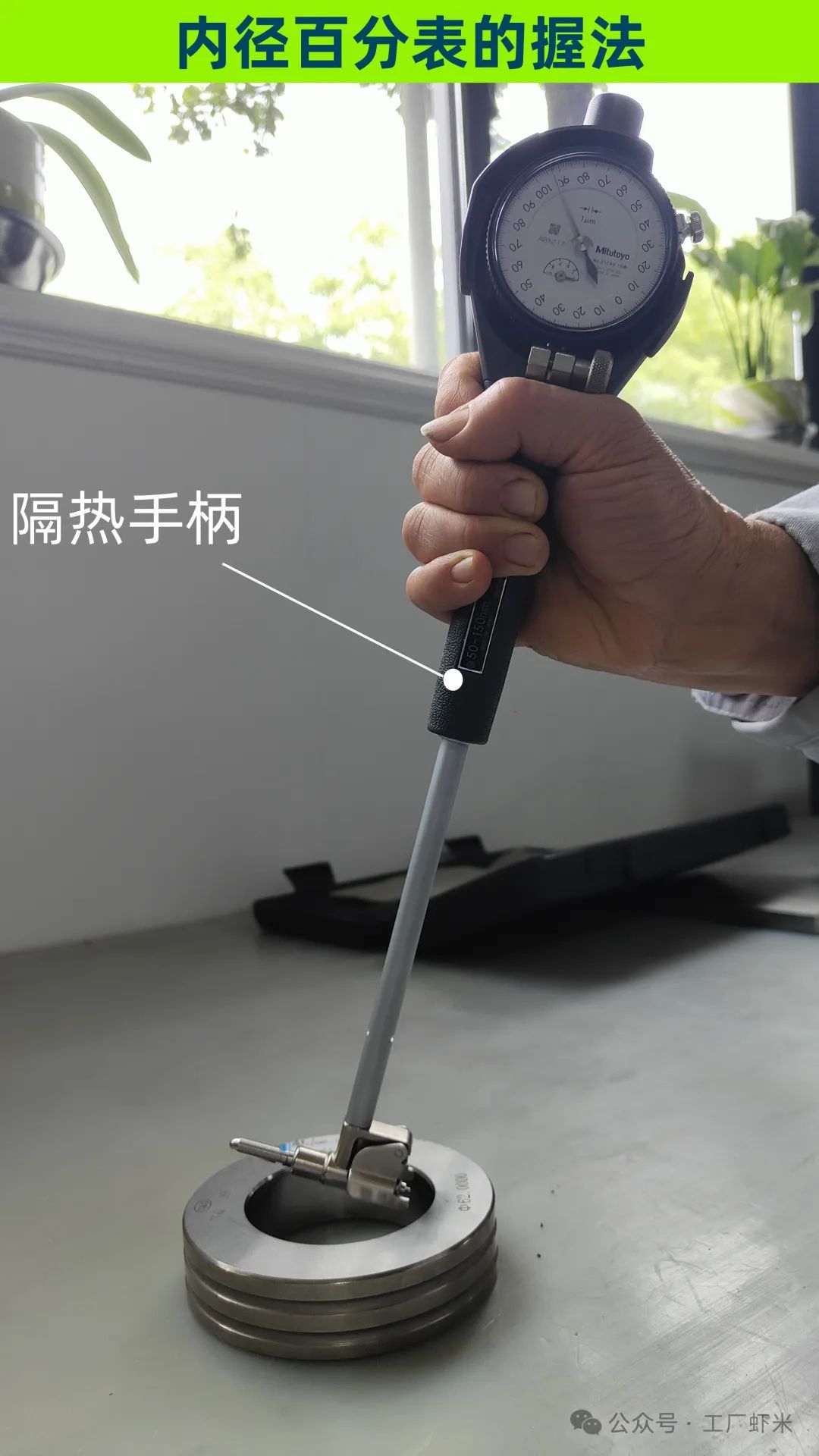

②检测时，手握内径百分表的隔热手柄，以防手温度对检测精度的影响。

精密测量,环境温度,测量人员手温、手握位置表杆的位置都可能有影响,因此um级零件的精密测量，避免温度对测量的影响，提前半小时将被测零件,内径百分表、校对环规等放置到同一温度的检测环境内，减少温度差．

③内径百分表测量及读数方法

测量：测量零件时的手法和用环规校对时一致，左右摆动找到最小尺寸。

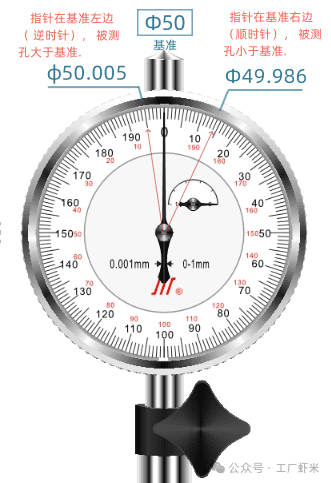

读数：当指针正好在零刻线处，说明被测孔径与标准孔径相等。若指针顺时针方向离开零位，表示被测孔径小于标准环规的孔径；指针逆时针方向离开零位时，表示被测孔径大于标准环规的孔径。

内径百分表（千分表）读数方法

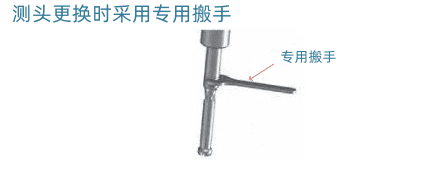

④涨簧式内径百分表更换测头时，需使用专用扳手，以免造成测头损坏，

⑤拆除涨簧测头(测砧)时，尽量拿住螺纹侧，并且是测头不闭合的方向。

⑥长时间使用时，因温度变化等，基准点可能会发生变化，请定期重新确认基准点。

  05 使用后注意事项

1.使用后，确认各部位有无损伤并将整体擦拭干净。在附着有水溶性切削油等场所使用后，应擦干水分，涂抹防锈油防锈。

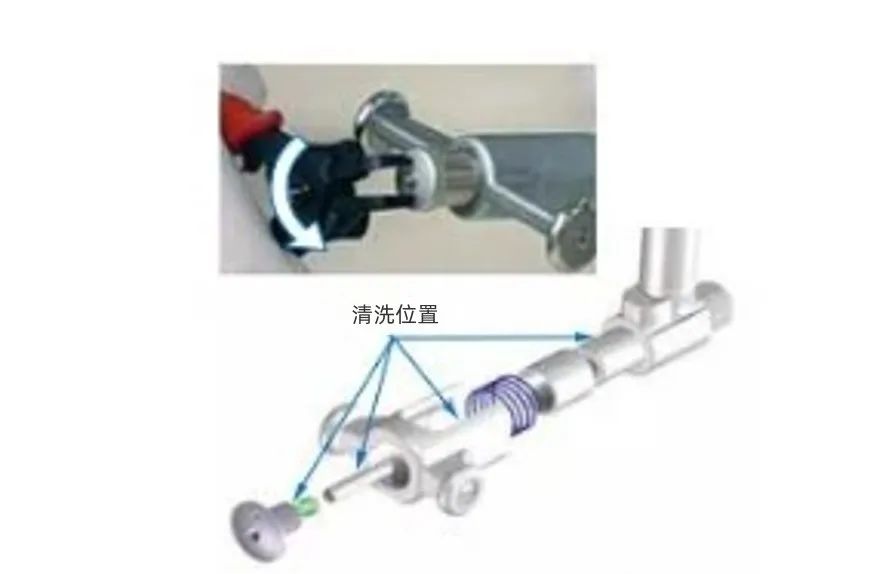

2.活动测头的内部或滑动部位附着有污渍时，请仅将头部浸人酒精等中，使用卡环钳 拆卸，清洗内部， 清洗干净后，充分干燥，务必在活动测头和活动杆上涂上一层薄薄的润滑油。

3.将百分表及相关组件放入专用的盒子里，尽量避免长期存放在在高温高湿、多尘埃及多油污的场所。

参考资料：mitutoyo《精密量仪.量具小知识》；
