深度尺的读数及使用方法

深度游标尺是一种专用于测量凹槽、孔洞、盲孔深度以及阶梯形工件等内部尺寸的测量工具。

  01 深度尺的结构原理

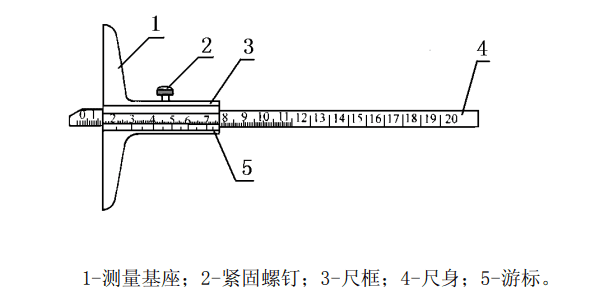

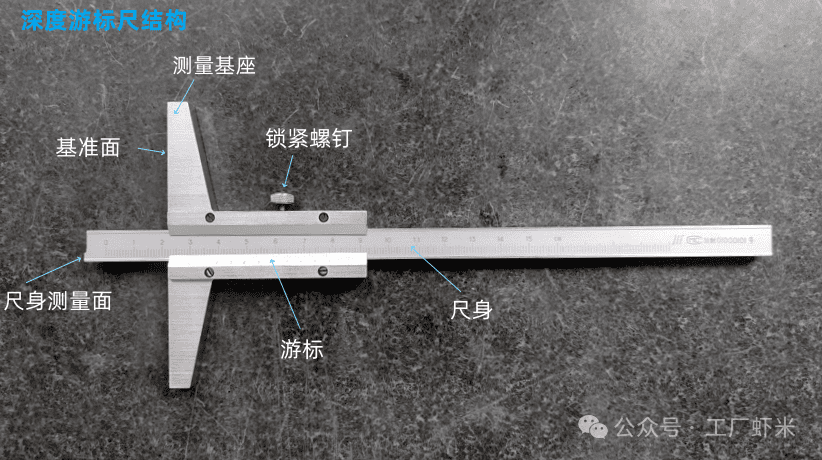

深度游标尺结构如下图所示，，它的结构特点是尺框3的两个量爪连成一起成为一个带游标测量基座1 ，基座的端面和尺身4的端面就是它的两个测量面。如测量内孔深度时应把基座的端面紧靠在被测孔的端面上，使尺身与被测孔的中心线平行，伸入尺身，则尺身端面至基座端面之间的距离，就是被测零件的深度尺寸。

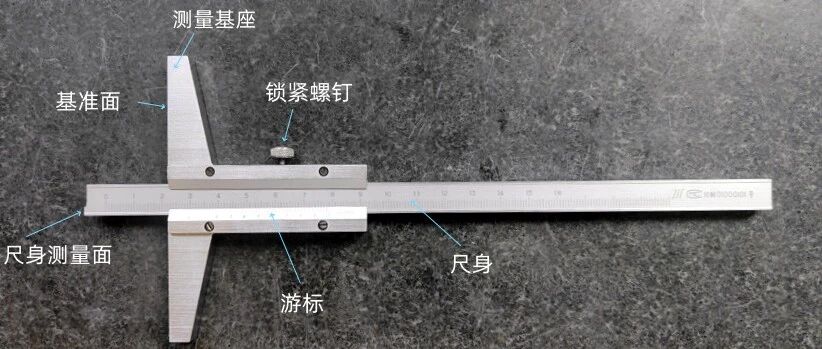

深度尺的结构

  02 深度尺的种类

目前常见的深度尺有以下两种种：

1.深度游标尺

标准深度游标尺

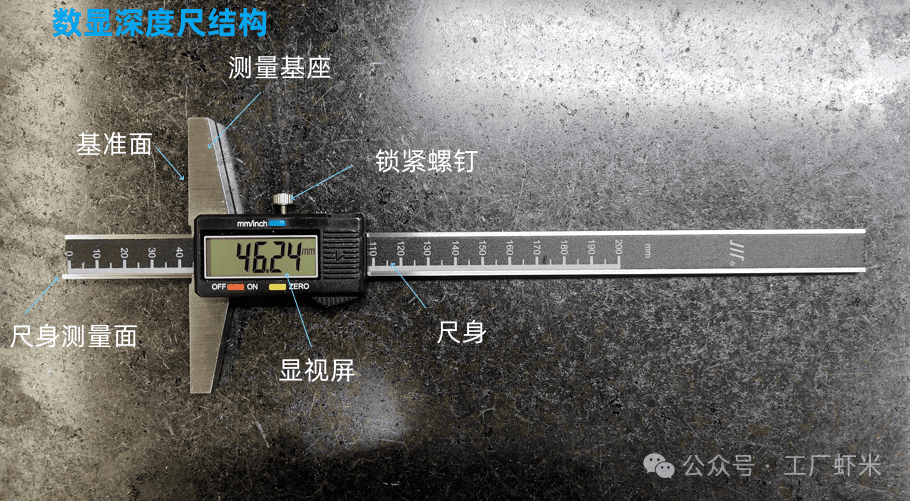

2.数显深度尺

数显深度尺

  03 深度尺的常见用法

深度尺可用于端面距离、轴类零件台阶、小直径内孔深度等测量.

两端面测量

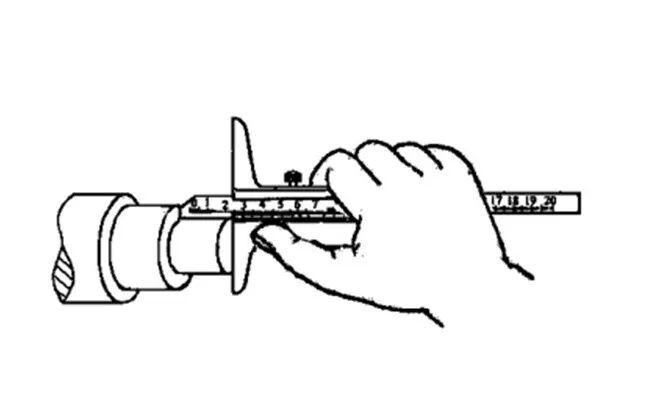

轴类零件台阶测量

台阶高度

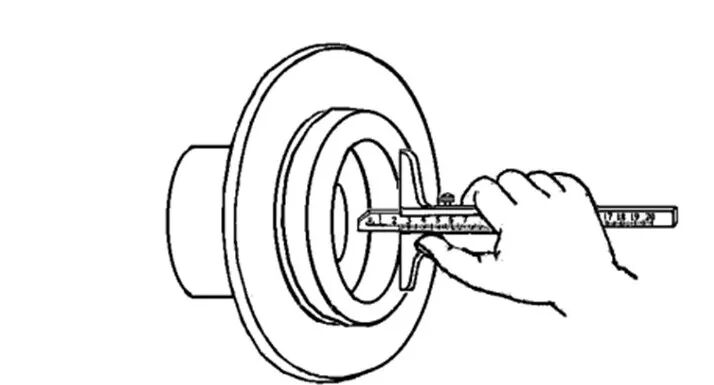

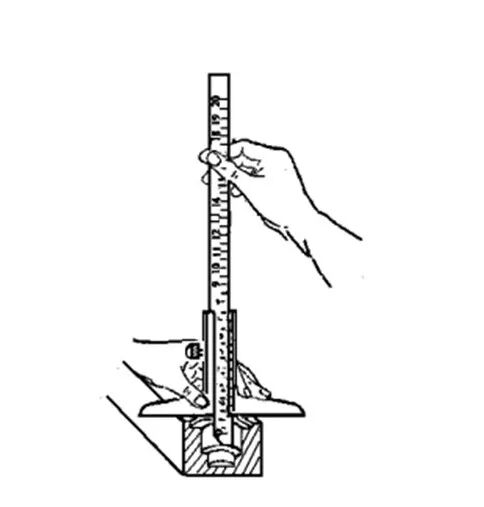

孔的深度（台阶深度）

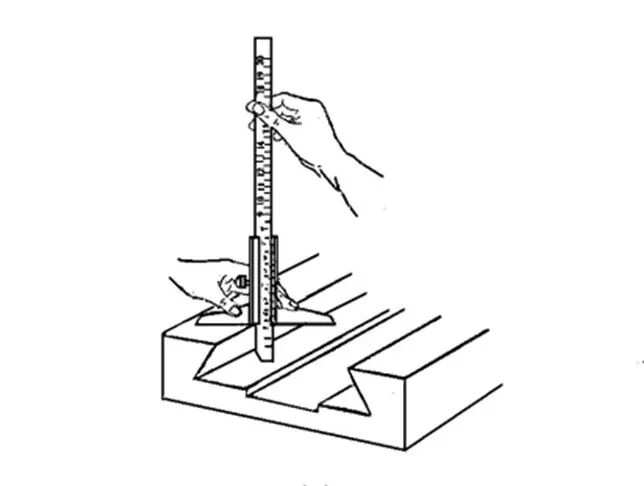

键槽深度测量

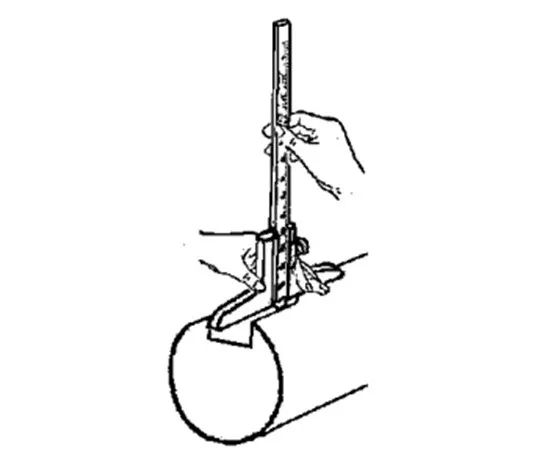

※当基准面是曲线时,测量基座的端面必须放在曲线的最高点上，测量出的深度尺寸才是工件的实际尺寸，否则会出现测量误差。

  04 深度尺寸在使用前注意事项

1.使用少量润滑油擦拭基准端面及滑动部位.全行程来回移动尺框，确认是滑动是否顺畅，有无被卡住等情况.

注意：滑动时不要太快和太用力，否则尺身会从基座中脱落，当尺身从底座脱落时（如下图），确认弹簧片，将尺身插回底座，重新确认零点。

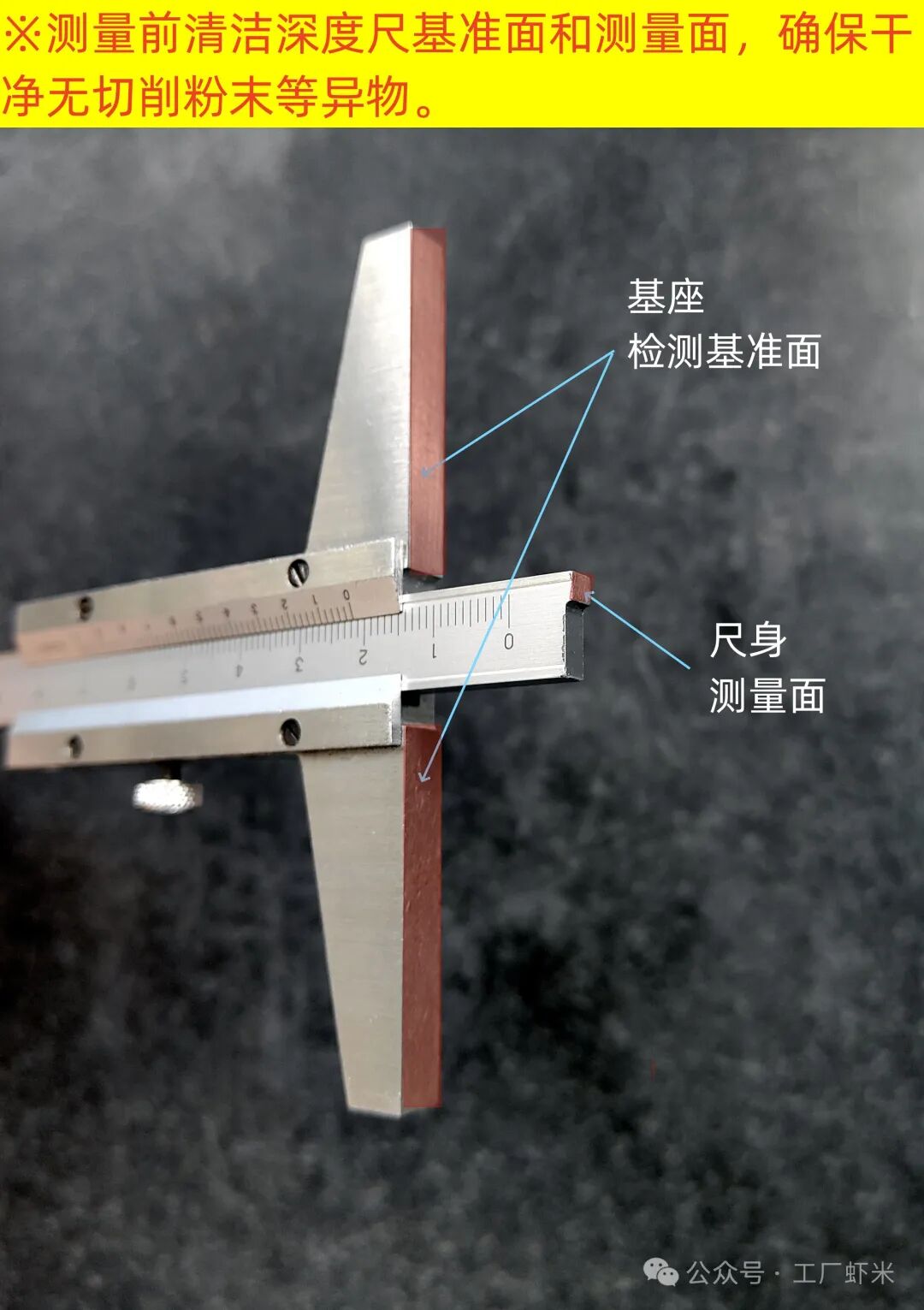

2.清洁深度尺基座检测基准面及尺身测量面（如下图），确保平面清洁干净，无切削粉末等其它异物。

※被检测零件检测基准面及测量面也需要清洁.

清洁深度尺基座检测基准面和尺身测量面

3.做完深度尺与工件检测部位的清洁后，找一个标准平面（如标准平台），将深度尺检测基准面与尺身测量面对齐，查看卡尺刻度基准是否对齐（主尺和副尺寸0点对齐），数显卡尺显示为0（或重置为0点）。

★测量前的基准对0非常重要，是每次检测前必不可少的步骤。

借助平台校准

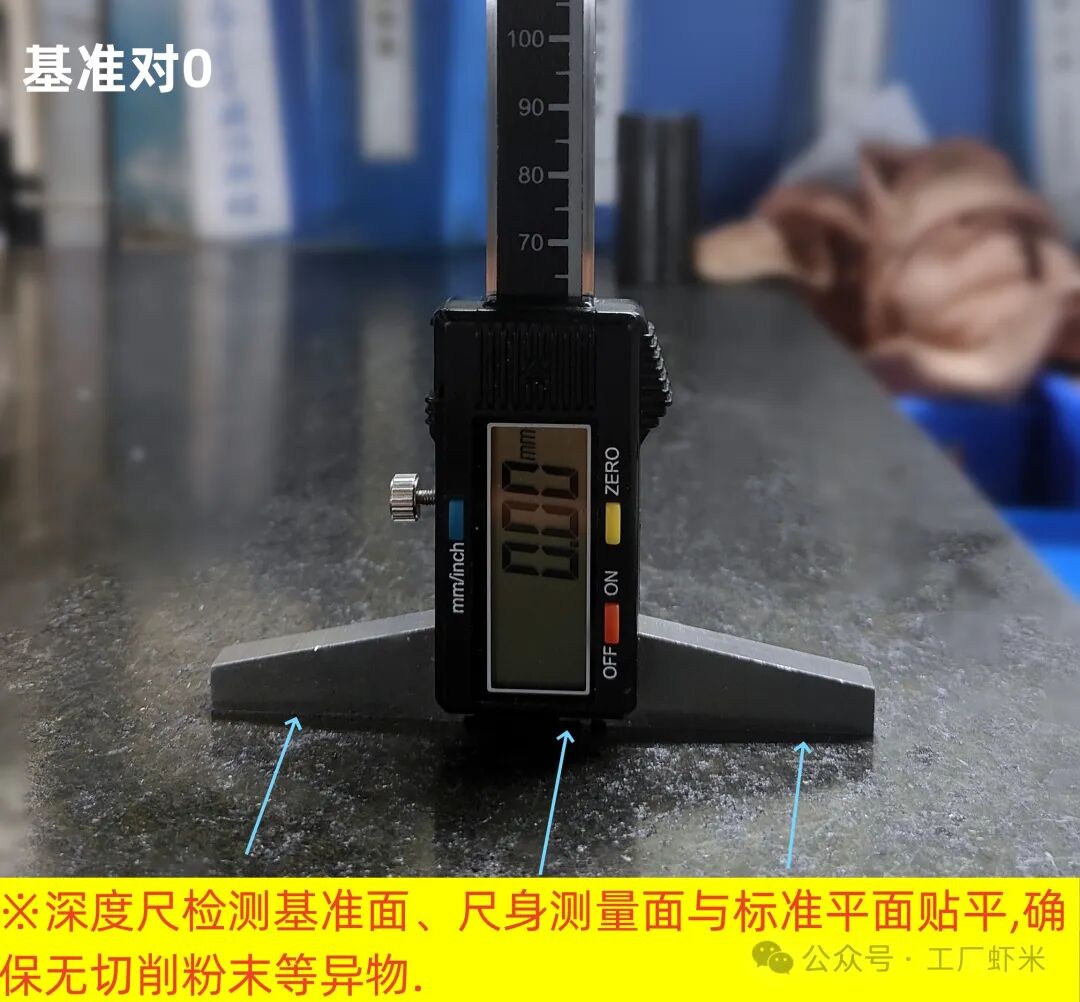

数显深度尺对0

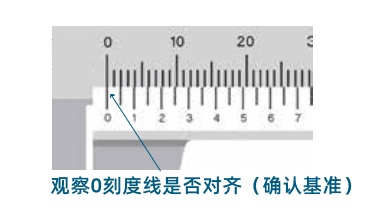

深度游标尺对0

  05 深度尺在使用中注意事项

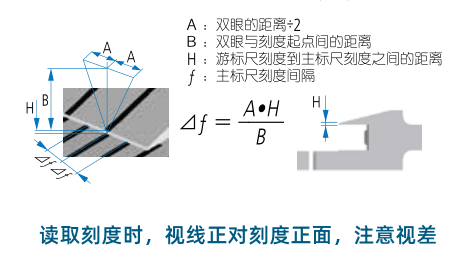

1.读取刻度时，请将视线对准正面，注意视差。

数显卡尺可忽略，直接读取数值。

2.深度游标尺的读法

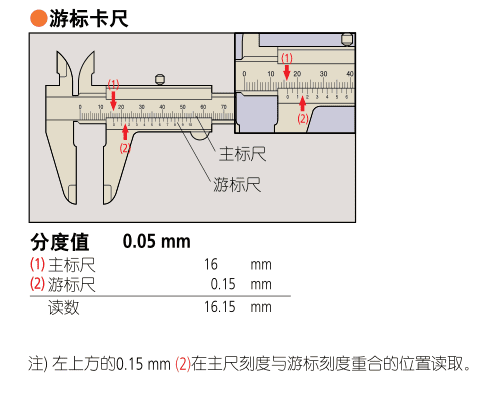

※深度游标尺读法与游标卡尺读法完全一致：

主标尺对齐刻线度取值+游标尺对齐刻度线取值

（参考游标卡尺读法）

数显卡尺读法：直接读取数显数值。

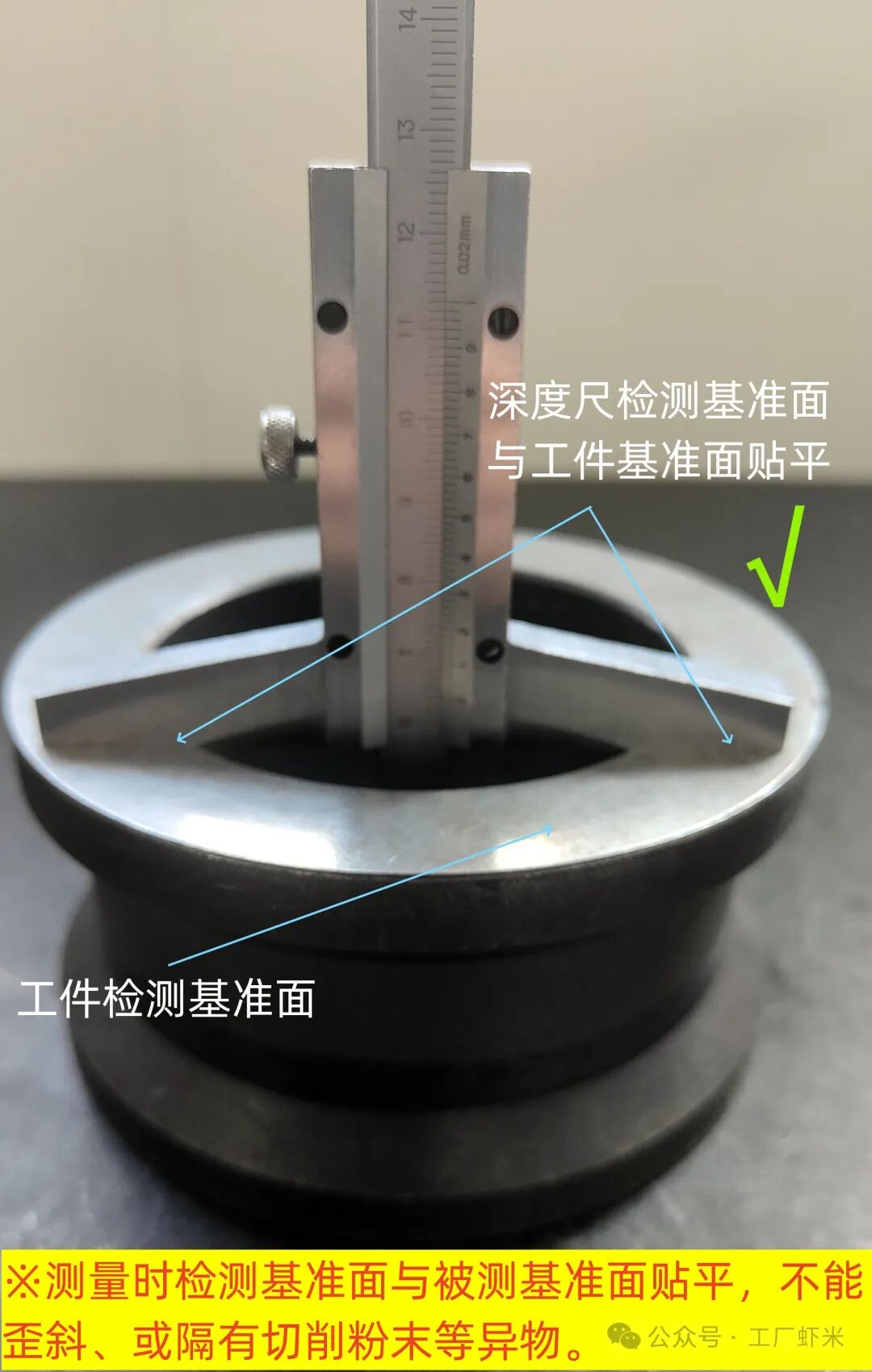

3.测量时深度尺的检测基准面与被测基准面贴平，不能歪斜或隔有切削粉末等异物。

正确测量方法

4.请不要在测量面倾斜的状态下测量，这样会导致测量不准确。

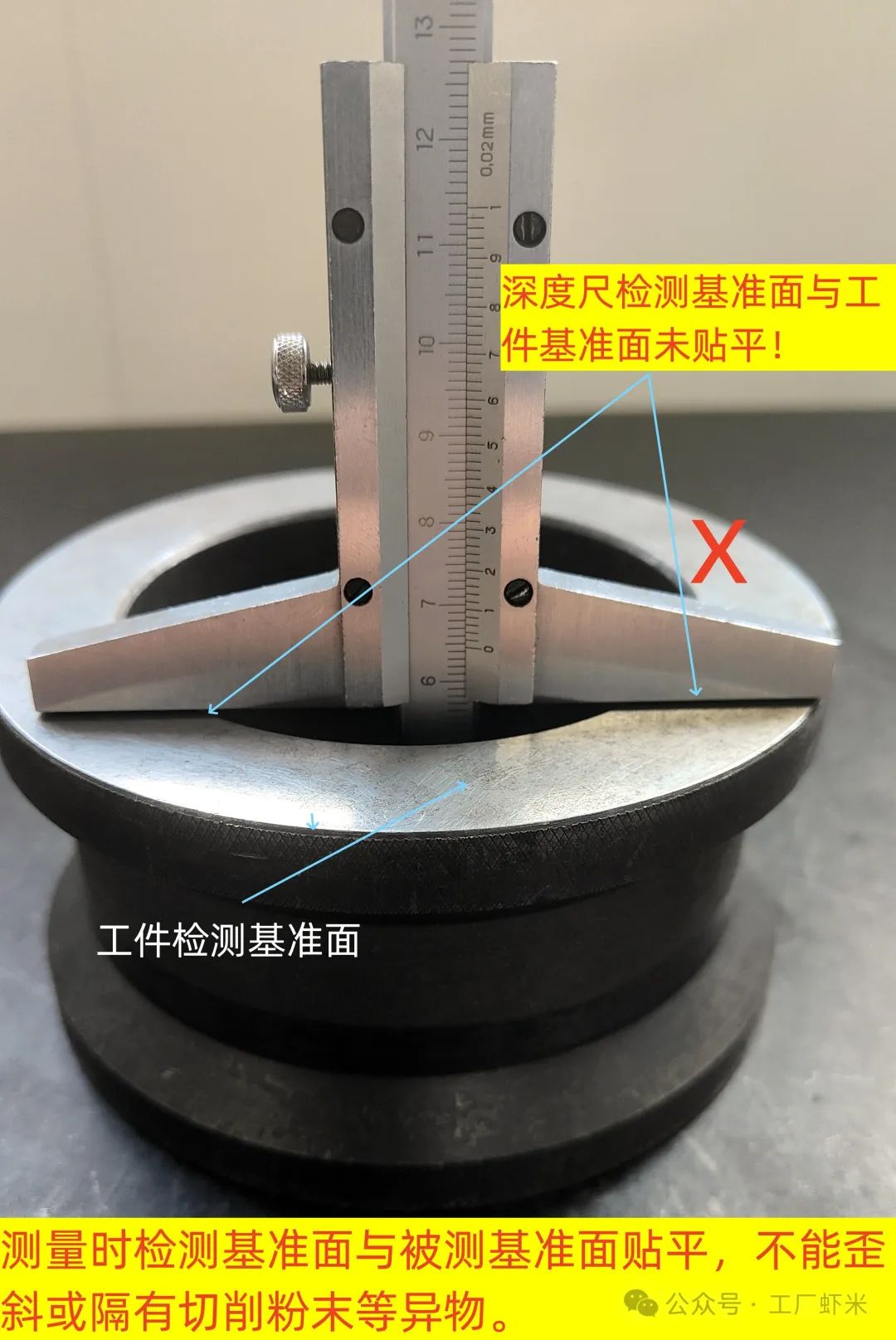

错误测法（未贴平）

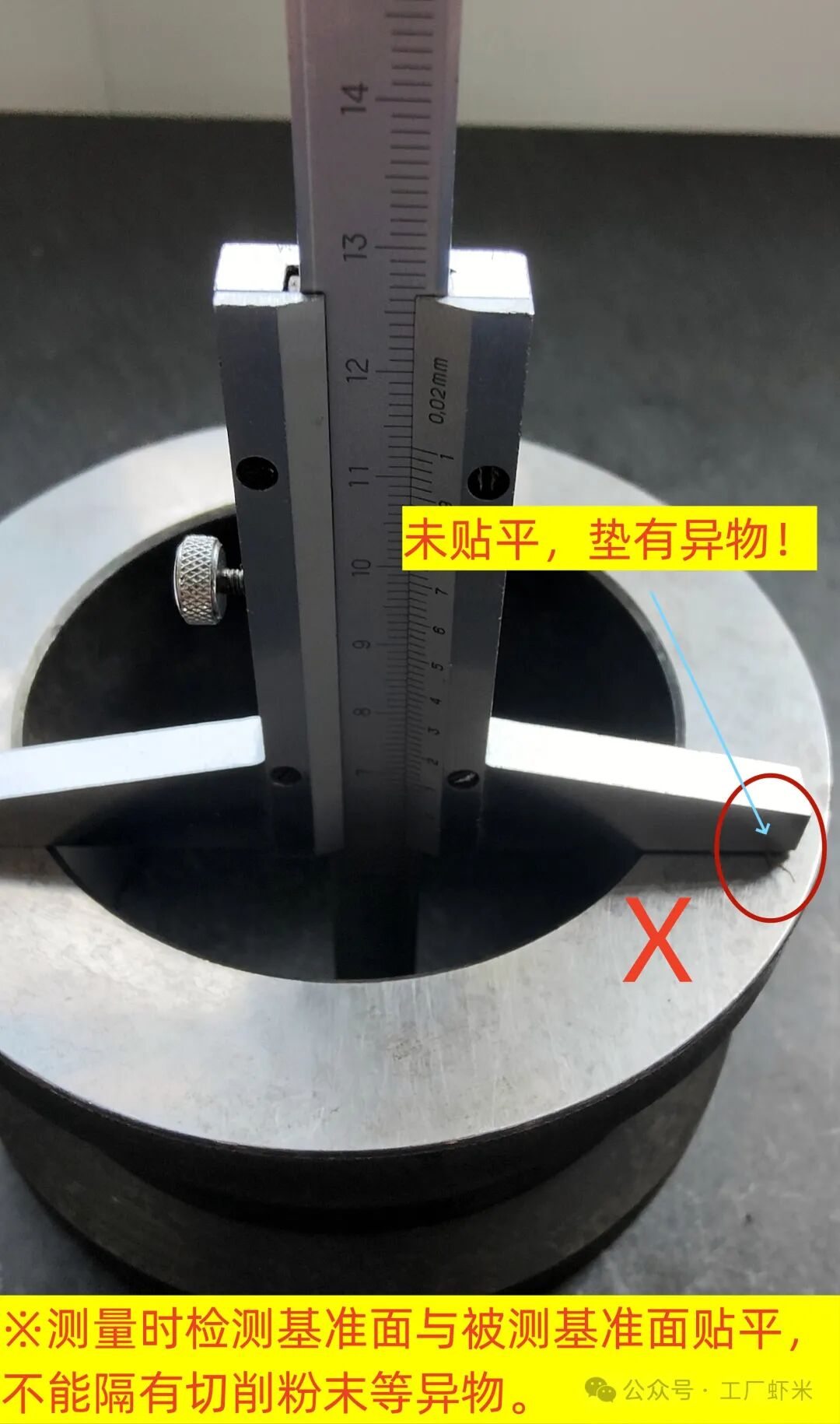

未贴平（有异物）

  06 使用后注意事项

1.使用后，确认各部位有无损伤并将整体清洁干净。在附着有水溶性切削油等场所使用时，清洁后，擦干水分，如果长期不用，需进行防锈处理。

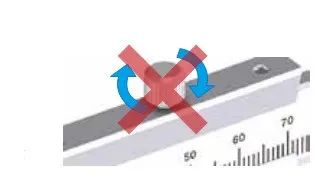

2.将基座与尺身移动到适当位置，无需拧紧紧固螺钉保管。

不需要拧紧锁紧螺钉

3.将深度尺放入专用的盒子里，尺量避免长期存放在在高温高湿、多尘埃及多油污的场所。
