高度游标卡尺读数及使用方法

高度游标卡尺是一种结合了游标卡尺和高度尺功能的测量工具，它主要用于测量工件的高度、深度以及台阶的高度等，尤其适用于测量那些常规直尺或卡尺难以触及的部位。

  01 高度游标卡尺结构原理

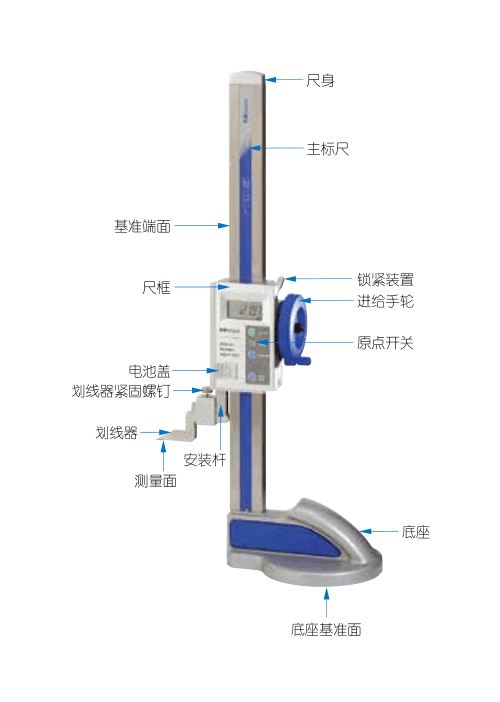

高度游标卡尺如下图所示，它的结构特点是用质量较大的基座 4 代替固定量爪 5，而动的尺框 3 则通过横臂装有测量高度和划线用的量爪，量爪的测量面上镶有硬质合金，提高量爪使用寿命。

高度游标卡尺的测量工作，应在平台上进行。当量爪的测量面与基座的底平面位于同一平面时，如在同一平台平面上，主尺 1 与游标 6 的零线相互对准。所以在测量高度时，量爪测量面的高度，就是被测量零件的高度尺寸。

高度游标卡尺划线时，调好划线高度，用紧固螺钉 2 把尺框锁紧后，也应在平台上进行先调整再进行划线。

  02 高度尺的种类

目前常见的游标高度卡尺有以下三种：

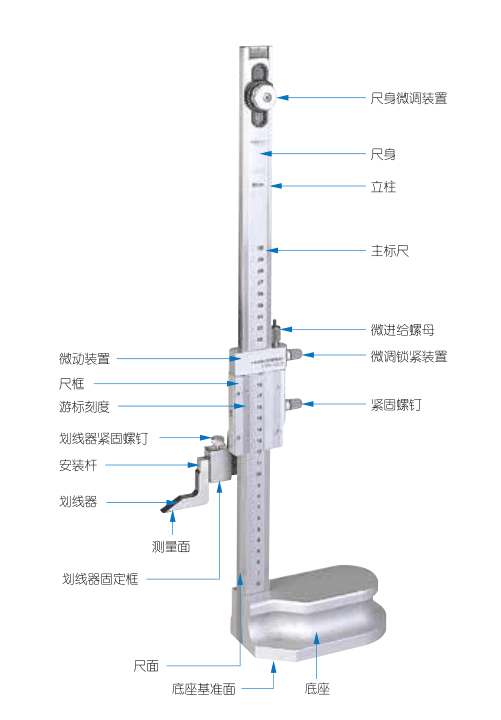

1.标准游标高度尺

标准游标高度尺

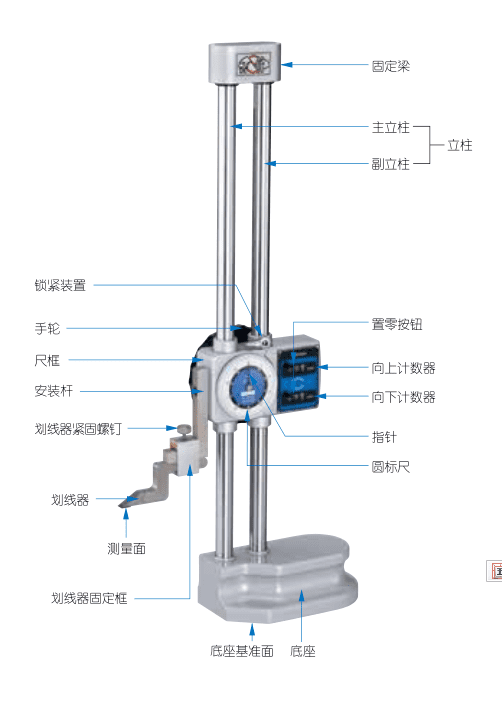

2.带表高度尺

带表高度尺

3.数显高度尺

数显高度尺

  03 高度尺的用法

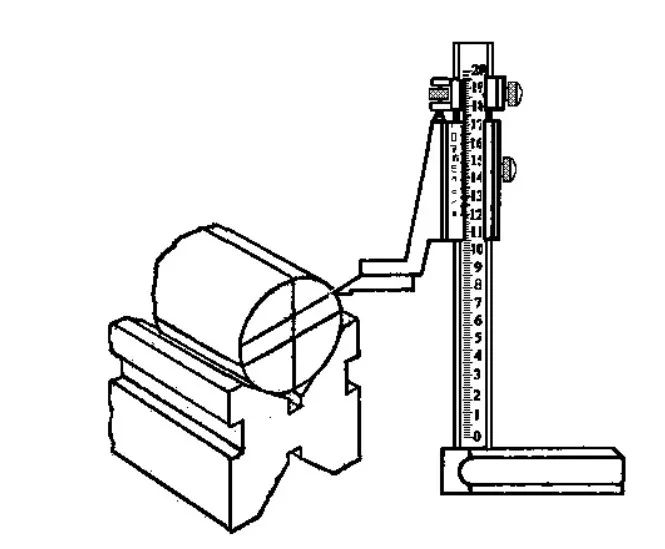

划线

划线

用划线器高度测量

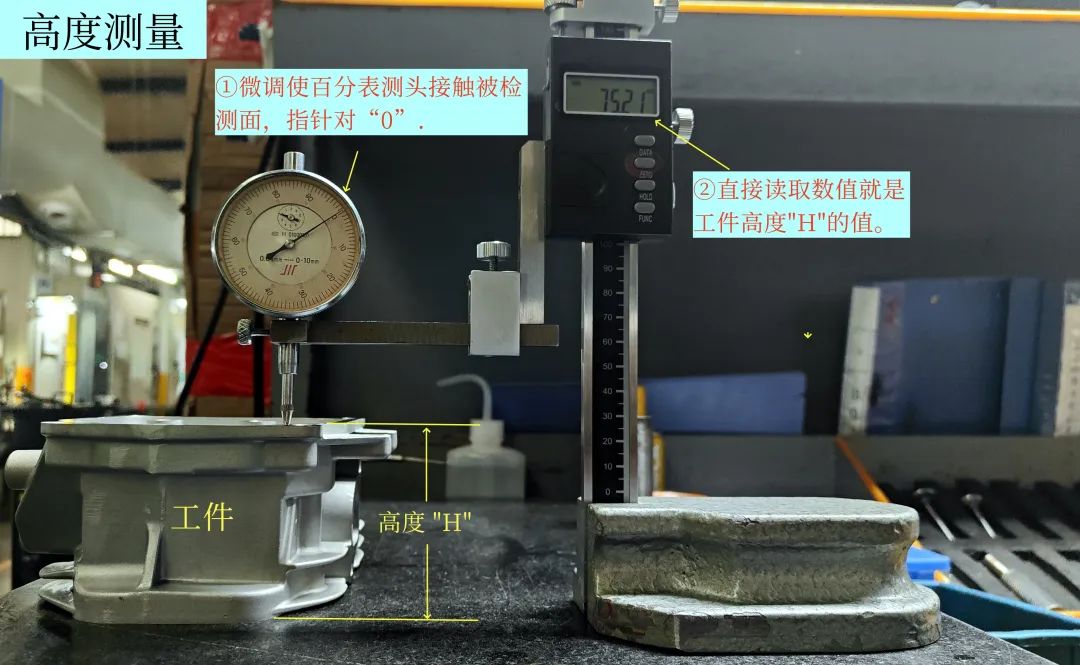

带杠杆表高度测量

  04 高度游标卡尺在使用前注意事项

1.安装划线器到主尺基准端面的距离应尽可能短，锁紧牢靠； 如果是百分表，还应检查百分表的测头是否松动。

2.清洁检测平台基准端面、高度尺底座基准面、划线器安装面、工件基准面、被测量面。

3.全行程移动尺框，确认动作状态是否顺畅，有无卡滞现象；

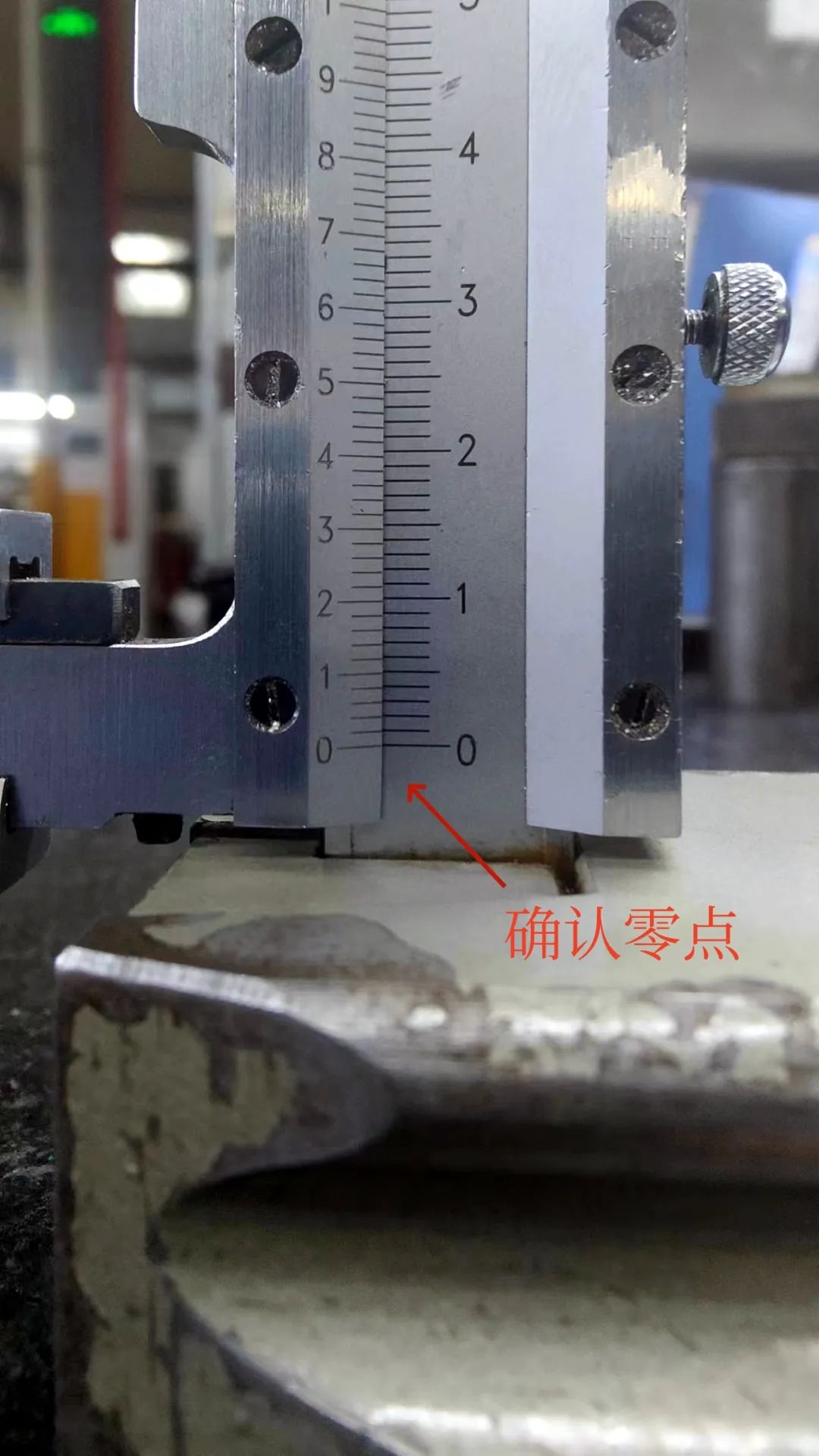

4.下移划线器测量面轻轻接触平板或工作台，确认零点是否对齐。

注：使用前确认0点基准非常重要，每次使用前都要确认。

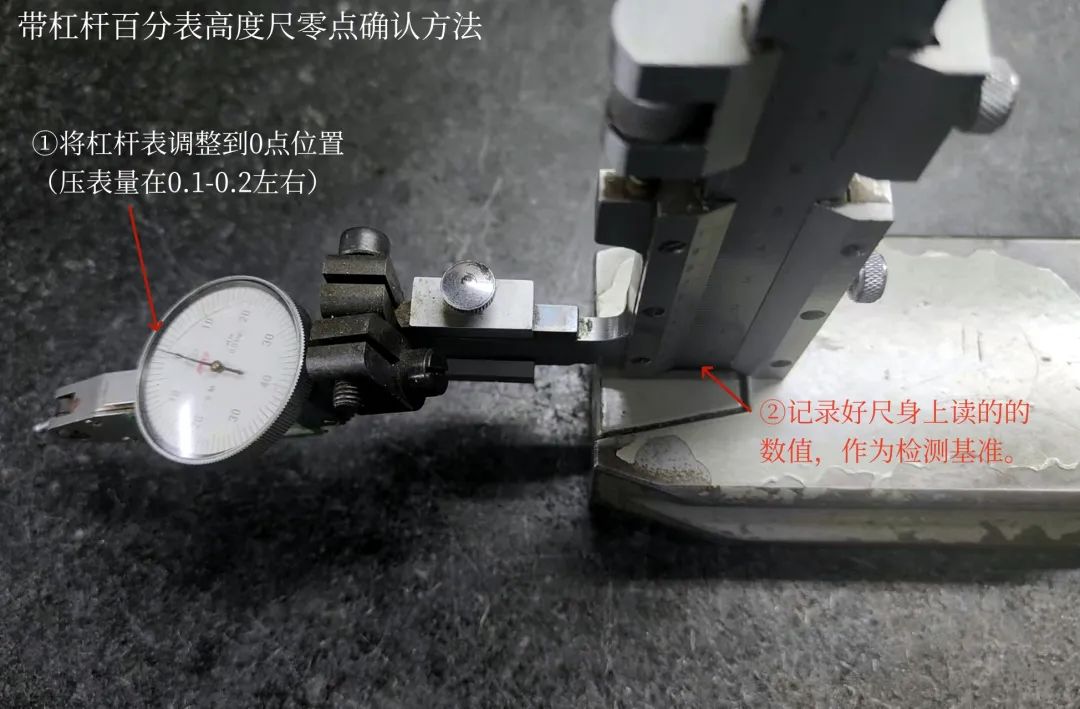

带杠杆百分表高度尺零点确认方法

※带杠杆百分表的游标高度尺因安装支架原因可能无法使高度尺对“0”，这时记录好尺身上的数值，作为检测基准，检测完工件后，用检测工件的高度值减去之前的基准值，就是工件的实测值。

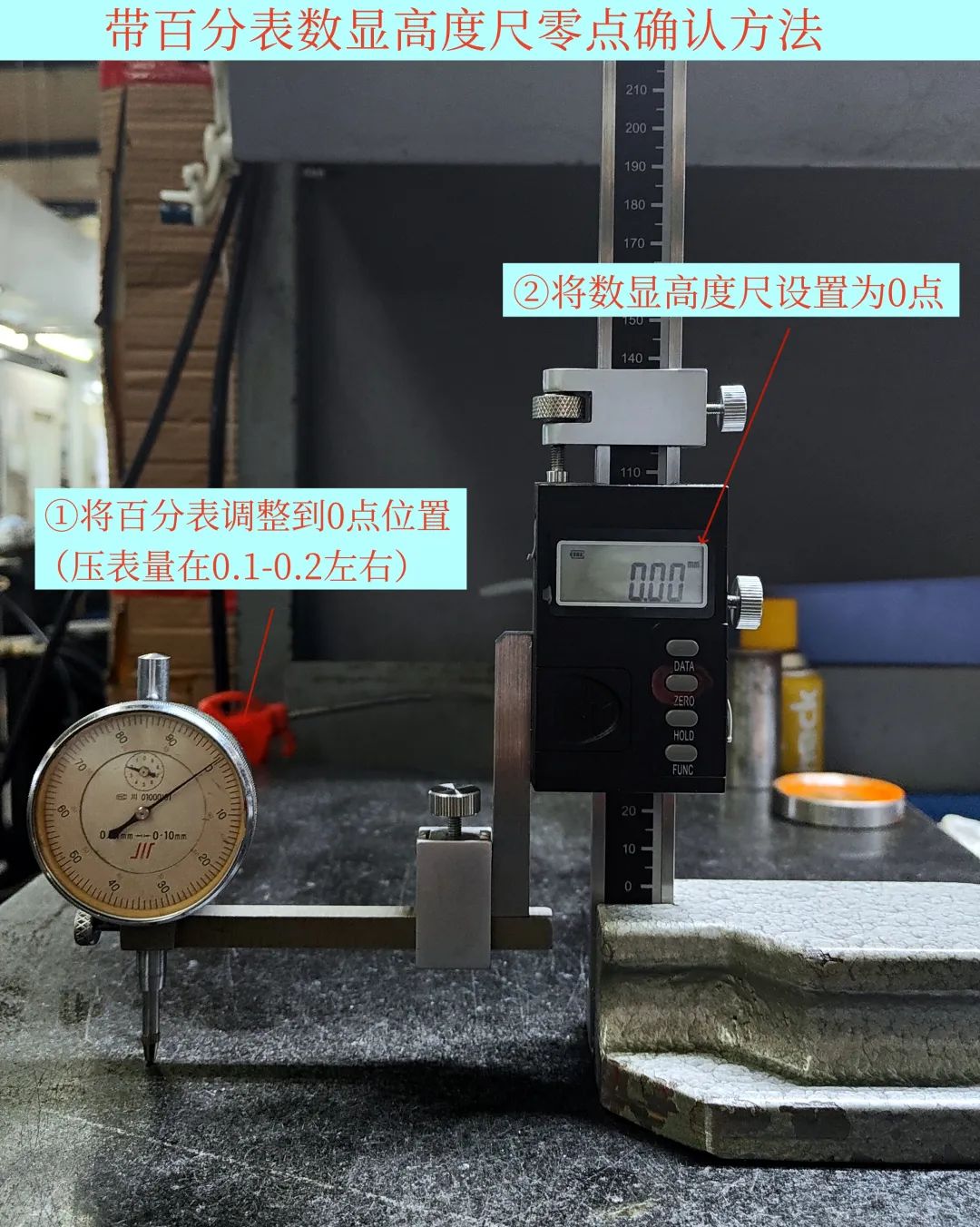

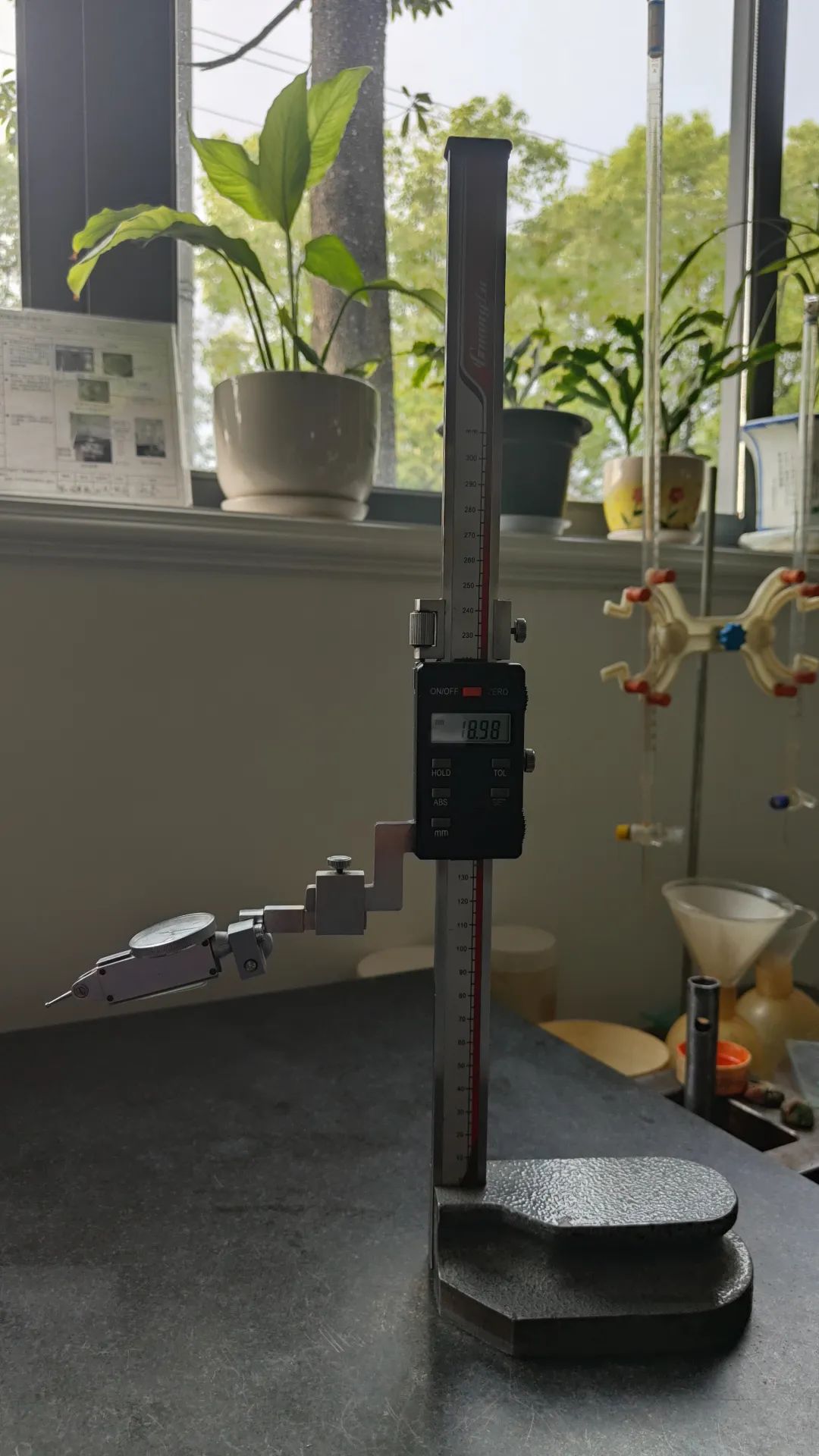

带百分表数显高度尺零点确认方法

百分表作为测头时对“0”

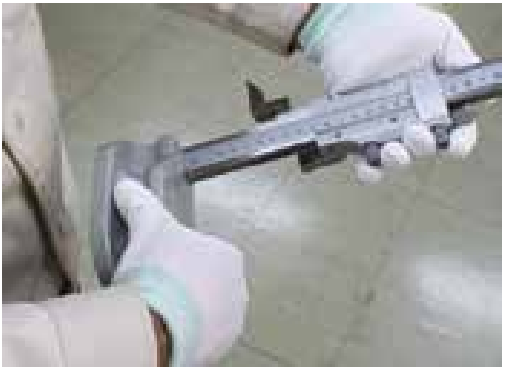

5.如需移动高度尺时，一只手轻轻护在尺框旁边，另一只手手持底座，防止尺身与基座变形或掉落。

  05 高度游标卡尺在使用中注意事项

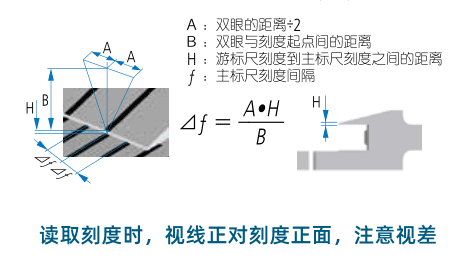

1.读取刻度时，请将视线对准正面，注意视差。

※数显高度尺可忽略，直接读取数值。

2.划线器高度尺测量时，需使用适当的力量检查。

3.请不要在测量面倾斜的状态下测量，这样会导致测量不准确。

4. 标准游标高度卡尺的读数（同游标卡尺）

标准游标高度卡尺

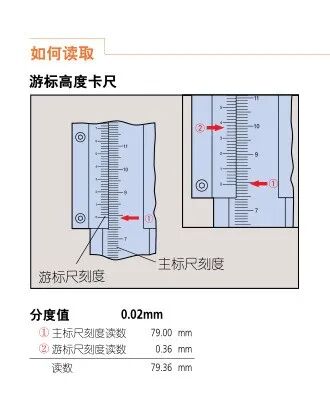

标准游标高度卡尺读法：

主标尺对齐刻度读数+游标尺对齐刻度读数

数显卡尺读法：直接读取数显数值。

测量示例（数显高度尺）：

第一步:确认零点（基准）

确认0点基准

第二步：测量

测量

※加装杠杆表、百分表作为测头测量时，推动高度尺基座时应缓慢轻轻用力，特别测头接触工件时，移动过快可能会撞坏杠杆表、百分表表头。

  06 使用后注意事项

1.使用后，确认各部位有无损伤并将整体清洁干净。在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

2.保管时，使划线器距离面板表面1mm左右，不要接触上，不要拧紧滑块夹钳。

3.不使用时注意高度尺不要放到平台边缘，防止意外触碰跌落。

4.长期不使用，用适当润滑油将尺身进行防锈处理后，放入专用的盒子里，尽量避免长期存放在在高温高湿、多尘埃及多油污的场所。
