1266-100 DIFFERENTIAL PRESSURE SWITCH

一、名称

DIFFERENTIAL PRESSURE SWITCH

压差开关

二、件号

1266-100

三、章节号

52-73-12

四、适用机型

A320

五、系统

52-DOORS

舱门

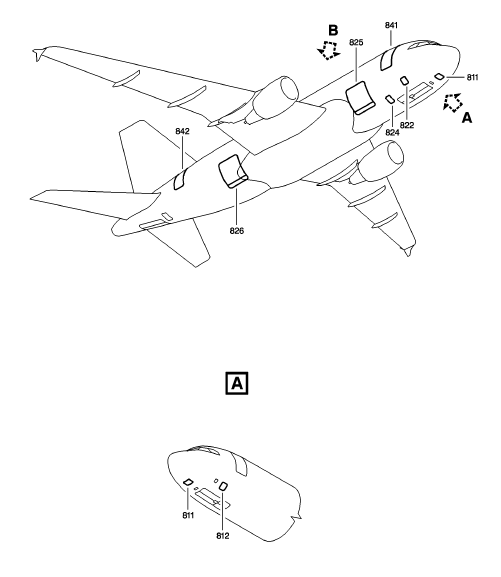

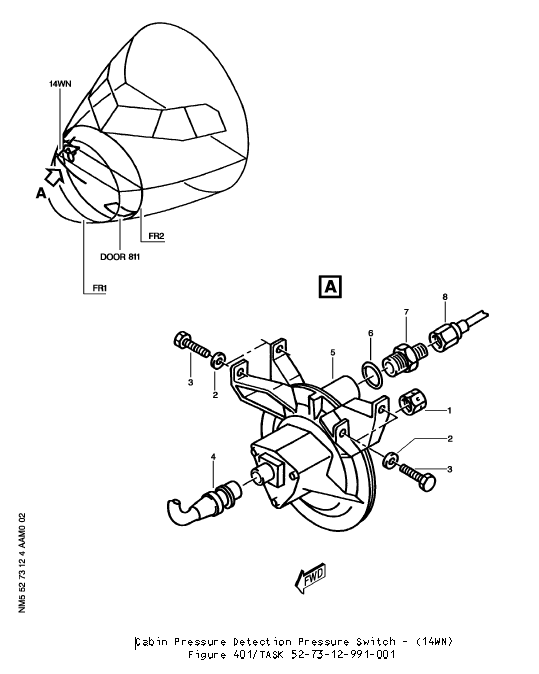

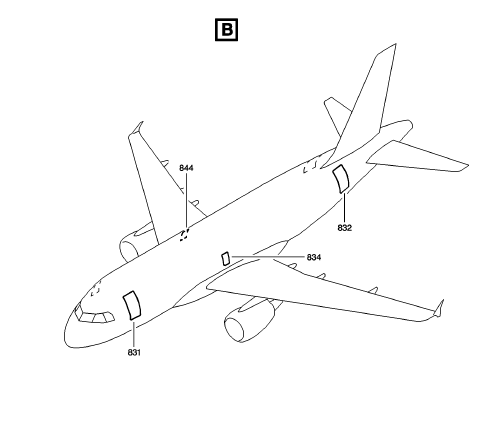

六、安装位置

811 客舱门和应急门位置

七、部件原理

压差开关主要是感应法兰组件的两个压力口，这两股压力口的压力作用在压差开关的膜片两侧，当两股压力的差值达到设定值时，膜片推动膜片运动，最终通过作动杆按压微动开关，改变微动开关的接通状态，从而产生电信号传递给飞机显示系统。

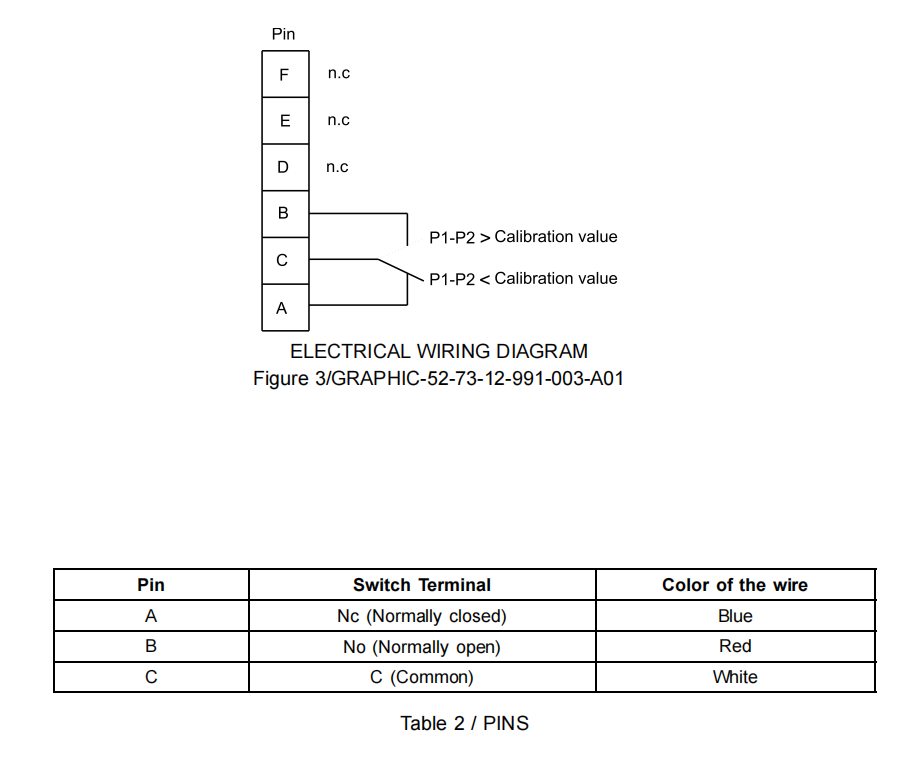

Operation (Refer to Fig. 3)

(1) When the differential pressure is less than the calibration pressure the circuit is:

– Open between pins B and C,

– Closed between pins A and C.

(2) When the differential pressure is higher than the calibration pressure the circuit is:

– Open between pins A and C,

– Closed between pins B and C.

工作（参见图3）：

(1) 当差压低于校准压力时，电路状态为：

– B与C插针间断开，

– A与C插针间闭合。

(2) 当差压高于校准压力时，电路状态为：

– A与C插针间断开，

– B与C插针间闭合。

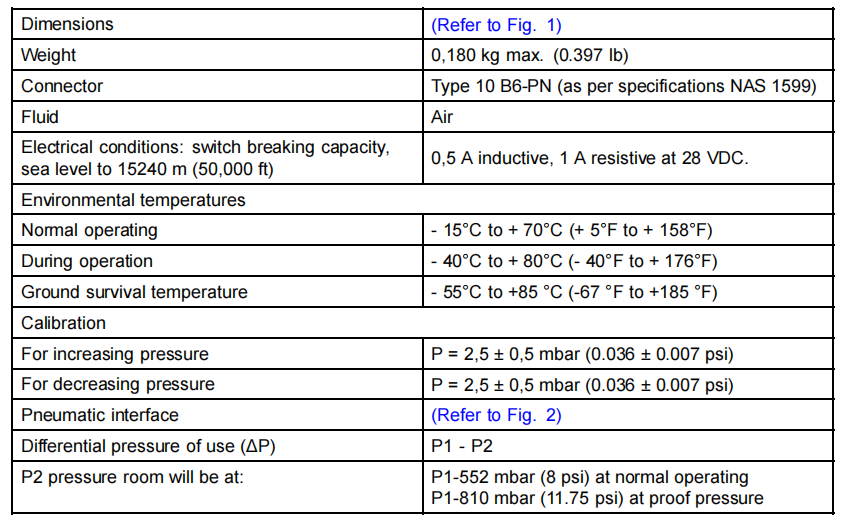

八、工作参数

九、在飞机系统中的工作原理及互联

压差开关是空客A320 舱门报警系统的一个部件，安装在飞机客舱门和应急门位置，用来监控飞机内部和外部大气的压差，当飞机落地发动机关闭后，如果飞机舱内压力超过舱外2.5mbar，该压差开关向客舱压力警告灯面板发送信号，客舱压力警告灯面板闪烁，提示机组此时不能打开舱门。
