第三章 标准线路施工手册（SWPM）介绍

第三章 标准线路施工手册（SWPM）介绍

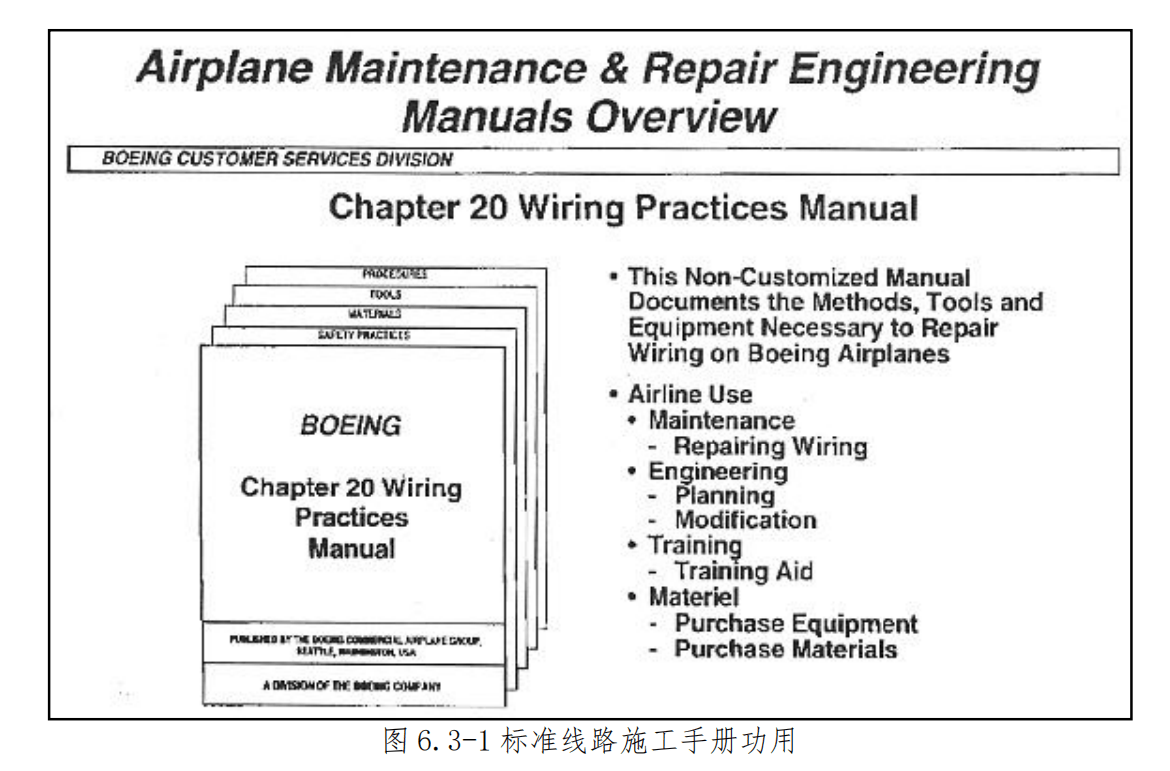

标准线路施工手册 SWPM（Standard Wiring Practices Manual）是飞机制造商提供的飞机上的导线，电气部件必须遵守的修理方法，工具和材料。一般作为线路图手册（WDM）的标准施工部分使用，是线路维护必需的维护方法。注：在老式飞机编写的手册中，标准线路施工手册的内容作为线路图手册中的一个章节，第二十章。现在，把标准线路施工的内容单独编写一本手册。鉴于此，标准线路施工手册俗称“二十章”。标准线路施工手册常与线路图手册结合使用如图 6.3-1。

1 导线及导线束的查找

（1）已经线号查找

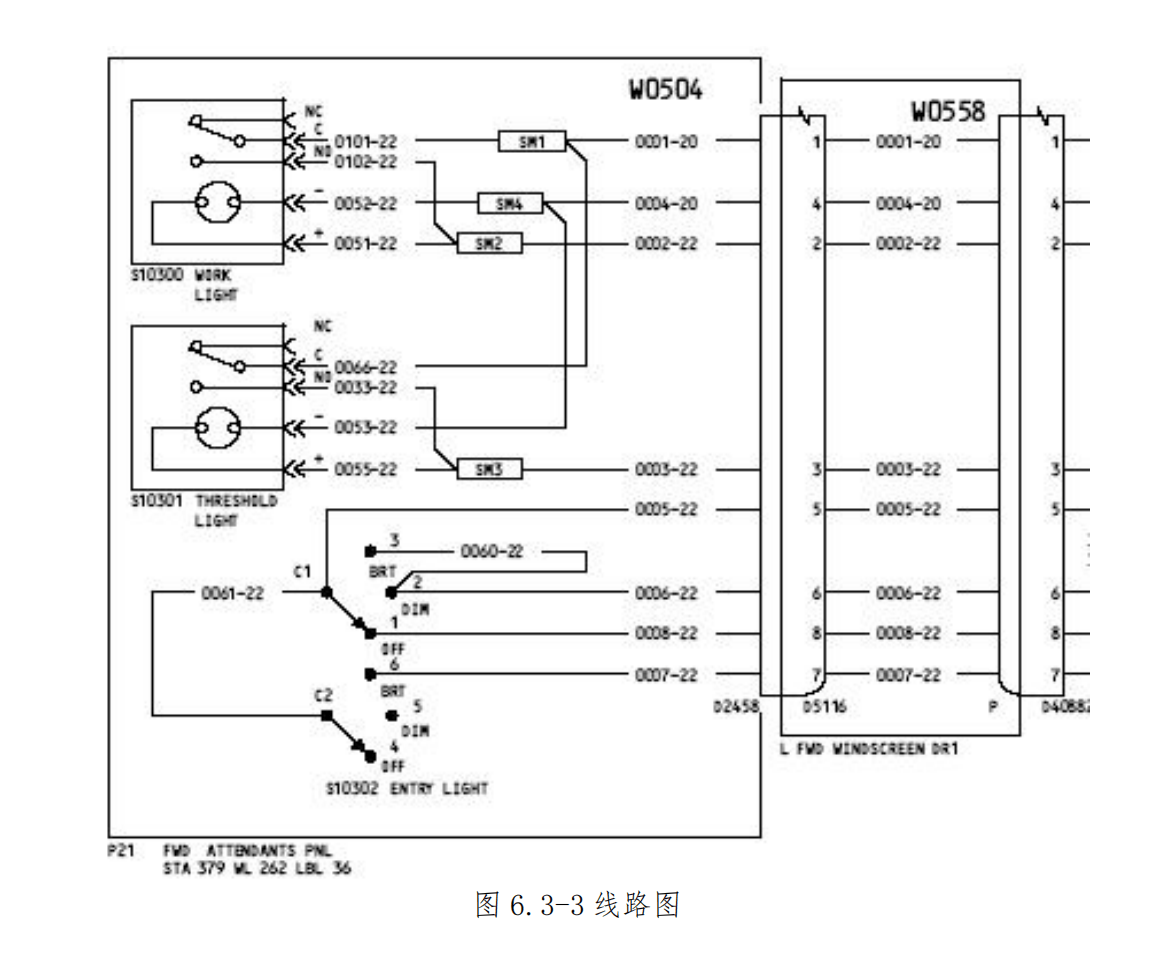

已经线号查找时，可直接查找 WDM-WIRE-LIST，在通过相关图号查找线路图如图6.3-3。

（2）已经系统章节部件查找时，先查找 WDM 相关章节线路图，再查 WIRE-LIST。

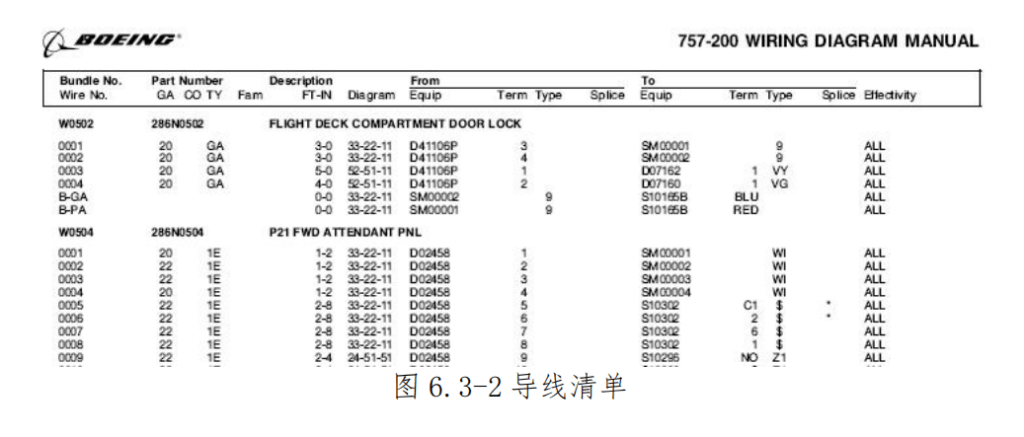

例如：W0504-0001-20 为线路中一导线。可查 WIRE-LIST。如图 6.3-2

2 线型代码（Wire Type Codes）

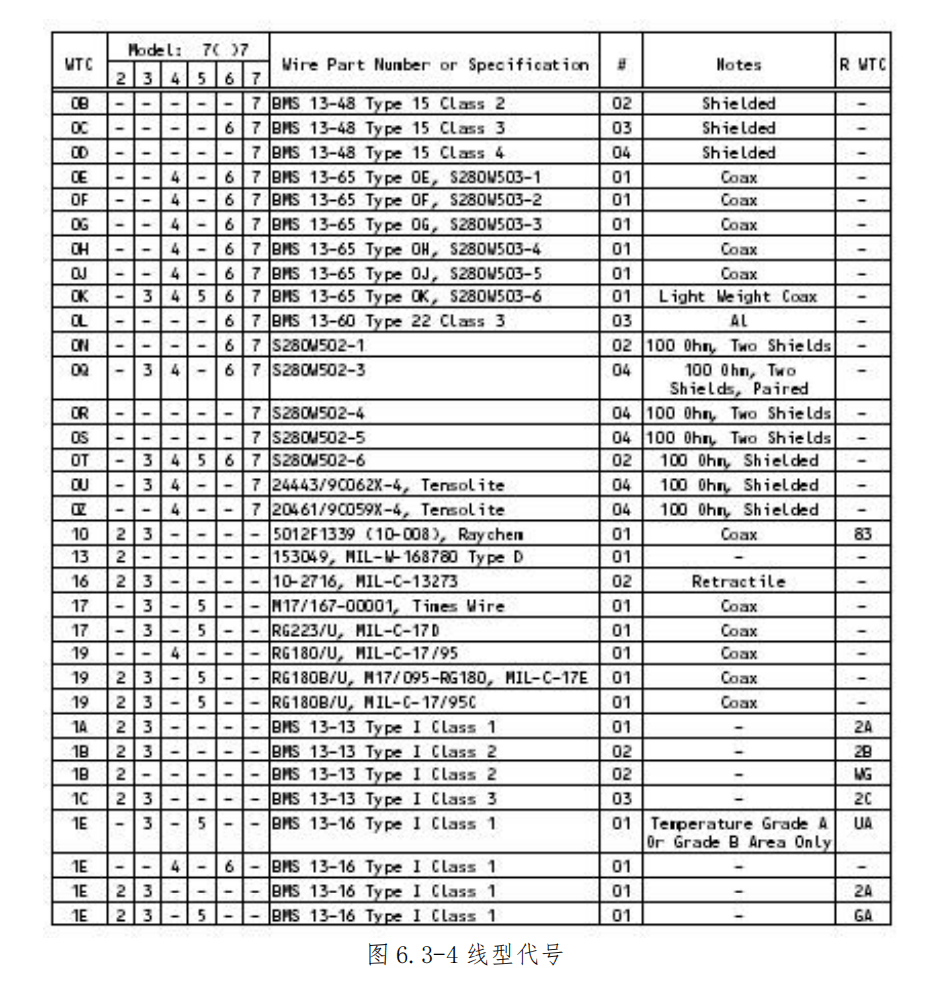

通过 SWPM 手册（20-00-13）由导线型号和飞机型号按数字字母排列的数据表，查找导线的件号。#为线芯数，R WTC 为可替换前型号的替换件。如图 6.3-4
