第十章继电器的拆装

2026-08-08发布

020

本章主要介绍继电器钉所使用的手动夹接工具的操作和注意事项；夹接方法、尺寸要求(因绝缘去除工具和手动夹接工具同前面所讲的内容相同，本章节就不再讲解)。继电器插孔送退方法和注意事项；介绍目前在波音飞机安装常用的多种继电器座种类和安装规定。

第一节继电器钉的夹接与继电器的装配

（1）10-60450 前开锁继电器孔的拆装

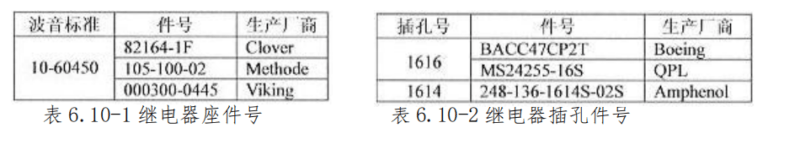

a 件号描述

图片[1]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

b 继电器座插孔的拆除

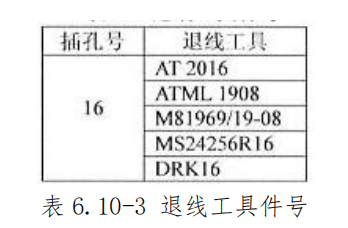

图片[2]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

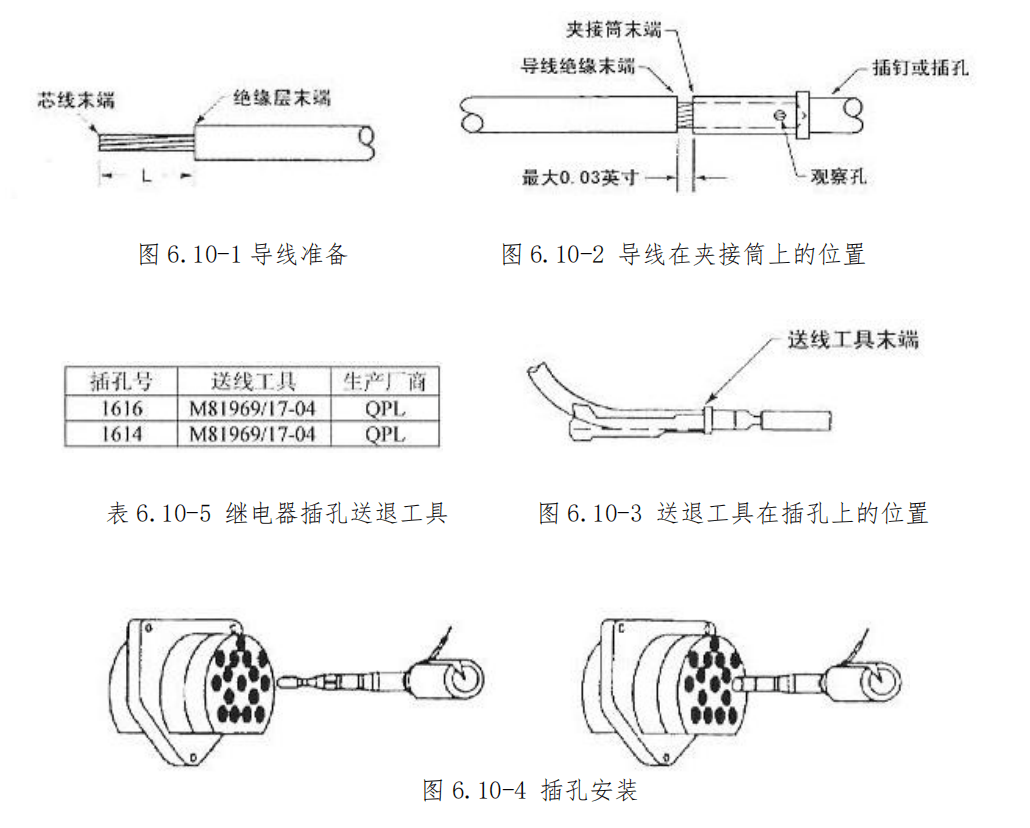

c 继电器座插孔的安装

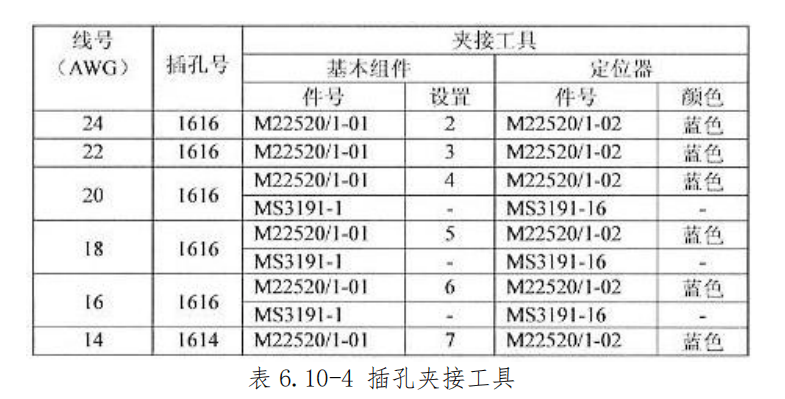

图片[3]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

图片[4]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

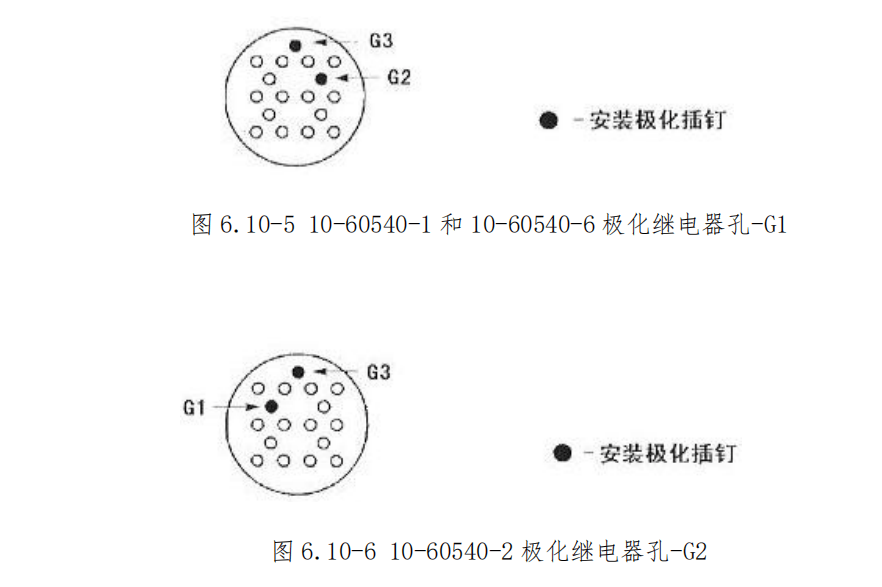

图片[5]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

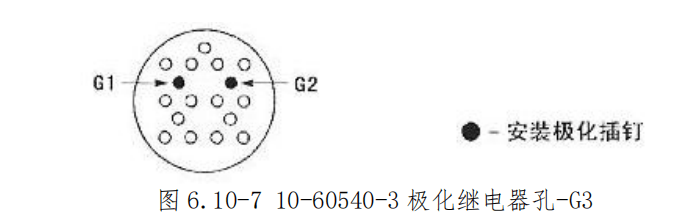

图片[6]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

a 件号描述

b 继电器插孔的拆除：

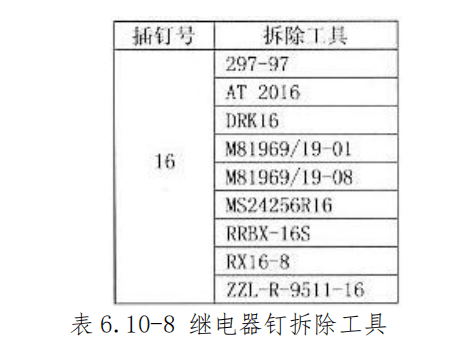

图片[7]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

c 继电器座插孔的安装

图片[8]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

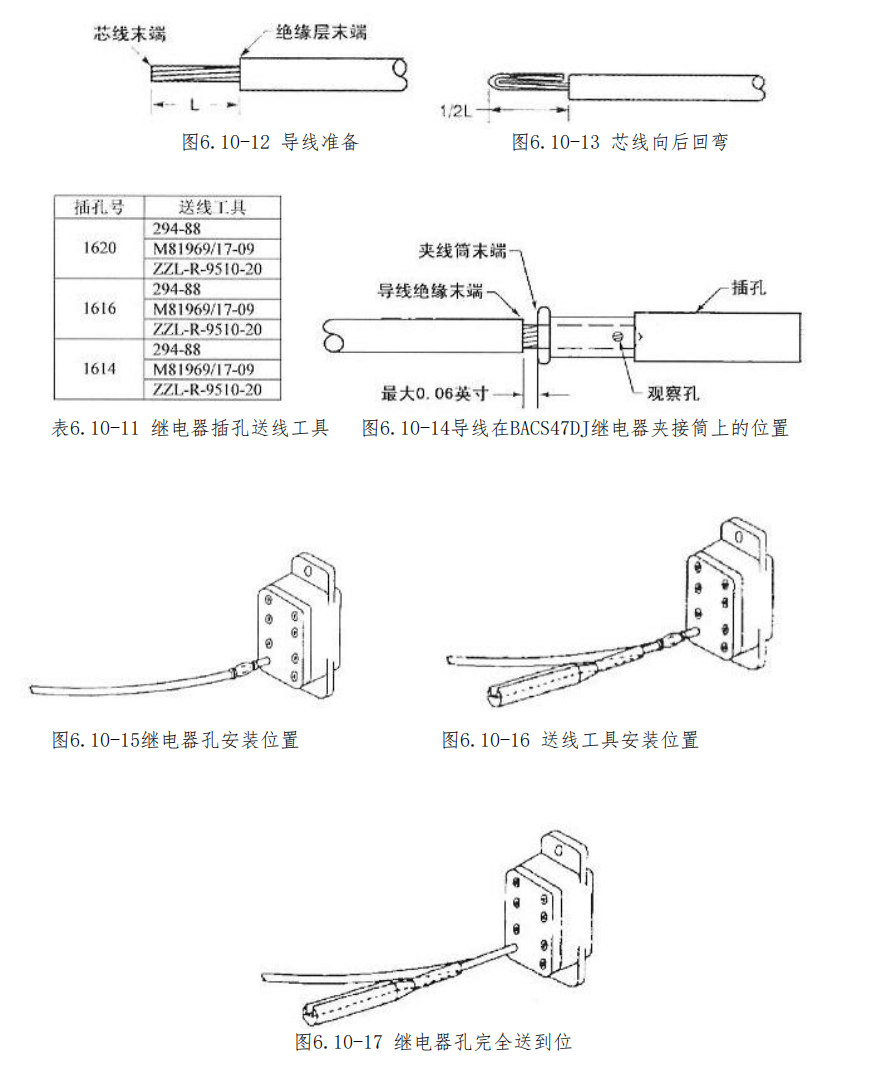

图片[9]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

（3）METHODE前退继电器座的拆装：

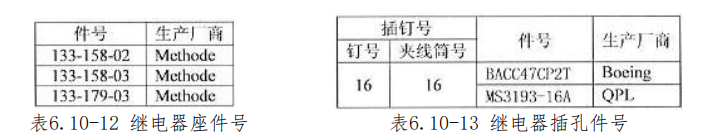

a 件号描述

图片[10]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

b 继电器座孔的拆除：

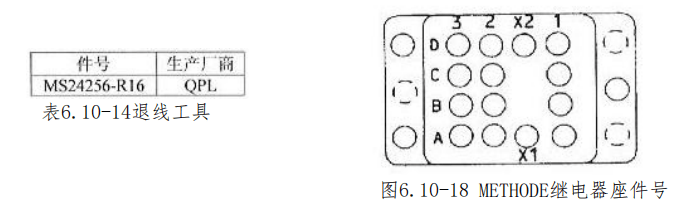

图片[11]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

c 继电器座孔的安装

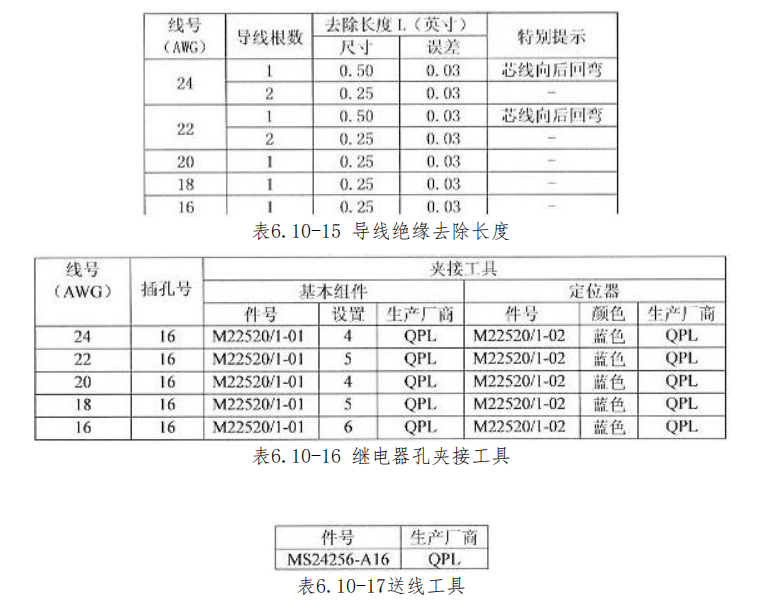

图片[12]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

（4）继电器座的安装：

a 件号找述：

图片[13]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺

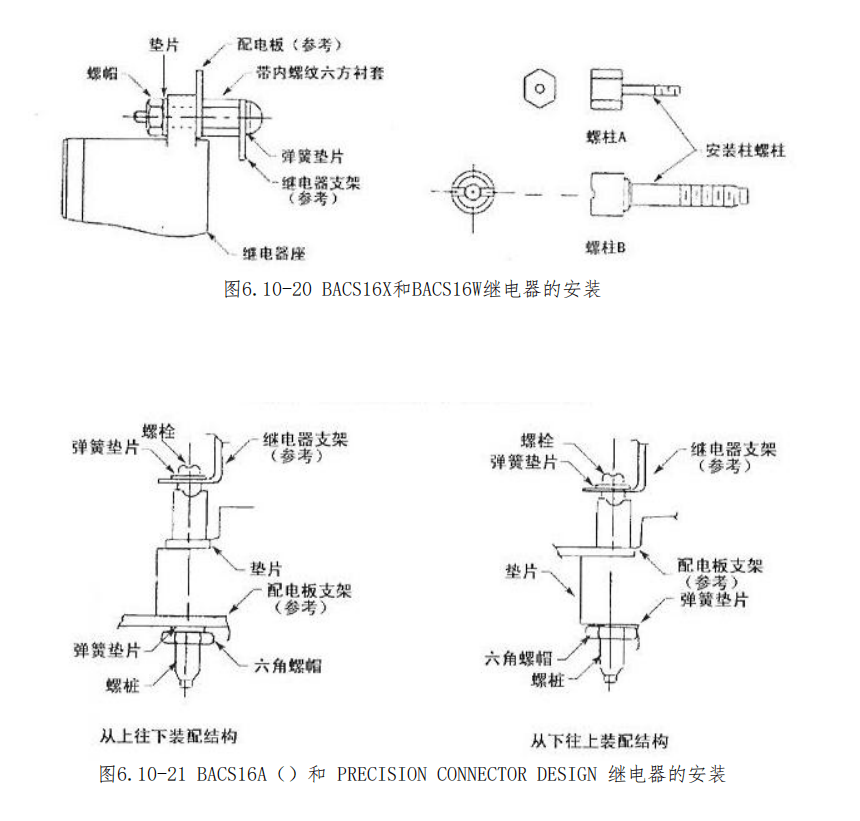

图片[14]-航空继电器（插座）拆装指南 | 继电器钉夹接与施工工艺
