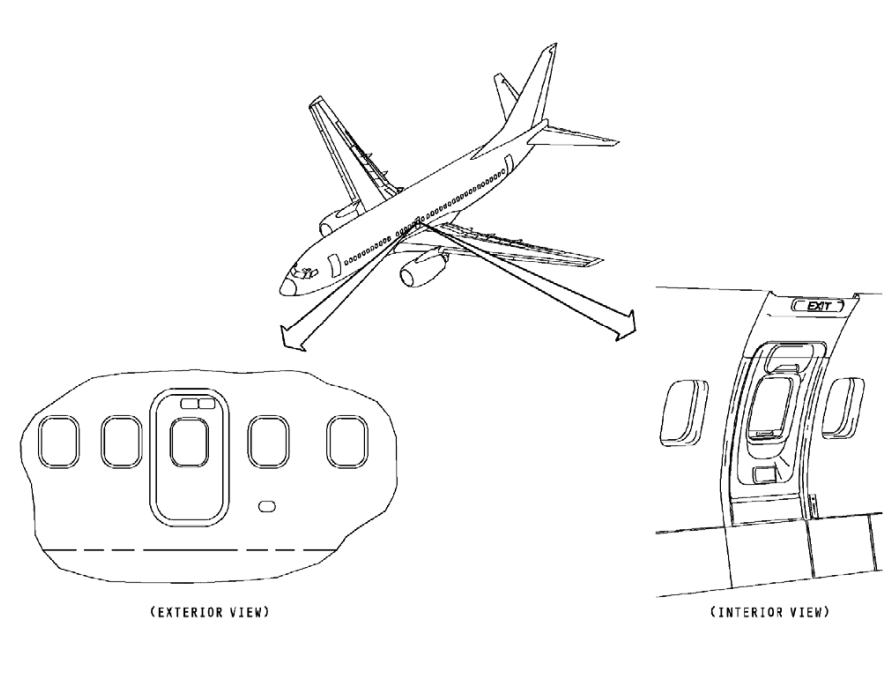

1)介绍
用途
当飞机处于紧急情况时,应急门提供一个额外的出口
位置
应急出口位于机翼上方。
一般描述
飞机有两个应急出口。它们有相同的结构特点,但分别调整以适应机身结构。
门上有一个带遮阳板的窗户。
在每个门上方的衬板有一个应急灯。在标志的下方有一个固定照明装置照明应急出口区域。
可以从飞机的内部或外部打开应急门。舱门的顶部有一个弹簧加载的出口板用于操作门。
应急出口连接门警告系统。在每个门框的锁槽内各有一个开关。该开关由锁滚轮作动。当门锁好时,P5 板上的“OVERWING EXIT”警告灯熄灭。
![图片[1]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000711639-word-image-13003-13.png)

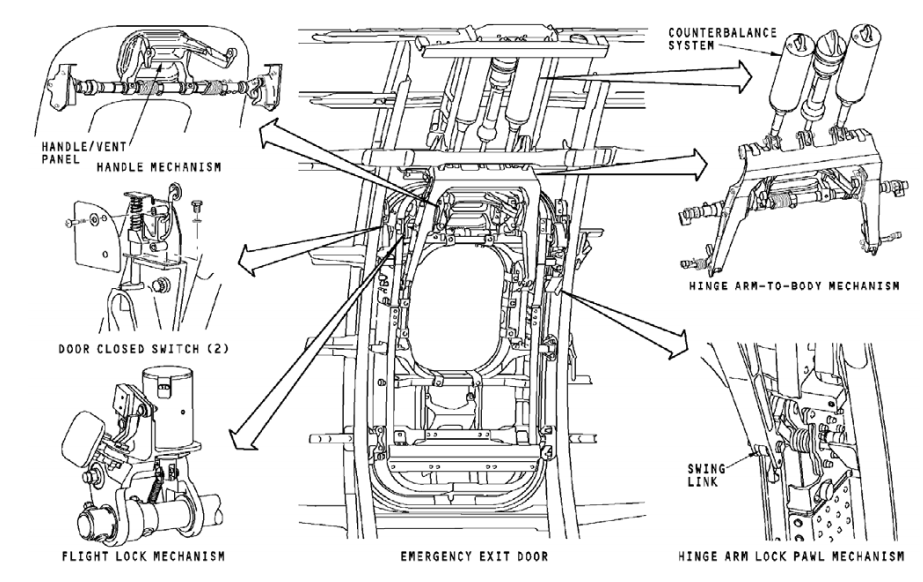

2)部件位置
概述
有以下应急门部件:
手柄机构
铰链臂锁棘爪机构
铰链臂——机身机构
平衡机构
飞行锁机构
两个门锁开关
![图片[2]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000711255-word-image-13003-14.png)

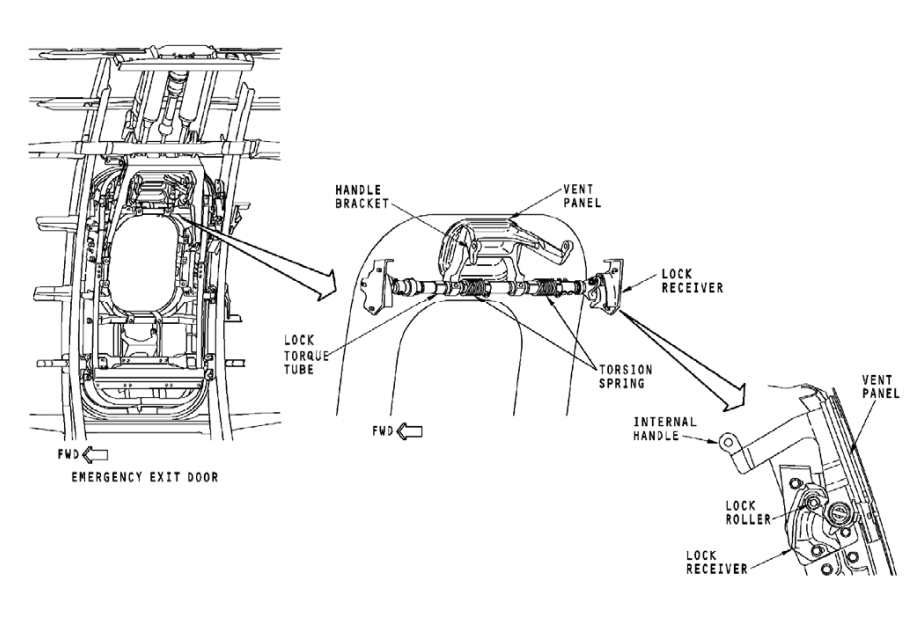

3)手柄机构用途
当飞机没有增压时,手柄机构将门保持在关位。当需要时,可用于开门。
一般描述
手柄机构由以下部件构成:
压力释放板
一个手柄
锁机构
压力释放板/手柄
压力释放板和手柄是联合的。它们绕同一根扭力管同时转动以打开应急门。
当客舱增压时,压力释放板首先抵制手柄的操作。在能够开门之前,客舱压力必须从压力释放板排出。
压力释放板和手柄由弹簧加载在关位。
手柄用于开门。当拉出手柄,扭力管将锁滚轮拉出锁槽。这使门向内和向下移动。这个移动使门脱离止动装置并打开。
![图片[3]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000712859-word-image-13003-15.png)

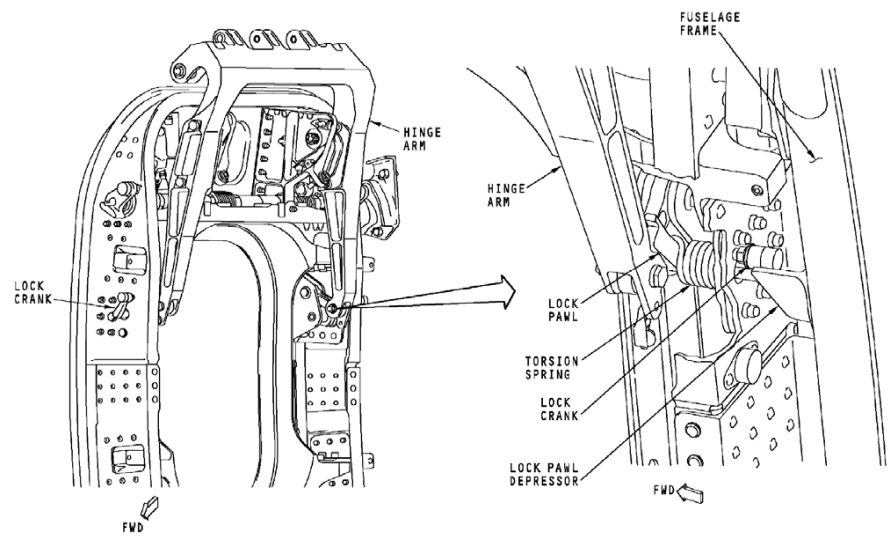

4)铰链臂锁棘爪机构
用途
铰链臂锁棘爪机构将门锁在开位。
位置
在应急出口门框两边各有一个锁棘爪机构。
一般描述
铰链臂锁棘爪机构有以下部件:
锁曲柄
锁棘爪
锁棘爪档块
扭力弹簧
当门打开时,锁曲柄和锁棘爪用于共同保持门的稳定。
锁棘爪档块用于防止锁棘爪在门完全打开之前从铰链臂脱出。这让铰链臂和门在锁住和开锁位之间自由移动。
扭力弹簧将锁棘爪推至锁位。
![图片[4]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000712979-word-image-13003-16.png)

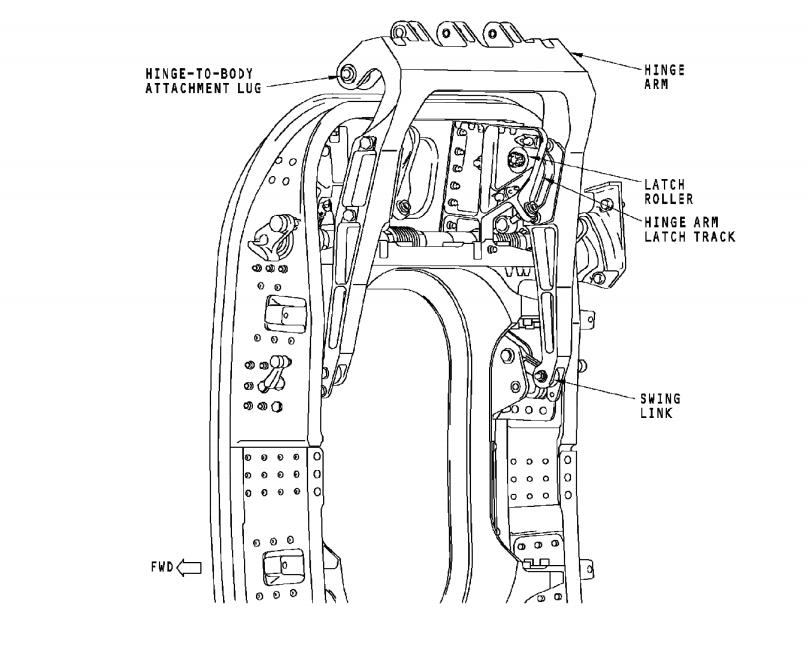

5)铰链臂机身机构用途
铰链臂用于应急门的开关。
位置
铰链臂在门的上半部分。
描述
铰链臂—机身机构有以下部件:
铰链臂
摆动连杆
铰链臂锁滚轮
铰链臂锁轨
铰链臂将门连接到机身结构。当门开关时它为门提供一个连接点。
摆动连杆连接铰链臂的下部。它让门在开与关位之间绕铰链臂移动。
铰链臂滚轮和铰链臂锁轨共同动作来指引门的运动。
当门开关时,锁轨的形状控制门的移动。门可完全地连接或脱开门压力止动点。
培训要点
在两片滚轮加强肋上有调整螺钉和带槽的盘,用于在门和铰链臂之间调节门的垂直。
![图片[5]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000713250-word-image-13003-17.png)

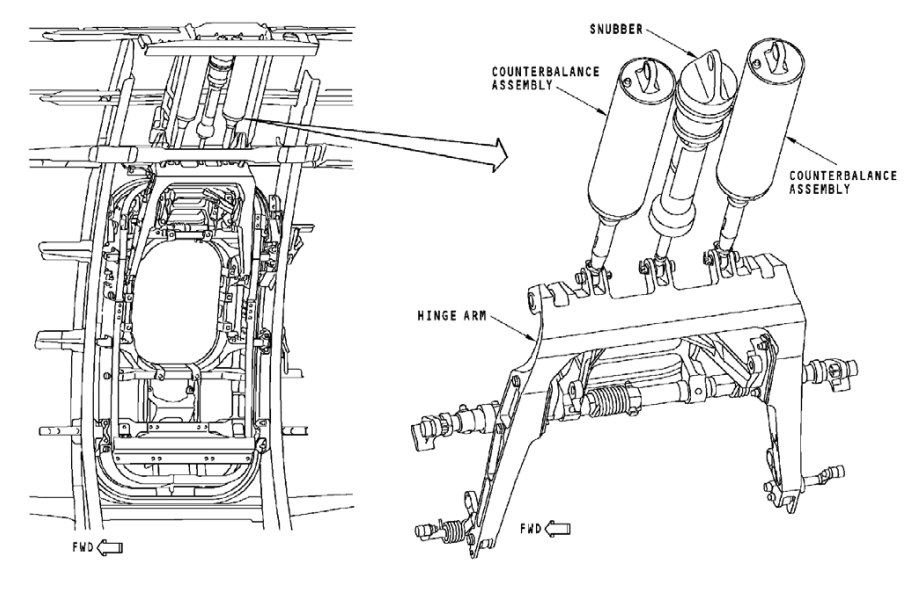

6)平衡机构用途
平衡机构转动门和铰链臂到全开位。
位置
平衡机构连接铰链臂的顶部与辅助门槛结构。
描述
平衡机构有以下部件:
平衡组件
液压缓冲器
平衡组件将门打开并保持在开位。一个内部的止动点限制打开方向上的运动行程。
液压缓冲器在门打开时限制铰链臂的最大角速度。当门打开时,缓冲器圆筒内的液体被迫通过一个内部限流孔流到活塞容器。因此,门被缓冲了。当门关上时,硅酮液体通过一个单向活门流回缓冲器圆筒。
培训要点
安装平衡组件无须特殊的工具。
每个平衡组件包括一个整体行程止动点限制组件的伸出位置。该止动点也是门的止动点。在每个作动器的末端有一个螺纹调节装置来调整门在开位时的位置。
维护和检查组件时,用合适的工具可以避免损伤。没有按程序或没有合适的工具拆卸是很难的。
组件表面的一张警告标示牌提供了大修手册的正确章节号。
![图片[6]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000714391-word-image-13003-18.png)

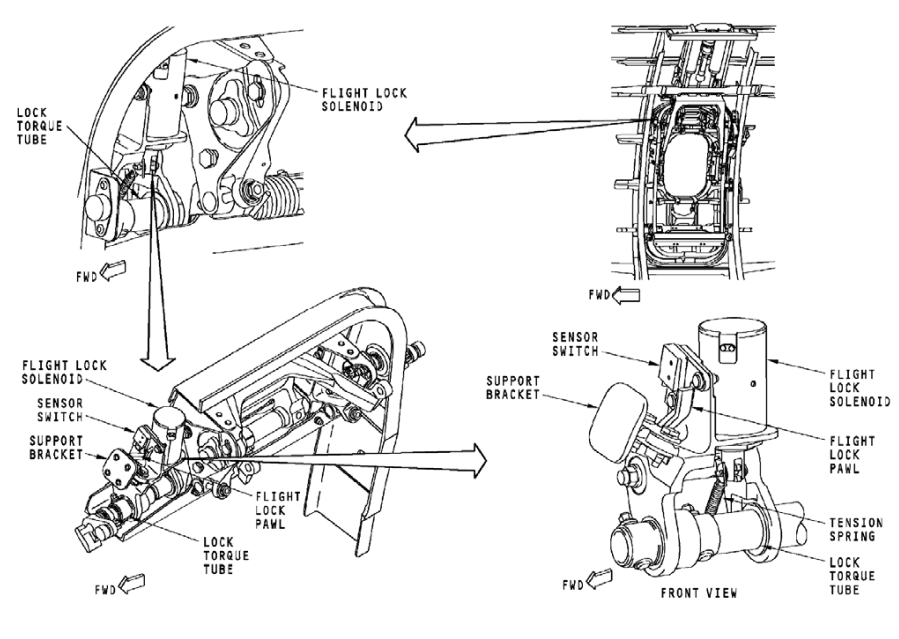

7)飞行锁机构
用途
飞行锁机构防止在飞行中打开应急门
位置
右应急门的飞行锁机构在铰链臂之后门的前上半部。
左应急门的飞行锁机构在铰链臂之后门的后上半部。
物理描述
飞行锁机构有以下部件:
飞行锁线圈
飞行锁棘爪
支撑架
锁扭力管
工作
在起飞滑行时,飞行锁机构自动启动。这可以防止在较低的压力差与未增压飞行中操作门手柄。
在起飞滑行中,28 伏直流电接通飞行锁线圈以缩回柱塞。
飞行锁线圈柱塞连接到飞行锁棘爪轴。当锁棘爪轴转动时,它使棘爪连接到锁扭力管。
锁扭力管不能移到开锁位置。
拉伸弹簧提供一种失效安全模式,当电源失效时,它确保飞行锁棘爪到达开锁位置。
![图片[7]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000714232-word-image-13003-19.png)

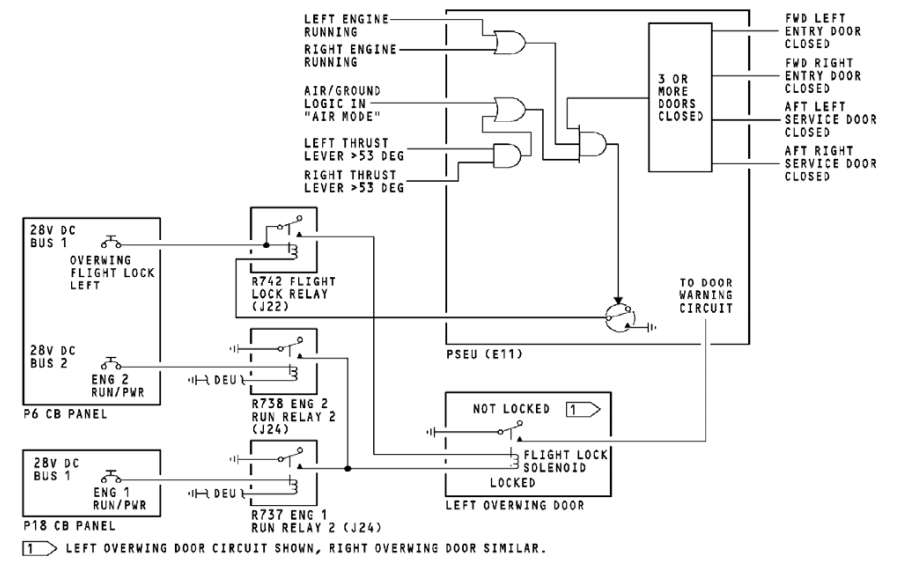

8)飞行锁机构功能描述用途
激发飞行锁电磁线圈用于确保在起飞和飞行中不能打开应急门。
功能描述
当以下条件发生时,临近开关电子组件激发飞行锁电磁继电器。(R742)
三个以上登机/服务门关好。
任一发动机运转。
空地逻辑在空中模式或左右推力杆都超过53度。
当R737 左发运转2#继电器或R738 右发运转2#继电器激发时,飞行锁电磁线圈激发并锁住应急门。
培训要点
发动机运转信号由显示电子组件送出。当以下条件发生时,发动机运转信号发出。
发动机启动手柄慢车位
专用的电子发动机控制设置成运转或N2>50%(如果数字数据汇流条失效)
![图片[8]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000715610-word-image-13003-20.png)

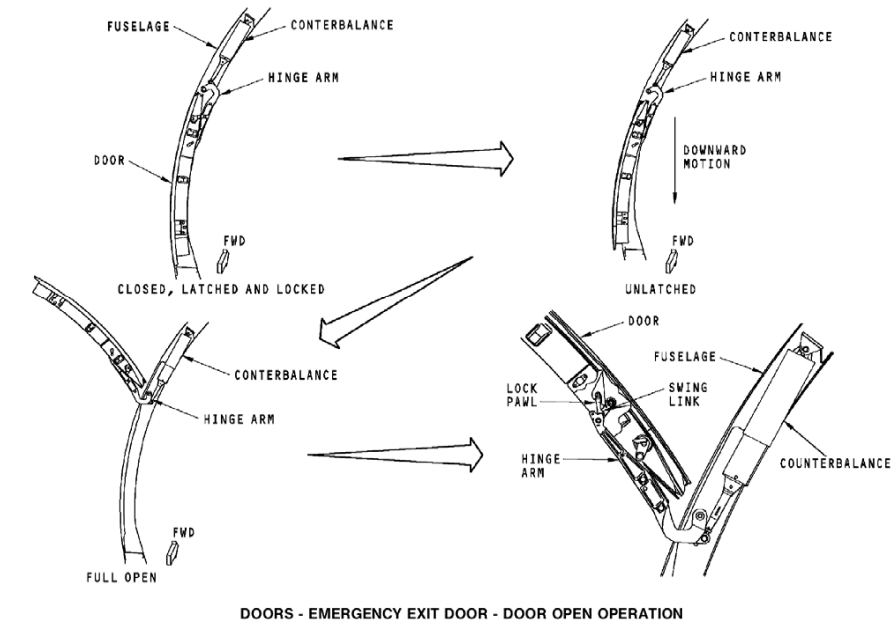

9)开门操作
工作
从内部开门,必须向下拉手柄开始门的打开程序。
门的打开程序有以下步骤:
滚轮锁移动到锁槽。
门向内和向下移动以脱开止动装置。
释放平衡机构,将门转出机身切口。
门从关位向开位继续转动,绕着固定铰链打开约125 度
当门全开时,铰链臂锁棘爪锁住。
从外部开门时,向内推通气面板开始程序。
在手柄/通气面板最初的旋转之后,门的操作是自动的。
培训要点
如果从飞机外部开门,用膝盖撑住门以防止受伤。
![图片[9]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000715923-word-image-13003-21.png)

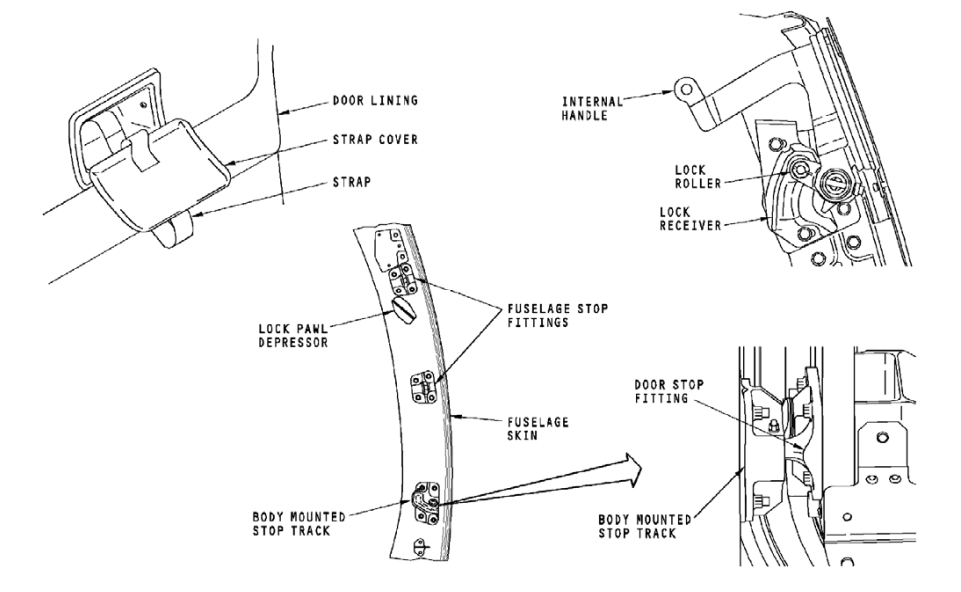

10)关门操作工作
关门时,从门的下部内衬移开皮带盖板并拉下辅助皮带。
当门开始关上时,拉下内部手柄。这使锁滚轮和锁槽对齐。当门碰上切口时,内部手柄停留在下位。
在门的最后行程要用两只手。在门停止之后用皮带向内和向上拉门。
在最后的拉力作用下,门手柄锁锁上。将手柄上的手柄透明盖放回原处。确认客舱控制指示灯熄灭。
培训要点
在最后的拉动时,保持脸要远离内部门手柄以防受伤。
![图片[10]-737NG-ATA 52 门【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/05/20260510000716403-word-image-13003-22.png)
