737NG-ATA21 空调系统【系统原理】

1）介绍

目的

加温系统提供热气，防止节冰和增加舒适程度。

综述

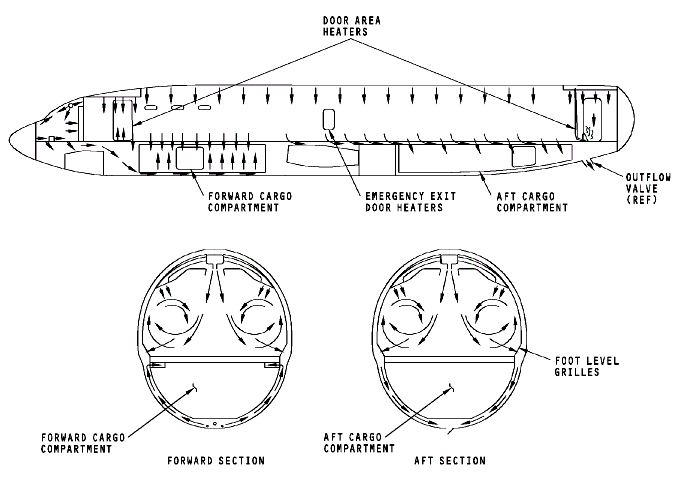

下面是加温系统的部分：

· 前货舱加温

· 补充加温

· 后货舱加温

货舱

货舱加温由设备冷却排气和客舱空气来实现。

温暖的设备冷却排气沿着货舱地板下面和侧壁流动。进入混合总管与客舱空气相混合。

后货舱加温是客舱空气流经地板隔栅来实现。空气沿着侧壁和地板，向后，由后排气活门流出。

货舱四周的空气也是隔热体，防止由蒙皮传导热量。

补充加热

客舱中，在两个主要入口处，门区域加热器可以对此区域加热。同样加热垫也会为紧急逃离门区域加热。
