3.控制面板 ![图片[1]-737NG-ATA21 空调系统【系统原理】-航修札记](https://www.aeroacm.com/wp-content/uploads/2026/04/20260411235920269-word-image-12631-3.png)

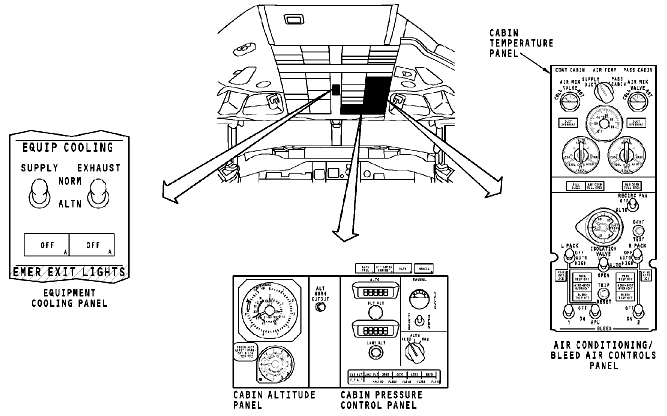

综述
下列面板位于 P5 板处,可以控制空调各系统:
· 座舱温度面板空调/引气面板
· 设备冷却面板
· 座舱压力控制面板
· 座舱高度面板
座舱温度控制面板
下列控制和指示在座舱温度面板上:
· 驾驶舱温度控制
· 客舱温度控制
· 温度指示和控制
· 管道过热指示
· 混合活门位置指示
空调/引气面板
下列控制和指示在空调面板上:
· 冲压空气进气门指示
· 再循环风扇电门
· 组件电门
· 组件过热指示
· 组件复位电门
设备冷却面板
设备冷却风扇电门在设备冷却面板上
增压选择面板
下列控制和指示在增压控制面板上:
· 着陆高度设置电门
· 飞行高度设置电门
· 模式选择电门
· 后排气活门指示器
· 后排气电门
座舱高度面板
下列控制和指示在座舱高度面板上:
· 座舱压差指示器
· 座舱速率表
· 高度警告切断电门
